82301A-6-FHD Dystrybutor, rozdzielacz cyfrowy 5TECH TWIN

Dostępność: Dostępny

Wysyłka w: Natychmiast

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 230,00 zł 230.00

Cena netto: 186,99 zł

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: FA77-G332

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis produktu

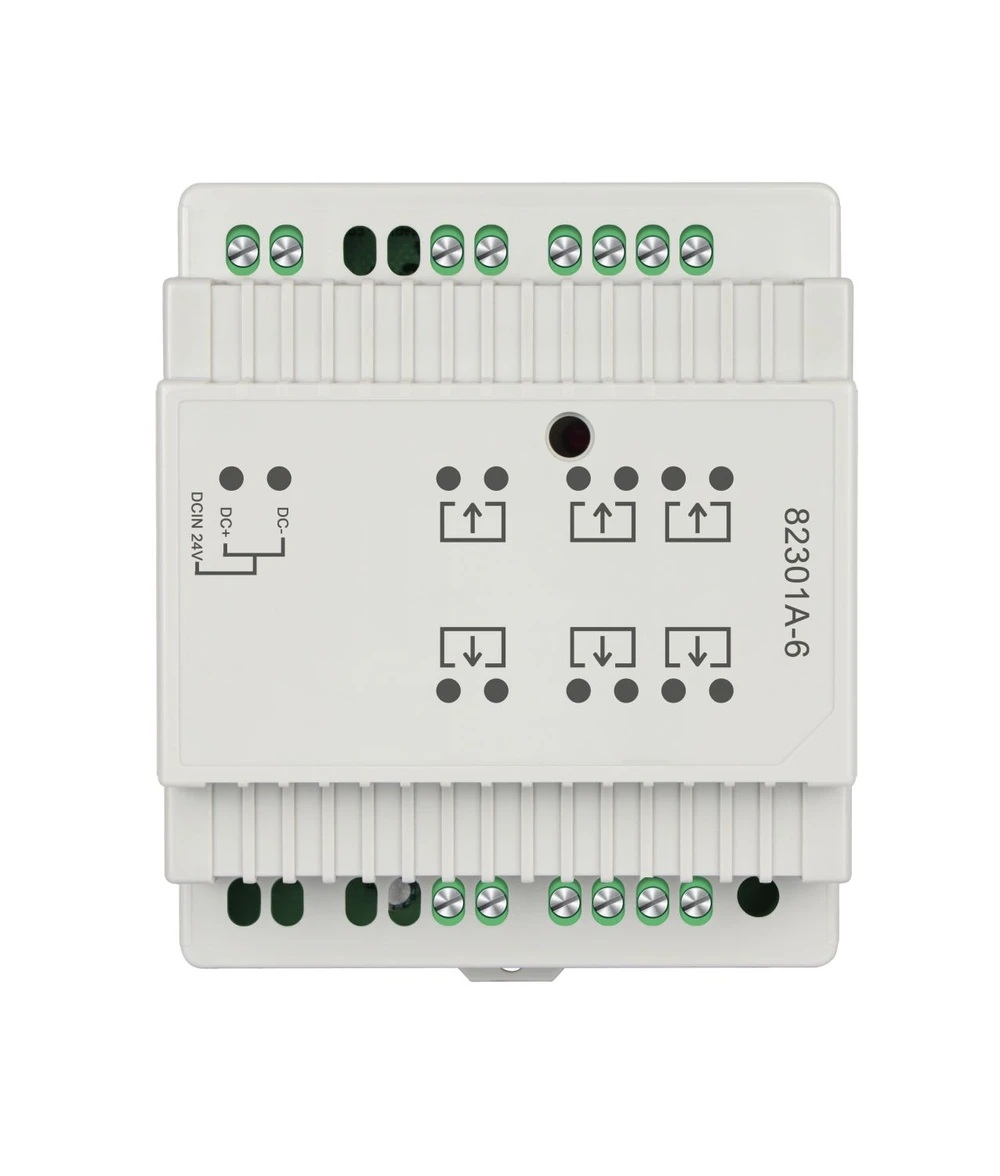

82301A Dystrybutor sygnału dla systemu cyfrowego 2-żyłowego TWIN 5TECH do montażu na szynę DIN

Dystrybutor ma szerokość zaledwie 7,6 cm.
Należy go zasilić z zewnętrznego zasilacza DC napięciem stałym od 24-28V (zalecamy DIN60W24)

82301A dystrybutor 5TECH TWIN

Dystrybutor 82301A-6-FHD należy stosować gdy istniejąca instalacja wykonana jest w gwiazdę i podłączamy więcej niż jeden monitor lub stację zewnętrzną.

Połączenie w gwiazdę, czyli wszystkie przewody sprowadzone są centralnie w jedno miejsce (zazwyczaj rozdzielnia, szafa rack etc.) z użyciem jednego przewodu komunikacyjnego. Najczęściej rozdzielnia montowana jest w garażu, lub pomieszczeniu gospodarczym.

W takim układzie niezbędne jest zastosowanie dystrybutora sygnału. Wynika to z tego, że dwie żyły należy połączyć bezpośrednio od stacji zewnętrznej do monitora a kolejnymi dwoma żyłami cofnąć się tym samym przewodem do wspólnego punktu. W tym miejscu występuje problem, gdyż te dwa sygnały w jednym przewodzie zakłócają się i urządzenia nie będą komunikować się poprawnie.

Wyjątkiem jest sytuacja jeśli zastosowany przewód w instalacji to tzw. skrętka internetowa.
W takim przypadku sygnały nie będą się zakłócać i nie jest wymagane stosowanie dystrybutora.

Dystrybutor nie będzie potrzebny w przypadku jeśli:
- przewody w instalacji to skrętka internetowa kat. 5 i wyżej
- występuje dodatkowy przewód między monitorami (instalacja w trójkąt)
- w systemie pracuje tylko jedna stacja zewnętrzna i jeden monitor

Skrętka internetowa to przewód, który jest wyraźnie skręcony parami, posiada 4 pary (8 żył) i w większości przypadków kolory żył to:
- pomarańczowy, pomarańczowo biały
- brązowy, brązowo biały
- zielony, zielono biały
- niebieski, niebiesko biały

Zasilanie dystrybutora 82301A

Dystrybutor ma zaciski do podłączenia zasilacza. Należy zastosować zasilacz o napięciu co najmniej 24V DC i mocy 60W. Polecamy zasilacz na szynę DIN do rozdzielni o symbolu DIN60W24. Ma on regulowane napięcie w zakresie 24-28 V DC. Zwiększenie napięcia zaleca się w przypadku dużych odległości pomiędzy furtką i monitorami, tzn powyżej 50 metrów.
