83228 Stacja bramowa IP natynkowa z szyfratorem 5TECH IP

83228 - Zewnętrzny panel, stacja bramowa wideodomofonu 5TECH  – Nowoczesna kontrola dostępu

Szukasz niezawodnego i nowoczesnego sposobu na zabezpieczenie wejścia do swojego domu? Zewnętrzny panel wideodomofonowy 5TECH 83228 to zaawansowane urządzenie jednorodzinne, które łączy w sobie funkcję wideodomofonu, zamka szyfrowego oraz czytnika zbliżeniowego RFID.

Dlaczego warto wybrać panel zewnętrzny 5TECH 83228?

• Pełna kontrola ze smartfona (Tuya Smart): Odbieraj połączenia od gości, sprawdzaj podgląd z kamery na żywo i zdalnie otwierać furtkę lub bramę automatyczną bezpośrednio z telefonu.

• Wandaloodporna i trwała obudowa: Wykonany z wysokiej jakości stopu aluminium front gwarantuje odporność na uszkodzenia mechaniczne oraz trudne warunki atmosferyczne (deszcz, śnieg, skrajne temperatury).

• Bezpieczeństwo bez kluczy: Wbudowany czytnik breloków RFID oraz podświetlana klawiatura numeryczna (szyfrator) pozwalają domownikom na szybkie i wygodne wejście za pomocą kodu PIN lub karty zbliżeniowej.

• Doskonała widoczność w nocy: Szerokokątna kamera HD wyposażona w wydajne diody podczerwieni (IR) zapewnia czytelny obraz również po zmroku.

Specyfikacja techniczna produktu

• Model: 5TECH 83228

• Typ systemu: Wideodomofonowy jednorodzinny

• Sposób montażu: Natynkowy

• Kontrola dostępu: Czytnik RFID MIFARE 13,56 MHz (breloki/karty) + Szyfrator (kod PIN)

• Sterowanie: Wyjście przekaźnikowe do furtki + obsługa napędu bramy automatycznej

• Przetwornik: 1/3 CMOS

• Rozdzielczośc kamery: 2 Mpx (1920 × 1080p Full HD)

• Kąt widzenia: 160° w poziomie (szerokokątny)

• Podświetlenie nocne: Diody LED IR (podczerwień) zapewniające widoczność po zmroku

• Klasa szczelności: IP65 (pełna ochrona przed pyłem i strugami wody)

• Materiał obudowy: Trwały stop aluminium połączony z elementami z tworzywa ABS

• Zakres temperatur pracy: -30°C do +55°C

• Pobór mocy: Czuwanie – 0,15 W / Praca – 1,5 W

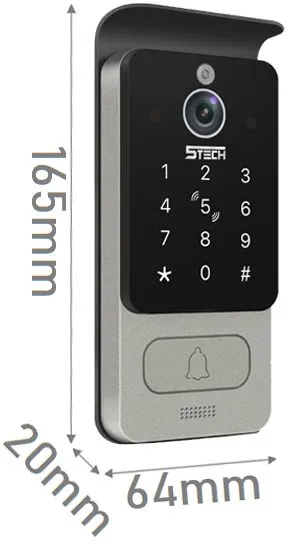

• Wymiary panelu: 64 × 165 × 20 mm

Zastosowanie

Panel 5TECH 83228 idealnie sprawdza się w nowoczesnych instalacjach domów jednorodzinnych, firm oraz biur. Minimalistyczny design i uniwersalna kolorystyka sprawiają, że stacja bramowa świetnie komponuje się zarówno z nowoczesnymi ogrodzeniami panelowymi, jak i słupkami klinkierowymi czy betonowymi.

Zawartość zestawu

• Panel zewnętrzny 5TECH 83228

• Zestaw elementów montażowych

• Instrukcja obsługi w języku polskim

Montaż zewnętrznego panelu wideodomofonowego 5TECH 83228

Instalacja panelu zewnętrznego 5TECH 83228 wymaga precyzji oraz zachowania podstawowych zasad bezpieczeństwa elektrycznego. Poniższy poradnik krok po kroku wyjaśnia, jak poprawnie zamontować i podłączyć urządzenie w systemie jednorodzinnym.

Wymagane narzędzia i akcesoria

• Wiertarka udarowa i wiertła do betonu/muru

• Wkrętaki (płaski i krzyżakowy)

• Szczypce do zdejmowania izolacji i kombinerki

• Przewód instalacyjny (zalecany odpowiedni kabel telekomunikacyjny lub UTP/skrętka w zależności od specyfikacji systemu IP/analogowego)

• Multimetr (do sprawdzenia napięć)

Krok 1: Wybór miejsca montażu

• Zamontuj panel na wysokości optymalnej dla obiektywu kamery – zazwyczaj 150–160 cm od poziomu gruntu.

• Unikaj miejsc bezpośrednio narażonych na silne strumienie wody (np. spływająca woda z dachu) oraz silnego światła słonecznego padającego bezpośrednio w obiektyw.

• Wybierz powierzchnię stabilną (słupek ogrodzeniowy, elewacja budynku, słupek klinkierowy).

Krok 2: Przygotowanie okablowania

• Przeprowadź okablowanie przez przygotowany otwór w ścianie lub słupku.

• Zdejmij izolację z przewodów na odcinku około 5–8 mm, pamiętając o wcześniejszym odłączeniu zasilania całego systemu.

Krok 3: Montaż mechaniczny obudowy

• Przyłóż ramkę montażową (lub podstawę natynkową) do ściany i zaznacz ołówkiem punkty wiercenia otworów.

• Wywierć otwory, włóż kołki rozporowe i przykręć element montażowy za pomocą dołączonych wkrętów.

Krok 4: Podłączenie elektryczne

• Podłącz przewody do odpowiednich zacisków z tyłu panelu 5TECH 83228 zgodnie ze schematem producenta:

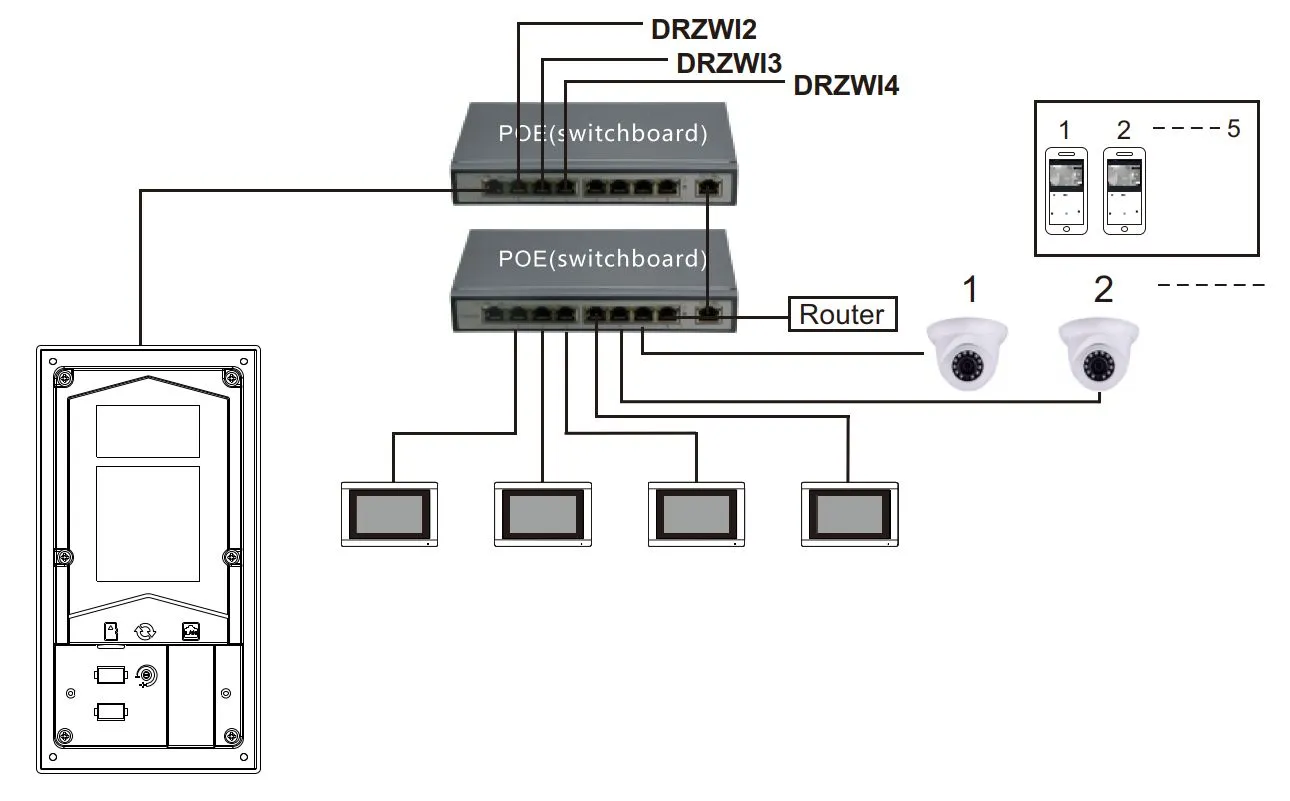

  • Zasilanie: Podłącz linię zasilacza DC 12-15V lub Użyj zasilania PoE ze Switcha

  • Magistrala sygnałowa / sieć: Podłącz skrętkę sieciową (w wersji IP) złączką RJ

  • Furtka (Lock): Podłącz wyjście przekaźnikowe do elektrycznego zaczepu furtki.

  • Brama (Gate): Wepnij przewody sterujące napędem bramy automatycznej do dedykowanych styki przekaźnika.

Krok 5: Finalne zamocowanie i uruchomienie

• Ostrożnie zbliż panel 83228 do podstawy montażowej, upewniając się, że przewody nie uległy zagnieceniu.

• Przykręć panel od spodu za pomocą śruby zabezpieczającej (zazwyczaj dołączany jest dedykowany kluczyk imbusowy).

• Włącz zasilanie systemu, przetestuj działanie kamery, wywołanie monitora, otwieranie furtki za pomocą kodu PIN, breloka RFID oraz aplikacji mobilnej.
