ASET-xCOAX2 Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE po koncentryku
Opis produktu
Najważniejsze cechy i funkcje:
- niewielkie rozmiary modułów
- zasięg transmisji po koncentryku do 200m
- możliwość zasilania wyłącznie ze switcha/adaptera PoE PASSIVE (xCOAX-1-11-HS)
- możliwość zasilania odbiorników PoE 802.3at/af lub PASSIVE
- do 70W sumarycznej mocy w całym torze zasilania
- szeroki zakres napięcia wejściowego 10...56VDC
- wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- dedykowane do współpracy z seriami xPoE / IP oraz IPB / IPUPS

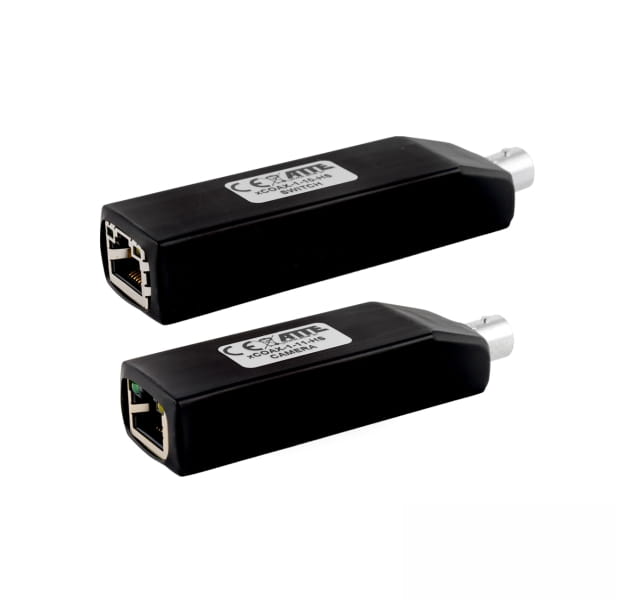

W skład zestawu wchodzą:
- 2x xCOAX-1-11-HS
ASET-xCOAX2 to zestaw aktywnych konwerterów umożliwiający montaż kamer IP PoE w miejscach, gdzie wymiana istniejącego okablowania koncentrycznego jest niemożliwa bądź nieopłacalna. Dowolny z modułów xCOAX-1-11-HS po podłączeniu do switcha PoE PASSIVE (port RJ45) zasila się automatycznie i za pośrednictwem kabla koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie drugiego modułu xCOAX-1-11-HS. Kamerę bądź inny odbiornik PoE dołączamy do portu RJ45 modułu xCOAX na końcu linii.
Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.
Specyfikacja techniczna
|
Porty LAN
|
10/100Mbps, auto MDI-MDIX, autonegocjacja
|
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W
802.3at - do 30W PoE PASSIVE - do 70W |
|
Obsługiwane nadajniki PoE (standard / moc max)
|
PoE PASSIVE - do 70W
|
|
Wyjście PoE (standard / tryb zasilania)
|
xCOAX-1-11-HS
PoE PASSIVE / mode B (4,5+) (7,8-) |
|
Wejście PoE (standard / tryb zasilania)
|
xCOAX-1-11-HS
PoE PASSIVE / mode B (4,5+) (7,8-) |
|
Zabezpieczenie wejścia PoE (nadprądowe / przed zwarciem)
|
brak (zabezpieczenie switcha zasilającego)
|
|
Zakres napięcia wejściowego
|
xCOAX-1-11-HS
Vin 10...56VDC |
|
Napięcie wyjściowe dla urządzeń PoE
|
xCOAX-1-11-HS
Vout = Vin (10...56VDC) |
|
Zakres temperatur pracy
|
-10°C...+40°C
|
|
Długość kabla koncentrycznego (max / typ kabla )
|
xCOAX-1-11-HS xCOAX-1-11-HS
100m dla RG59, 200m dla RG-6 |
|
Długość kabla sieciowego (max)
|
SW xCOAX-1-11-HS
100m xCOAX-1-11-HS CAM 100m |
|
Obudowa (typ, materiał, kolor)
|
HS, tworzywo, czarny
|
|
Złącza
|
RJ45 oraz BNC_F (żeńskie) |
|
Wymiary / masa / stopień ochrony
|
xCOAX-1-11-HS
87x25x19mm, 0,03kg, IP20 |
