Opis produktu

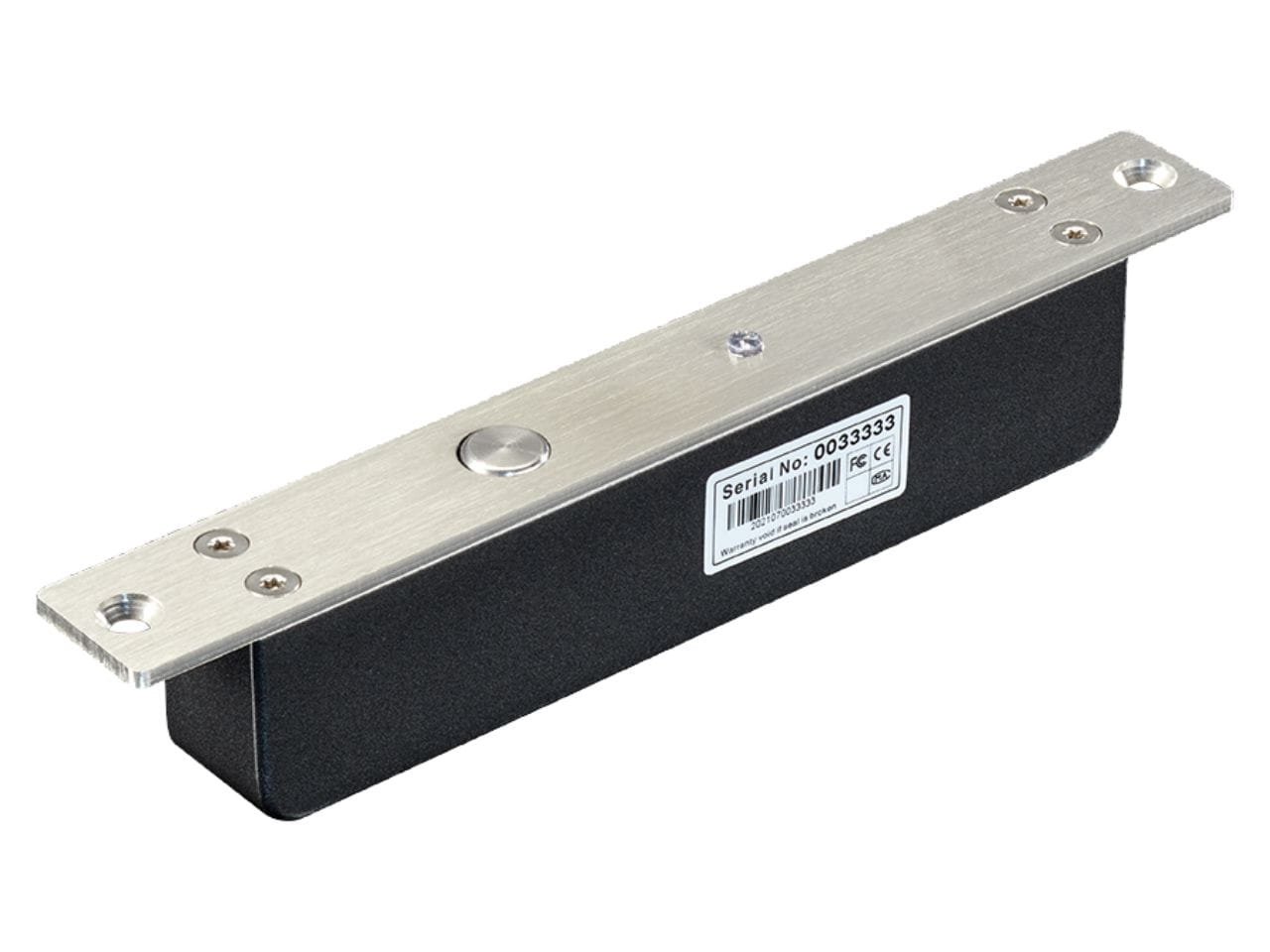

EB-1300MD Elektrozamek trzpieniowy rewersyjny Scot
Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia). Elektrozaczep EB-1300MD jest elektrozamkiem rewersyjnym.
Autoblokada
Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.
Sygnalizacja
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Zwłoka czasowa
Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sybnału sterującego otwarcie drzwi.

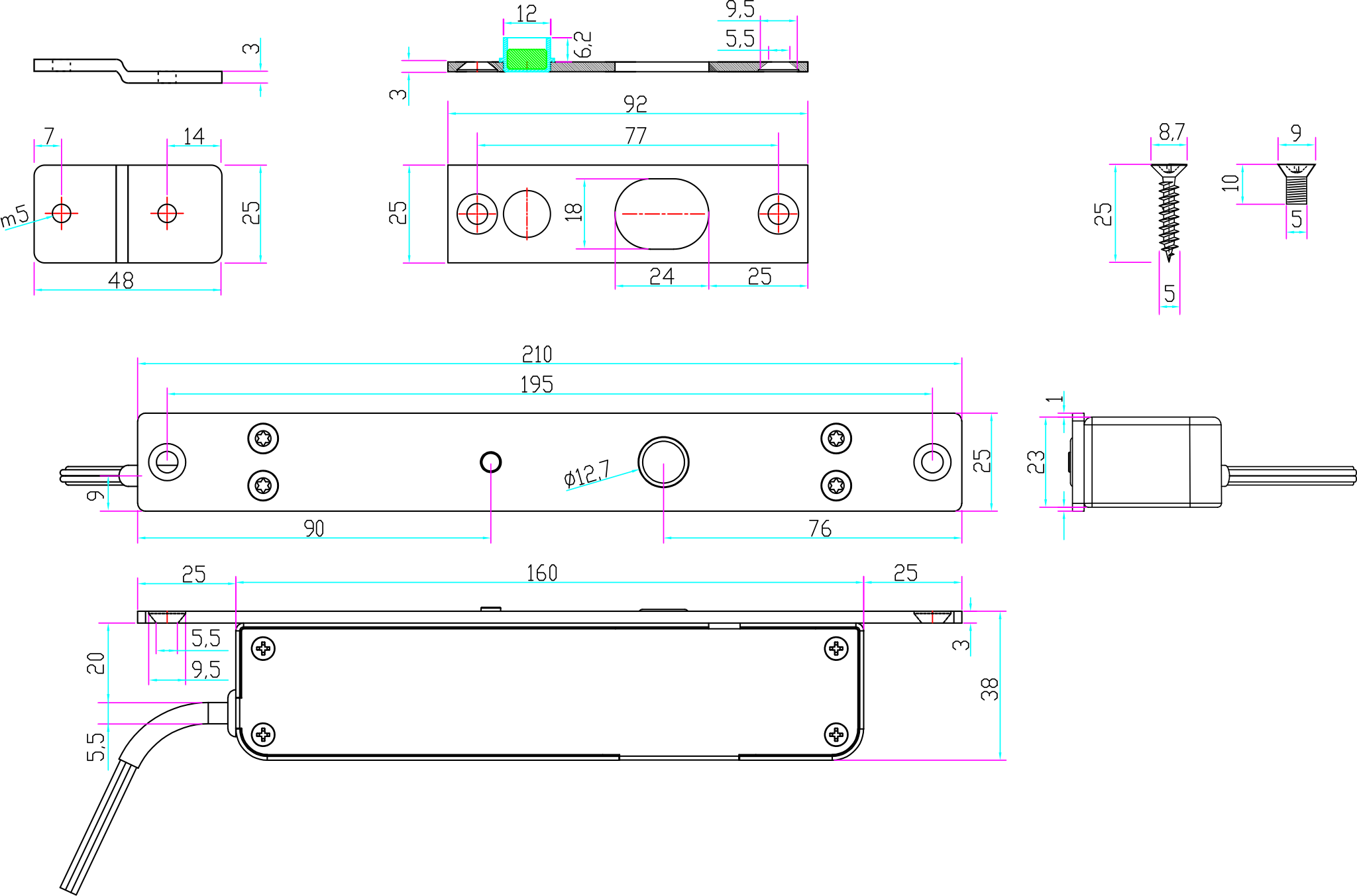

Wymiary elektrozamka EB-1300MD
|
Typ elektrozamka |
NC (standardowy, drzwi zamknięte bez napięcia) |
|
Maks. nacisk na drzwi |
800 kg |
|
Zasilanie |
12 – 24V DC |
|
Pobór prądu – praca (pobór chwilowy) |
140mA/12V, 70mA /24V |
|
Pobór prądu - czuwanie |
60mA/12V, 40mA /24V |
|
Zwłoka czasowa |
0, 3, 6, 9 sekund |
|
Autoblokada |
ok. 5 sekund |
|
Sygnalizacja stanu drzwi |
Tak (styk NO, obciążalność 200mA@24VDC) |
|
Sygnalizacja zaryglowania |
Tak (styk NO/NC, obciążalność 200mA@24VDC) |
|
Dioda LED |
Czerwona – drzwi zablokowane |
|
Wymiary elektrozamka |
210 x 25 x 38 mm |
|
Wymiary płytki montażowej |
92 x 25 x 3 mm |
|
Średnica / Skok trzpienia |
13mm / 15mm |
|
Długość przewodu |
~22cm |
|
Temperatura pracy |
-10～+55℃ |
|
Wilgotność względna otoczenia |
0~90%(bez kondensacji) |
