EL-600SP2 Zwora 280kg z sygnalizacją SCOT

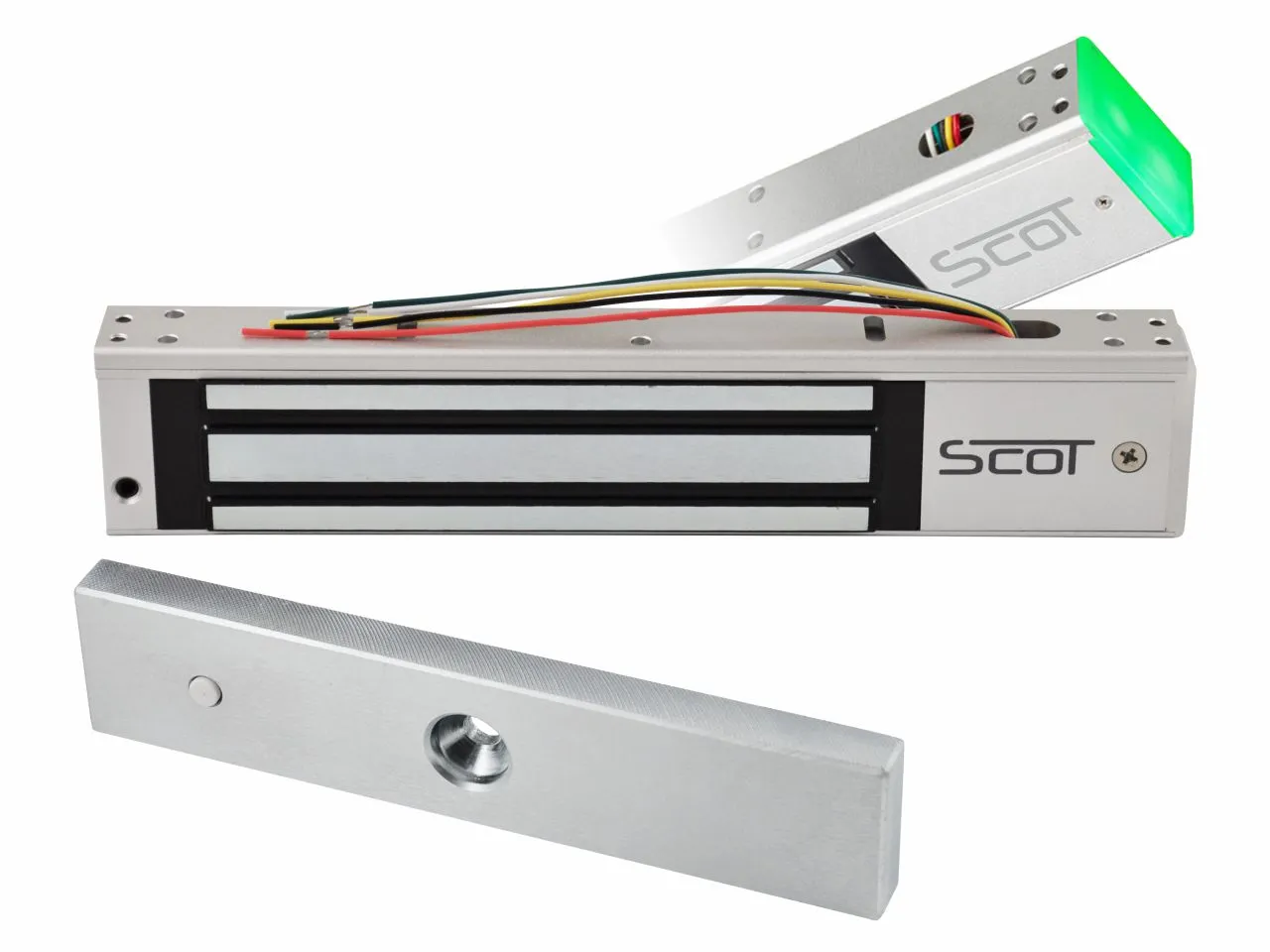

EL-600SP2 - Zwora elektromagnetyczna 280kg z sygnalizacją

Zwora zbudowana jest z elementu wykonawczego zawierającego elektromagnes, montowanego na ramie drzwi, oraz metalowego elementu (płytka), umieszczanego na skrzydle drzwi. Zwory elektromagnetyczne SCOT są alternatywnym rozwiązaniem dla popularnych w systemach kontroli dostępu elektrozaczepów. Zasilona cewka elektromagnesu wytwarza pole elektromagnetyczne i przyciąga płytkę zabezpieczając w ten sposób wejście. W zależności od rodzaju zwory maksymalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę może wynosić 70,180, 280, 350, 540 kg.

Zwory elektromagnetyczne można stosować w systemach kontroli dostępu zamiennie z elektrozaczepami rewersyjnymi, czyli tam, gdzie przepisy bezpieczeństwa wymagają otwarcia drzwi po zaniku napięcia w systemie kontroli, np: wyjściach ewakuacyjnych, drzwiach przeciwpożarowych, budynkach użyteczności publicznej.

Zwora może być stosowana jest w miejscach o dużym natężeniu ruchu, gdzie kontrolowane drzwi są często otwierane, eliminując konieczność stałej konserwacji, gdyż

nie posiada ruchomych elementów mechanicznych, przez co praktycznie nie występuje zużycie elementów urządzenia.

Dodatkowe uchwyty montażowe typu „L”, „ZL”, „UL” umożliwiają montaż zwory praktycznie na każdych drzwiach.

Funkcja sygnalizacji

Zwora elektromagnetyczna posiada przekaźnik NC, który może być użyty w systemie kontroli dostępu informując o otwarciu i zamknięciu drzwi. Dzięki tej funkcji możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Dioda LED

Na boku zwory znajduje się dwukolorowa sygnalizacja informująca o stanie wejścia. Jeżeli drzwi są zamknięte, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną otwarte lub będą niedomknięte – dioda będzie świecić kolorem zielonym. Jeżeli cewka zwory elektromagnetycznej nie jest zasilana (np. podczas trwania impulsu sterującego) – sygnalizacja jest wygaszona.

FUNKCJE:

• Maks. nacisk na drzwi: 280 kg
• Przeznaczenie: Wewnętrzna
• Napięcie zasilania: 12V DC / 24V DC
• Pobór prądu: 480mA (12V DC) / 240mA (24V DC)
• Sygnalizacja: Tak (styk NO/NC) czujnik hallotronowy
• Dioda informacyjna LED: Tak
• Wymiary zwory (szer. x wys. x gł.): 253 x 49 x 28 mm
• Wymiary płytki (szer. x wys. x gł.): 180 x 39 x 13 mm
