EZ-02 Elektrozaczep do bramy skrzydłowej 24VDC

EZ-02 Elektrozaczep do bramy skrzydłowej 24V DC

Elektozaczep bramowy EZ-02 to przydatny element automatyki wjazdowej, który zwiększa odporność skrzydeł bramy oraz zainstalowanego na niej napędu. Jest to szczególnie ważne w przypadku bram o szerokości ponad 5m oraz sytuacji, w który skrzydła są nieprzewiewne. Silny wiatr może powodować nieporządane ruchy i drgania skrzydeł bramy, a w efekcie może dojść do uszkodzenia mocowań siłownika automatu bramowego. EZ-02 zapobiega temu.
Warto wspomnieć, że elektrozamek przez wzmocnienie konstrukcji, zapewnia lepszą wytrzymałość na siłowe próby otwarcia jej przez niechcianych gości. Nasz elektryczny rygiel pionowy EZ-02 bazuje na sprawdzonej już, solidnej konstrukcji EZ-01. Znaczącą różnicą jest tu j jednak fakt, że usztywnia on skrzydła do podłoża, zapewniając przez to jeszcze większą stabilność. W takiej konfiguracji elektrozaczep pełni dodatkowo rolę odbojnika. Posiadając w napędzie awaryjne zasilanie, możemy korzystać z urządzenia mimo braku zasilania w sieci. W innym wypadku urządzenie posiada system rozblokowania za pomocą specjalnego klucza dołączonego do zestawu. Dedykowane uchwyty montażowe umożliwiają montaż blokady do bramy skrzydłowej otwieranej do wewnątrz, na zewnątrz, z zakładką lub bez zakładki. Rygiel pionowy do bramy EZ-02 zasilany jest napięciem 24VDC.

Rygiel w elektrozaczepie wysuwa się na 20mm. Wysokość dolnego odboju wynosi 35mm.

Parametry techniczne:

Napięcie zasilania:    24VDC
Minimalny czas trwania impulsu: 3 sekundy
Pobór prądu:    1.78A
Temperatura pracy:    -35 do 85℃
Tryb pracy:    zamknięty przy braku zasilania

Montaż EZ-02 (pełna instrukcja pdf do pobrania):

Montaż mechaniczny należy rozpocząć od wyznaczenia miejsca zamocowania korpusu elektrozamka (1) i odbojnika dolnego (2). Elementy te muszą być tak zamocowane względem siebie, aby pomiędzy dolną krawędzią korpusu elektrozamka (1), a krawędzią płaskiej podstawy odbojnika dolnego (2) pozostał dystans 2 – 8 mm.

Korpus elektrozamka (1) musi być zamontowany na tym skrzydle, które ma się zamykać jako drugie i musi być on zamontowany od strony posesji. Korpus (1) w górnej części należy przykręcić solidnie do skrzydła bramy za pomocą śrub M6 (brak w zestawie). W dolnej części korpus mocuje się do skrzydła za pomocą wspornika mocującego (4) (patrz Rys. 2.). Wspornik (4) należy przykręcić do korpusu (1) za pomocą dwóch śrub znajdujących się na odpowiednim boku korpusu (1), a do skrzydła wspornik (4) przykręcić należy śrubami M6 (brak w zestawie).

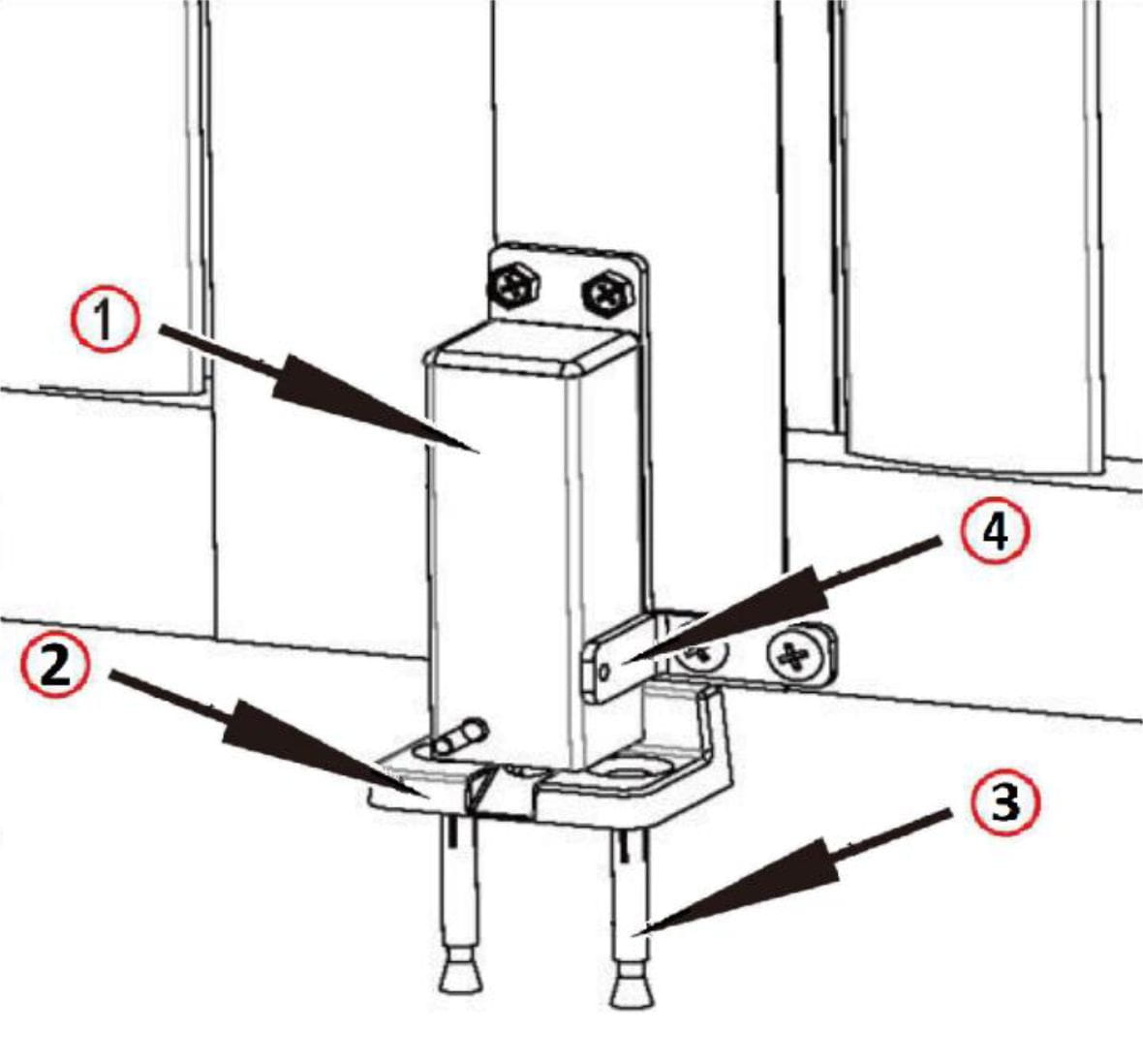

rys. 2

Po zamontowaniu korpusu elektrozamka EZ-02 (4) na skrzydle bramy należy przykręcić do podłoża odbojnik dolny (2) za pomocą kotew rozporowych (3) (patrz Rys.3). Odbojnik (2) należy przykręcić w takim miejscu, żeby sworzeń blokujący w korpusie elektrozamka (1) trafiał w środkowy otwór w odbojniku dolnym (2). Ponadto koniecznie należy się upewnić, że ogranicznik odbojnika dolnego (2) może skutecznie wciskać bolec zwalniający sworzeń blokujący w korpusie (1).

rys. 3

W przypadku montażu elektrozaczepu EZ-02 na bramie skrzydłowej niewyposażonej w elementy blokujące jedno skrzydło na drugim konieczne będzie wykorzystanie dodatkowych elementów: ograniczników pomocniczych (5) oraz (6)+(7) w przypadku otwierania bramy na posesję (patrz Rys.4), lub (5) oraz (8) przy otwieraniu bramy na zewnątrz posesji (patrz Rys.5).

rys.4

rys.5

Awaryjne otwieranie elektrozaczepu

Elektrozaczep EZ-02 posiada możliwość awaryjnego odblokowania na wypadek zaniku napięcia zasialania systemu. W komplecie z elektrozaczepem EZ-02 są dostarczone 2 klucze.
Aby zwolnić zaczep należy umieścić klucz w zamku na boku korpusu i przekręcić zgodnie z ruchem wskazówek zegara. Spowoduje to podniesienie sworznia blokującego i umożliwi ręczne otwarcie bramy.
Aby z powrotem zablokować zamek należy przekręcić klucz przeciwnie do ruchu wskazówek zegara i zatrzasnąć sworzeń dopychając bramę do odbojnika dolnego.

Konserwacja

Aby elektrozamek EZ-02 służył długo i bezawaryjnie należy dbać o czystość obudowy urządzenia. W razie nagromadzenia się na nim lodu, błota, piasku lub innych zanieczyszczeń, bezwzględnie należy go oczyścić. Kontrolować należy też dokręcenie wszystkich śrub mocujących części elektrozaczepu do skrzydła bramy.
Należy też sprawdzać okresowo stan dolnego odbojnika i usuwać z niego wszelkie zanieczyszczenia mogące utrudniać lub całkowicie uniemożliwiać pewne zatrzaskiwanie się sworznia blokującego.
Okresowym przeglądom należy też poddawać przewód zasilający elektrozaczep, zwłaszcza w miejscu przechodzenia go ze skrzydła na słupek. W razie wykrycia uszkodzeń izolacji przewodu w miejscu jego wyginania się, bezwględnie należy go wymienić na nowy.
