IP-8-20-H Zestaw do 8 kamer IP
Dostępność:
Dostępny
Wysyłka w:
Natychmiast
Opis produktu
Najważniejsze cechy i funkcje:
- obsługa kamer 4K Ultra HD
- możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
-
łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (>90%)
- łatwy i szybki serwis instalacji dzięki modułowej budowie
-
łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
- miejsce na rejestrator wideo (NVR)
- możliwość zachowania zapasu kabli wewnątrz obudowy
- przepusty kablowe z tyłu obudowy
- dystans do ściany/powierzchni montażowej

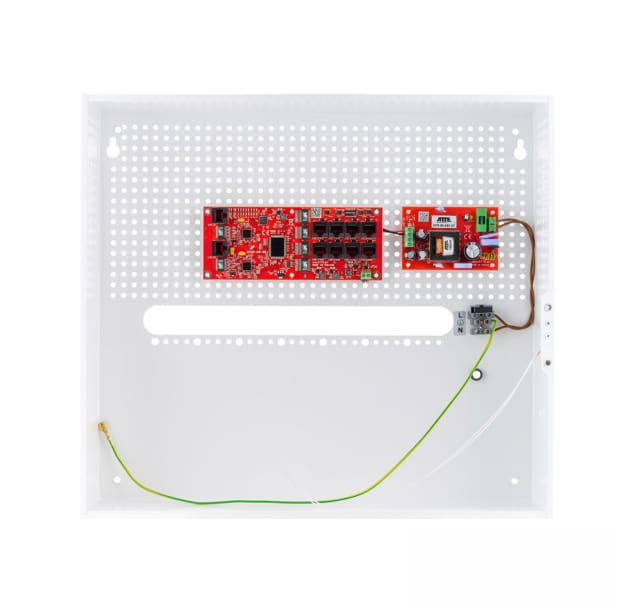

W skład zestawu wchodzą:
- 1x obudowa ABOX-H
- 1x zasilacz APS-90-480-OF
- 1x switch xPoE-10-20-OF
Uwagi:
- maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm

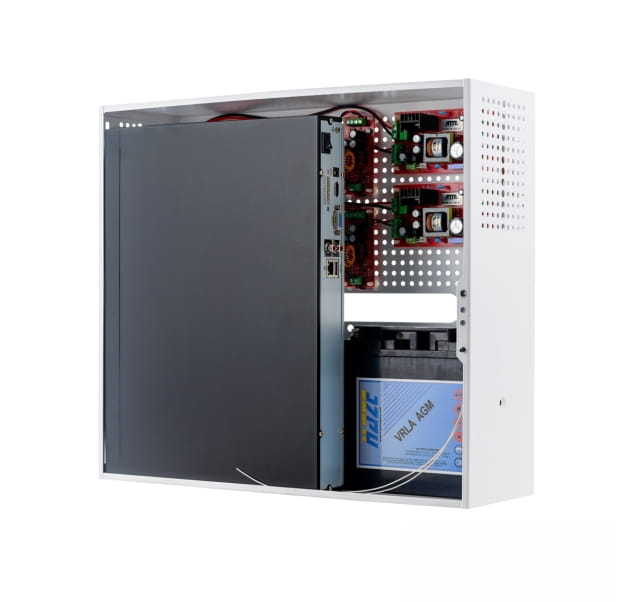

- zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H
IP-8-20-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Specyfikacja techniczna
|
Porty LAN
|
10 portów RJ45
(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
|
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8 |
|
Wyjścia PoE (standard / tryb zasilania)
|
LAN_1...LAN_8
PoE PASSIVE, mode B (4,5+) (7,8-) |
|
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
|
LAN_1...LAN_8
0,75A / elektroniczny (auto-powrót) |
|
Mikroprzełączniki SW1 (DIP switch)
|
przełączniki 1...8 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_8 |
|
Zasilacz sieciowy (rodzaj / typ)
|
impulsowy SMPS / APS-90-480-OF
|
|
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
|
9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
|
|
Zabezpieczenie termiczne zasilacza
|
TSD (thermal shutdown) 130°C, wymaga restartu
|
|
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
|
180...240VAC / T3,15A bezpiecznik topikowy F1
|
|
Moc wyjściowa zasilacza (ciągła)
|
96W
|
|
Sprawność zasilacza
|
92% @90W
|
|
Napięcie wyjściowe zasilacza (zasilania kamer PoE)
|
48V +/-2%
|
|
Montaż obudowy
|
naścienny, otwory montażowe 6mm
|
|
Montaż urządzeń wewnątrz obudowy
|
systemowe otworowanie 4,8mm w rastrze 10,8mm
|
|
Zakres temperatur pracy
|
-10°C...+40°C
|
|
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)
|
ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
|
|
Wymiary / masa netto / stopień ochrony
|
400x450x140mm / 4,26kg / IP20
|
