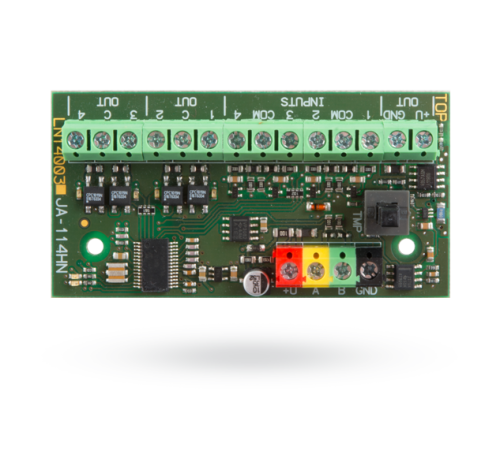

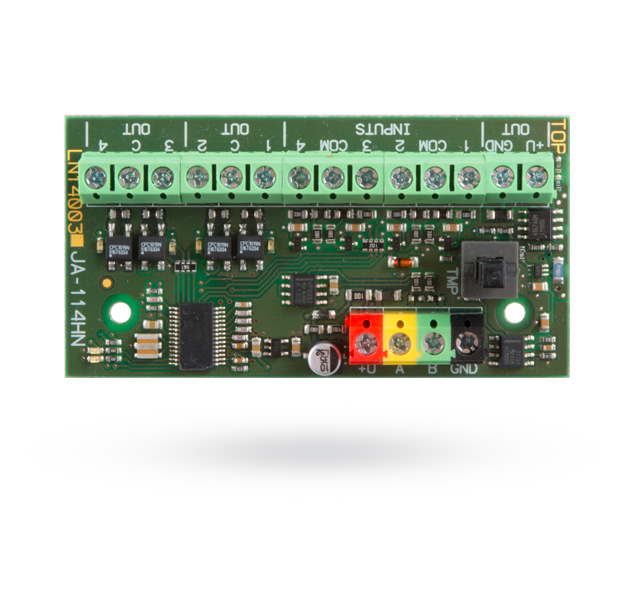

JA-114HN - Moduł 4 wyjść i 4 wejść na magistralę
Opis produktu
Moduł magistrali, posiada cztery wejścia przewodowe o regulowanych wartościach rezystora EOL, oraz cztery wyjścia PG z separacją galwaniczną i zasilanie pomocnicze z bezpiecznikiem elektronicznym.
Każde wejście może zostać ustawione na inną rezystancję. Wyjścia zaprojektowano jako odseparowane galwanicznie (w każdym przypadku dwa mają wspólny zacisk C). Moduł zajmuje cztery pozycje w centrali alarmowej, posiada2 styki sabotażu: przedni i tylny.
Urządzenie to wykorzystuje się głównie w sytuacji, kiedy chcemy wymienić dowolną starą centralę alarmową na centralę serii JABLOTRON 100, ale z zachowaniem istniejących czujek analogowych. Przy jego pomocy można również sterować urządzeniami automatyki domowej z poziomu wyjść PG. Zasilanie pomocnicze umożliwia zasilenie przekaźników podłączonych do wyjścia sygnału.
Specyfikacja techniczna
| Kod produktu | JA-114HN |
| Nazwa produktu | Moduł 4 wyjść programowalnych i 4 wejść na magistralę |
| Typ produktu | magistralowy |
| Wymiary | 77 × 40 × 31 mm |
| Zasilanie | 12 V z magistrali centrali |
| Zużycie prądu w stanie nieaktywnym | 11 mA |
| Zużycie prądu w stanie aktywnym | 26 mA |
| Maksymalne dopuszczalne obciążenie ze strony podłączonej czujki |
+U wyjść 200 mA każde wyjście 500 mA / 38 V |
| Maks. zmierzony opór na wejściu | 20 kOhm |
| Maks. długość przewodów zasilających do wejść |
100 m |
| Temperatura pracy | od -10 °C do +40 °C |
