Opis produktu
NRP-102 nadajnik 1 kanałowy GORKE
GORKE to polski producent wysokiej klasy urządzeń radiowych szerokiego zastosowania. Urządzenia są opracowaniami własnymi i powstają na własnej linii produkcyjnej.
NRP-102 to nadajnik dużego zasięgu, przesyła sygnały z oddalonych obiektów.
Nadajnik zasilany jest napięciem 10-15V. Do wykorzystania mamy dwa wejścia. Zmiana na którymś z wejść (K1 lub K2) w postaci rozwarcia od masy powoduje wysłanie sygnału. Zwarcie sygnału do masy nie powoduje reakcji nadajnika. Każde rozwarcie na danym wejściu powoduje wysłanie jednej lub dwóch (w zależności od położenia zwory ”liczba transmisji”) paczek sygnałów o czasie trwania 2s z odstępem 1s. Czas trwania całej transmisji dla jednego kanału wynosi 2 lub 5s. Stan zwory dającej możliwość wyboru ilości transmisji jest sprawdzany po każdym załączeniu zasilania (po zmianie ustawienia zwory należy wyłączyć nadajnik z zasilania i ponownie włączyć). Jeżeli w czasie nadawania sygnału związanego z rozwarciem od masy wejścia np. K1 zmieni się także stan wejścia K2, emisja ”rozwarcia” wejścia K2 zostanie przesłana dopiero po zakończeniu poprzedniej transmisji. Aby wywołać następna transmisję należy doprowadzić do zwarcia wejścia do masy i ponownie wyzwolić rozwierając. W momencie załączenia zasilania nadajnika, wejścia są sprawdzane i jeżeli któreś z wejść jest rozwarte spowoduje to wysłanie sygnału.
Nadajnik ma wbudowany stabilizator napięcia, który nie dopuszcza do zróżnicowania mocy nadawanego sygnału w zależności od napięcia zasilania. Układ zabezpieczony jest też przed odwróceniem polaryzacji napięcia. Styki klawisza SAB wyprowadzone na listwę zaciskową można podłączyć do wejścia centrali alarmowej. Uzyskamy w ten sposób informację o ingerencji wewnątrz nadajnika. Przycisk TEST przydaje się np. podczas wpisywania nadajnika do odbiornika, kiedy to jest konieczne wywołanie dwóch transmisji. Świecenie diody D1 wskazuje transmisję.

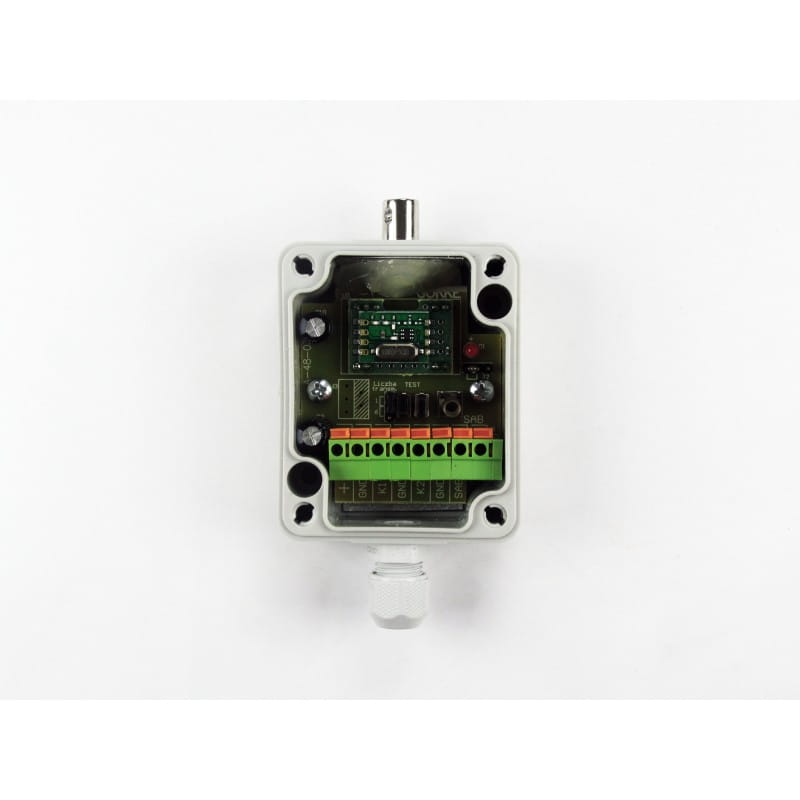

Nadajnik posiada obudowę hermetyczną, odporną na wilgoć i cięzkie warunki, może być stosowany na zewnątrz.
| częstotliwość | 433,92 MHz |
| kodowanie | kod zmienny |
| zasilanie | 12V DC (10-15V DC) |
| spoczynkowy pobór prądu | 2,5 mA |
| maksymalny pobór prądu | 25 mA |
| wyjście sabotażowe | 50mA/ 12V DC |

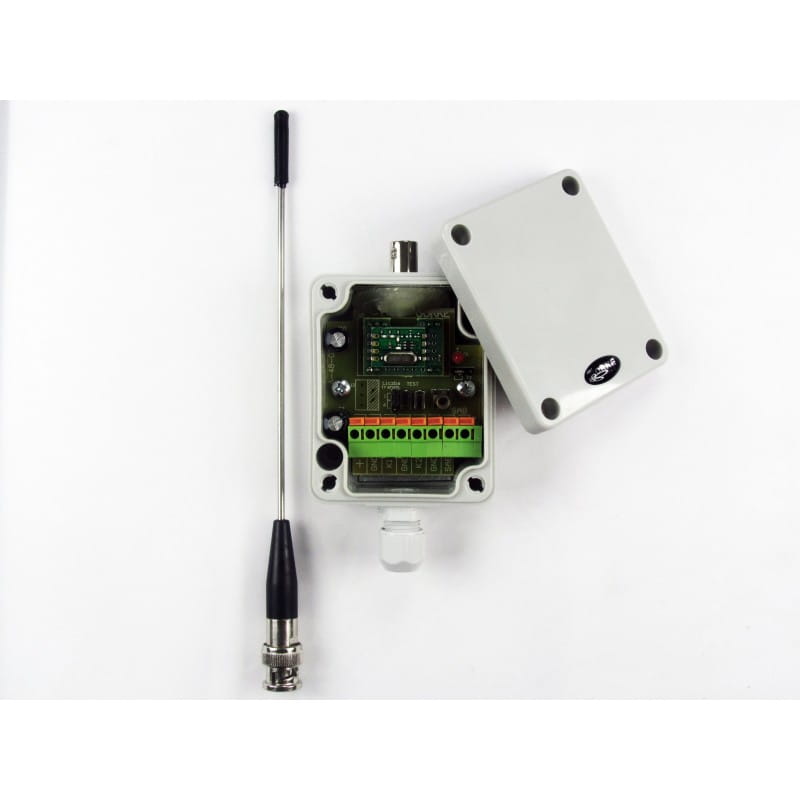

| antena | prętowa, złącze BNC 50 Ohm |
| moc nadawcza | +10 dBm |
| ilość kanałów | 2 |
| zasięg | z heterodyną H2 - 1000 metrów |
| temperatura pracy | -10 ÷ +55 °C |
| wilgotność | maks. 93% ± 3% |
| wymiary (mm) | 110(76)*58*33 |
| współpraca | zalecane OPC-K02 |
| inne | IP 66 |
