TdN-04 zestaw przywoławczy podtynkowy zasilany sieciowo GORKE
Opis produktu
TdN-04 zestaw przywoławczy podtynkowy zasilany sieciowo GORKE
GORKE to polski producent wysokiej klasy urządzeń radiowych szerokiego zastosowania. Urządzenia są opracowaniami własnymi i powstają na własnej linii produkcyjnej.

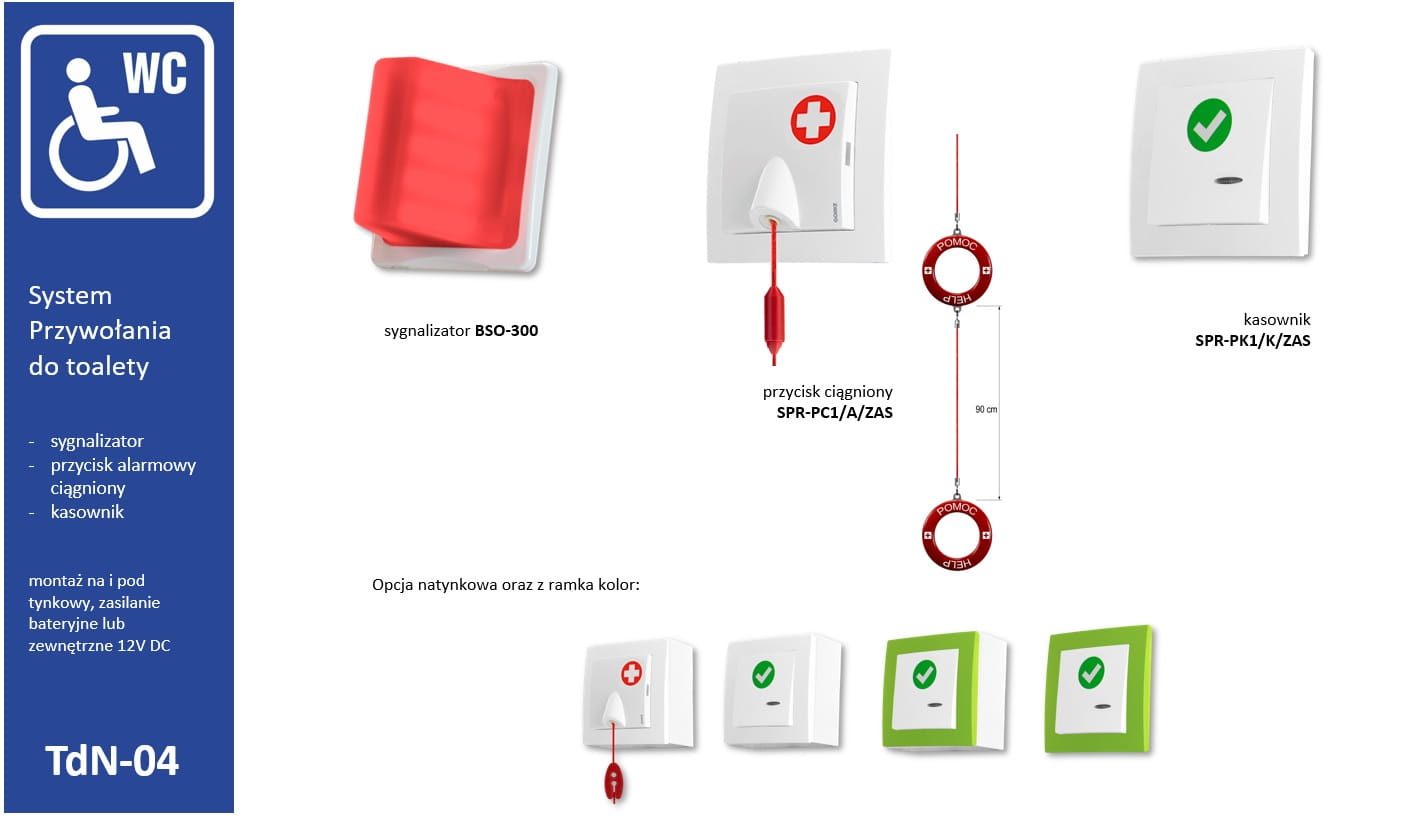

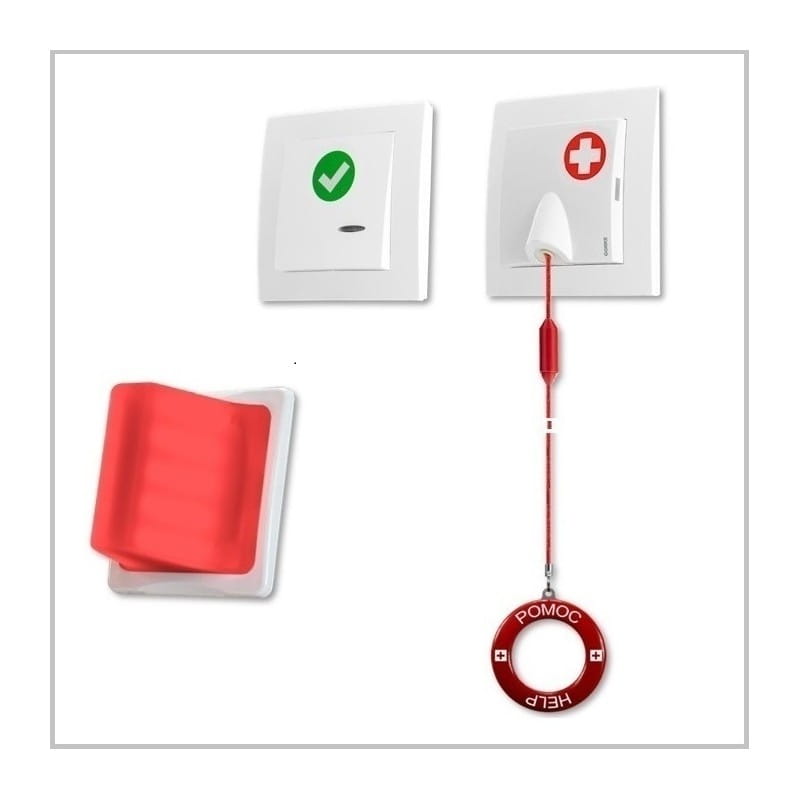

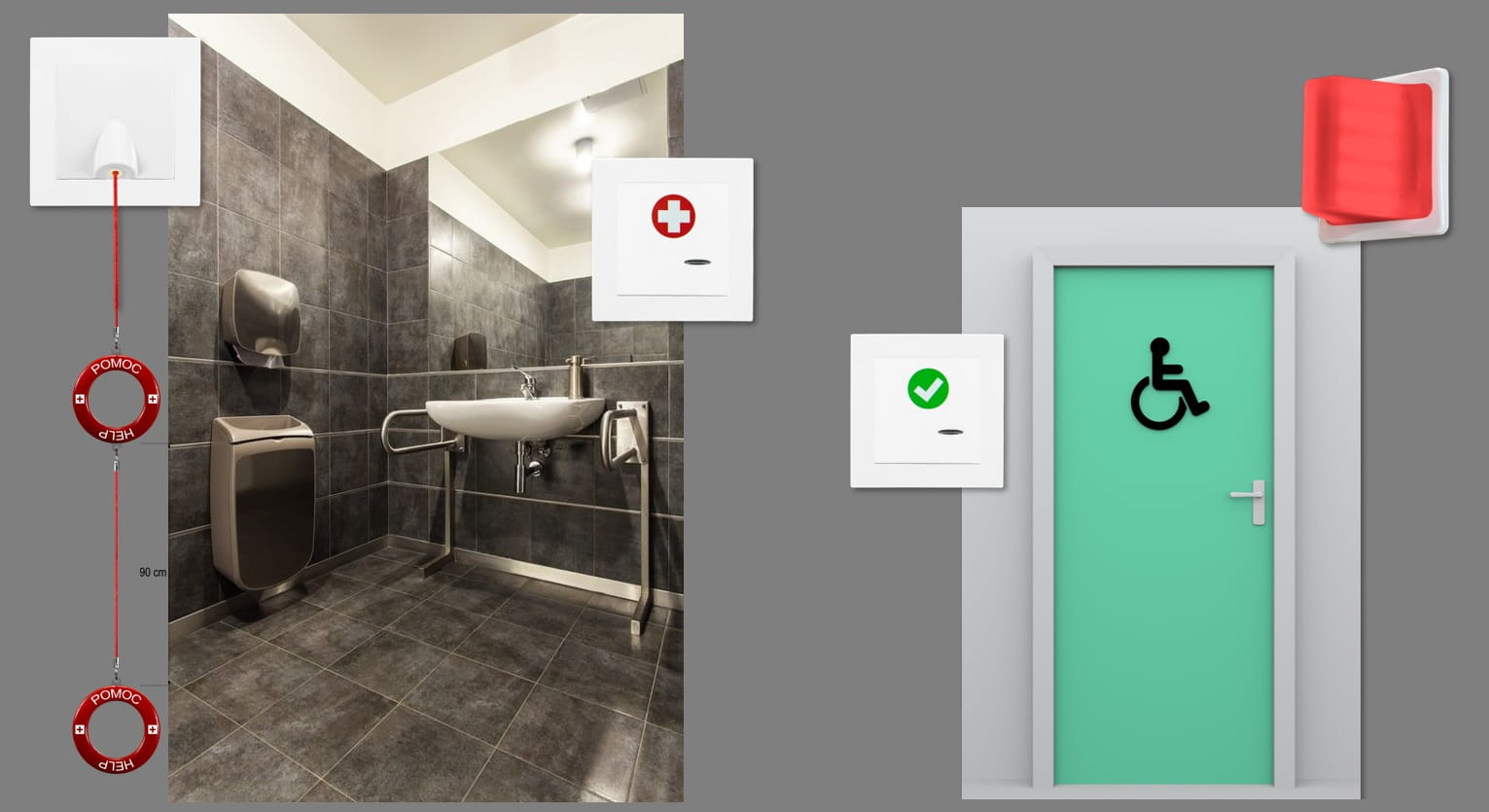

Zestaw systemu przywołania TdN-04 przewidziany dla montażu podtynkowego z zasilaniem 9-28V DC przycisków. W skład zestawu wchodzą:
- sygnalizator optyczno-dźwiękowy BSO-300
- ciągniony przyciski wezwania SPR-PC1/A/
- oraz kasownik SPR-PK1/K/
SYGNALIZATOR OPTYCZNO-DZWIĘKOWY BS0-300
Sygnalizator optyczno-akustyczny BSO-300 dedykowany jest medycznym Systemom Przywołania Pomocy. Przeznaczony jest do montażu natynkowego na puszce fi60.
Cechy urządzenia:
- silne źródła światła zapewniają wyraźną sygnalizację także w warunkach mocnego oświetlenia zewnętrznego
- płynna regulacja natężenia światła i natężenia dźwięku
- przypisywanie pilotów do dwóch różnych trybów sygnalizacji - Tryb P / Tryb C
- programowanie klawiszy kasowania Trybu P - Trybu C lub jednocześnie Trybu P i C
- dwa tryby nocne: wyłączenie akustyki / obniżenie jasności świecenia
- zapamiętywanie stanu sygnalizatora przy zaniku zasilania
Nieduże rozmiary sygnalizatora oraz to, że w stanie bez alarmu nie świeci (jest biały) powodują, że zamontowany staje się niemalże niewidoczny. W sytuacjach, kiedy ważne jest aby w otoczeniu niektórych pacjentów niwelować elementy mogące powodować jego dyskomfort czy wręcz panikę są to ważne parametry (np. system przywołania pomocy lub system antynapadowy na oddziałach neurologicznych, psychiatrycznych)
częstotliwość | 433,92 MHz |
kodowanie | kod zmienny |
moduł odbiorczy | heterodyna H1 (czułość -108 dBm) |
pojemność pamięci | 32 klawisze |
tryb pracy | dzień I / dzień II / noc I / noc II |
zasilanie | 12V DC (10 - 15V DC) |
spoczynkowy pobór prądu | 22 mA |
maksymalny pobór prądu | 180 mA |
temperaturowy zakres pracy | -10 ÷ +55 °C |
wilgotność otoczenia | maks. 93% ± 3% |
wymiary (mm) | 80*80*60 |
współpraca | dowolny nadajnik serii sA |
inne | dźwięk: 2450 Hz / regulowany 0-82 dB, źródło światła: płynna reg. jasności (40 x LED), kolor światła: czerwony |

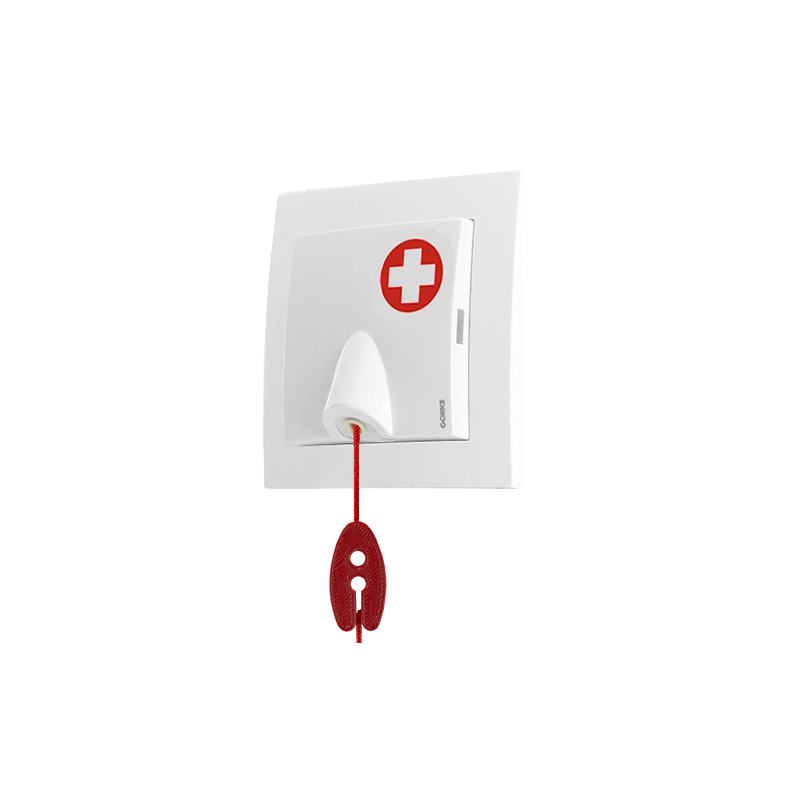

CIĄGNIONY PRZYCISK WEZWANIA SPR-PC1/A/
Cechy urządzenia: ciągłe podświetlenie, sygnalizacja transmisji akustyczna i optyczna, pojedyncze pociągnięcie powoduje wydłużoną transmisję niezależną od czasu działania przełącznika.
Standardowe wyposażenie obejmuje 2 kółka i odpowiednią ilość sznurka dzięki czemu wystarcza do montażu pod natryskiem (np. nadajnik na wysokości 220cm, pierwsze kółko na wysokości 150cm, a drugie na wysokości 10cm od brodzika). Na sznurku założony jest bezpiecznik wielokrotnego użytku - zabezpieczający urządzenie przed oderwaniem od ściany.
Dzięki układowi prowadzenia sznurka możliwy jest montaż zarówno na ścianie jak i na suficie. Możliwy również montaż podtynkowy w puszkach końcowych Ø60mm, montaż tylko na wkręty. Jako jedna z opcji dostępna jest dedykowana puszka do montażu natynkowego. Dodatkowe zaciski pozwalają na podłączenie zewnętrznego przycisku zwiernego. Wszystkie elementy stalowe kółek i zawieszek wykonano ze stali nierdzewnej. Urządzenie oparte jest na elementach osprzętu serii AS produkcji firmy OSPEL SA ® co pozwala zachować zgodność wzorniczą z pozostałymi jej elementami.
częstotliwość | 433,92 MHz |
kodowanie | kod zmienny |
moc radiowa nadajnika w.cz. | ≤ 10 dBm |
zasilanie | 9-28V DC |
spoczynkowy pobór prądu | 8 mA |
maksymalny pobór prądu | 40 mA |
temperaturowy zakres pracy | -10 ÷ +55 °C |
wilgotność otoczenia | maks. 93% ± 3% |
wymiary (mm) | wymiar (z ramką) - montaż PT: 84×84×26 mm, wymiar (z ramką i puszką NT) -montaż NT: 84×84×60 mm |
współpraca | dowolny odbiornik serii sA |
inne | wysyłane transmisje: przy pociągnięciu - kod klawisza 1, przy zwarciu wejścia EXT - kod klawisza 2, sygnalizacja akustyczna w trakcie nadawania (wbudowany buzzer), kolor podświetlenia: czerwony, montaż PT: puszka końcowa Ø 60 mm/ tylko wkręty |
zasięg |
200 m - z odbiornikiem z modułem H1 (np. RSU), 400 m - z odbiornikiem z modułem H2 (np. OPC) |
W stanie czuwania włączone jest zielone podświetlenie o niskim poziomie jasności. Po wciśnięciu klawisza następuje wyzwolenie transmisji radiowej co jest sygnalizowane pulsowaniem podświetlenia oraz przez pulsujący dźwięk buzzera. Czas trwania transmisji oraz jej sygnalizacji wynosi ok. 2s i jest niezależny od szybkości i czasu naciskania klawisza. Pozwala to na wysłanie wielokrotnych sygnałów zwiększających niezawodność transmisji oraz zabezpiecza przed wywołaniem ciągłej transmisji w przypadku ciągłego naciskania klawisza.
Transmisja radiowa opiera się na kodzie zmiennym, który zapewnia duże bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci. Przycisk może być zaprogramowany do nieograniczonej ilości odbiorników.
Do współpracy z jednym odbiornikiem mogą być stosowane różne typy nadajników pod warunkiem, że należą do serii: sA.
Podawane zasięgi dotyczą przestrzeni otwartej, bez przeszkód. Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy dla:
- drewna i gipsu o 5-20%,
- cegły o 20-40%,
- betonu zbrojonego o 40-80%.
Przy dużej ilości przeszkód zalecamy stosowanie retransmitera lub pilotów większej mocy. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane lub należy rozważyć zainstalowanie modułu WLC 201, który pozwala na ominięcie tego typu przeszkód.
Przycisk klapkowy SPR-PK1/K/ZAS został zaprojektowany do pracy w systemach przyzywowych.
Częstotliwość | 433,92MHz |
Kodowanie | Kod zmienny |
Ilość klawiszy | 1 + wejście EXT |
Moc nadawcza | ≤10dBm |
Zasilanie | 9-28V DC |
Pobór prądu spoczynkowy | 8mA |
Pobór prądu - w trakcie nadawania (max) | 35mA |
Sygnalizacja akustyczna w trakcie nadawania | Wbudowany buzzer |
Kolor podświetlenia w trakcie nadawania | Zielony |
Temperatura pracy | -10°C ÷ +55°C |
Wilgotność (max) | 93 ± 3% |
Wymiar (z ramką) - montaż PT | 84x84x16mm |
Współpraca | Odbiorniki serii sA |
Zasięg | 200 lub 400m odpowiednio z H1 lub H2 |
Montaż PT | Puszka końcowa ⌀60mm (brak w komplecie) / łapki i wkręty |
