TdN-06 zestaw przywoławczy podtynkowy zasilany sieciowo GORKE

TdN-06 zestaw przywoławczy podtynkowy zasilany sieciowo GORKE

GORKE to polski producent wysokiej klasy urządzeń radiowych szerokiego zastosowania. Urządzenia są opracowaniami własnymi i powstają na własnej linii produkcyjnej.

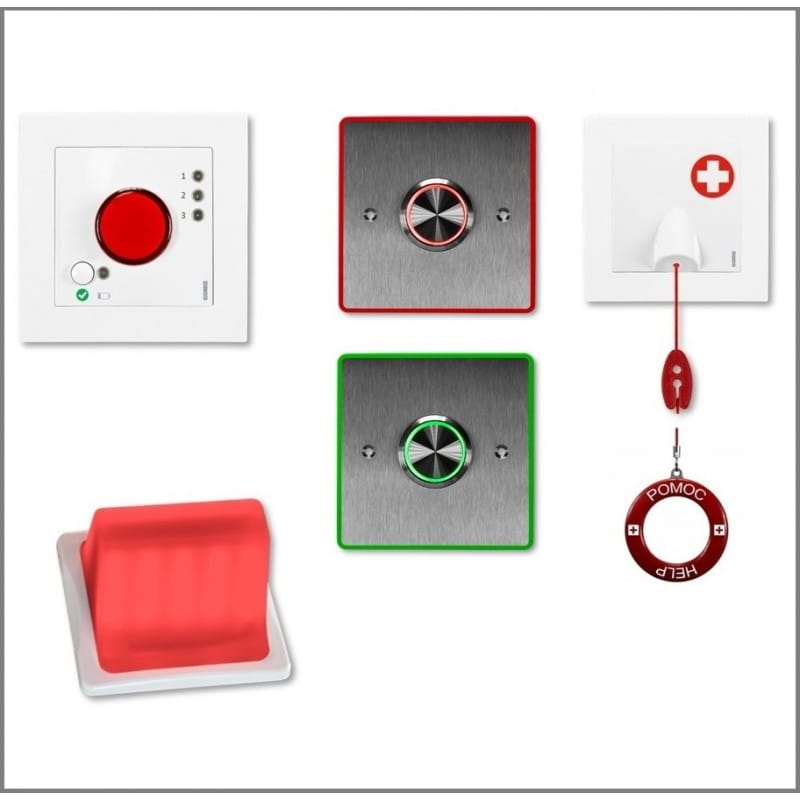

Zestaw systemu przywołania TdN-06 przewidziany dla montażu podtynkowego z zasilaniem 9-28V DC przycisków. W skład zestawu wchodzą:

• odbiornik SPR-CS3
• sygnalizator optyczno-dźwiękowy BSO-300
• dwa wandaloodporne przyciski SOS i kasownik
• nadajnik SOS pociągany SPR-PC1/A/

ODBIORNIK SPR-CS3 433.92MHZ

Odbiornik SPR-CS3 został stworzony do pracy w systemach przywołania jako urządzenie służące do sygnalizowania zgłoszeń wezwania pomocy w pomieszczeniu służb nadzoru i jest stosowany niezależnie od sygnalizatorów korytarzowych. Urządzenie przewidziane jest do pracy wewnątrz pomieszczeń.

Transmisja radiowa opiera się na kodzie zmiennym, który zapewnia duże bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada indywidualnie nadany kod. Odbiornik reaguje tylko na transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci. Nadajnik może być zaprogramowany do nieograniczonej ilości odbiorników.

Do współpracy z jednym odbiornikiem mogą być stosowane różne typy nadajników pod warunkiem że należą do serii sA. Jeżeli pomiędzy odbiornikiem, a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla:

• drewna i gipsu o 5-20%
• cegły o 20-40%
• betonu zbrojonego o 40-80%

Przy dużej ilości przeszkód zaleca się zastosowanie retransmitera. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane lub też należy rozważyć zastosowanie modułu WLC 201, który pozwala na ominięcie tego typu przeszkód.

Kontrolka główna sygnalizuje wystąpienie nieobsłużonych zgłoszeń, a diody 1,2,3 wskazują z których pomieszczeń pochodzą wezwania. Przyciski wezwania pomocy jak i przyciski kasowania zgłoszenia z każdego pomieszczenia przypisywane są do jednego z trzech kanałów co pozwala na rozpoznawanie, z którego pomieszczenia przyszło zgłoszenie. Po naciśnięciu przycisku kasującego w danym pomieszczeniu na odbiorniku kasowany jest sygnał tylko z tego pomieszczenia.

Odbiornik posiada również możliwość zaprogramowania dodatkowego przycisku bezprzewodowego jako dzwonka do drzwi i jego naciśnięcie będzie wywoływało charakterystyczny dźwięk w odbiorniku.

Sterowanie pracą odbiornika odbywa się przez wysyłanie sygnałów z przycisków, pilotów lub nadajników, które zostały zaprogramowane do jego pamięci.

 SYGNALIZATOR OPTYCZNO-DŹWIEKOWY BSO-300

Sygnalizator optyczno-akustyczny BSO-300 dedykowany jest medycznym Systemom Przywołania Pomocy. Przeznaczony jest do montażu natynkowego na puszce fi60.

Cechy urządzenia:

• silne źródła światła zapewniają wyraźną sygnalizację także w warunkach mocnego oświetlenia zewnętrznego
• płynna regulacja natężenia światła i natężenia dźwięku
• przypisywanie pilotów do dwóch różnych trybów sygnalizacji - Tryb P / Tryb C
• programowanie klawiszy kasowania Trybu P - Trybu C lub jednocześnie Trybu P i C
• dwa tryby nocne: wyłączenie akustyki / obniżenie jasności świecenia
• zapamiętywanie stanu sygnalizatora przy zaniku zasilania

Nieduże rozmiary sygnalizatora oraz to, że w stanie bez alarmu nie świeci (jest biały) powodują, że zamontowany staje się niemalże niewidoczny. W sytuacjach, kiedy ważne jest aby w otoczeniu niektórych pacjentów niwelować elementy mogące powodować jego dyskomfort czy wręcz panikę są to ważne parametry (np. system przywołania pomocy lub system antynapadowy na oddziałach neurologicznych, psychiatrycznych)

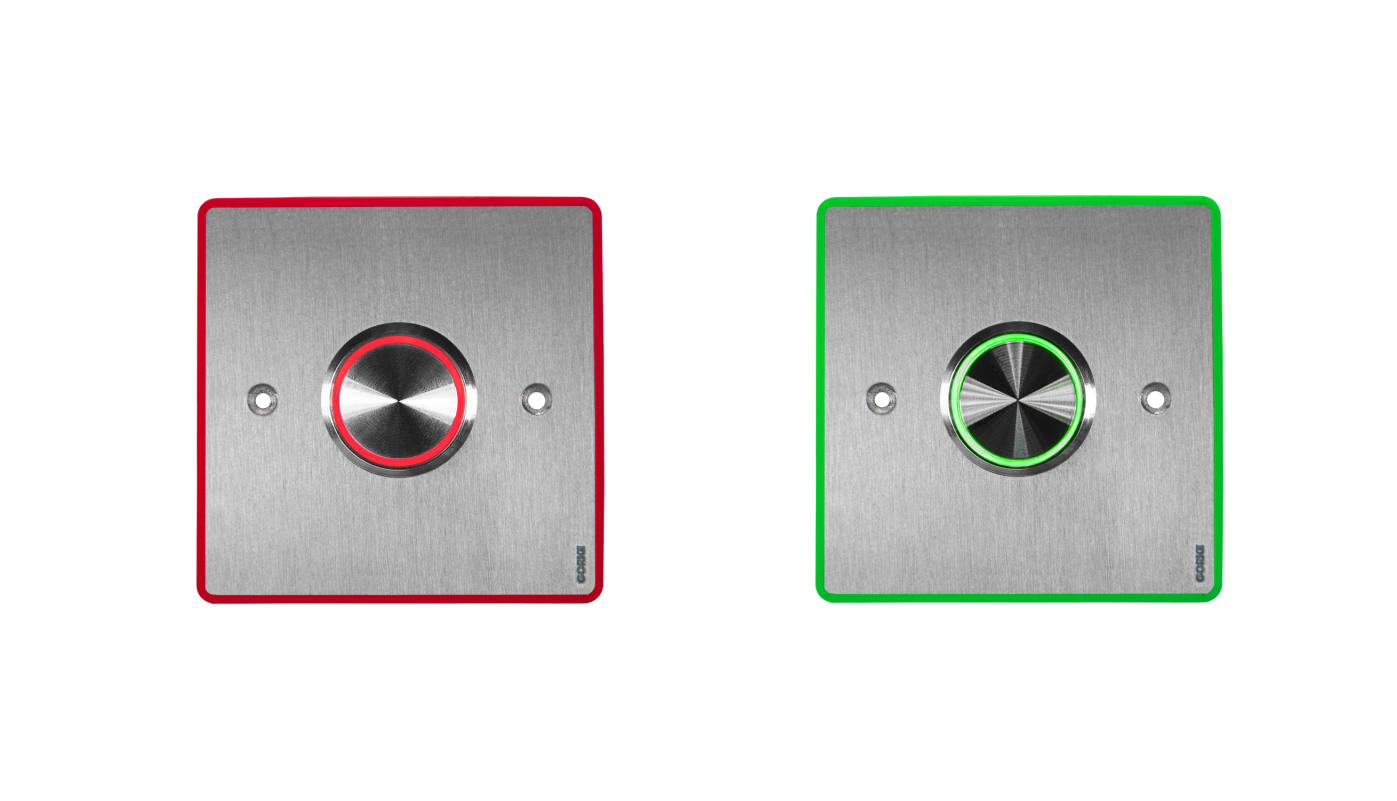

DWA WANDALOODPORNE PRZYCISKI SOS I KASOWNIK

Radiowy przycisk 1-klawiszowy, dedykowany do  Systemu Przywołania pracujących w warunkach podwyższonego ryzyka uszkodzeń elementów systemu.

Płyta czołowa wykonana ze szczotkowanej stali nierdzewnej grubości 2 mm, duży "zatopionym" w płycie klawisz (nie można podważyć klawisza).
Dla walorów estetycznych płyta czołowa pokryta została bezbarwnym lakierem (zabezpieczenie przed "palcowaniem").

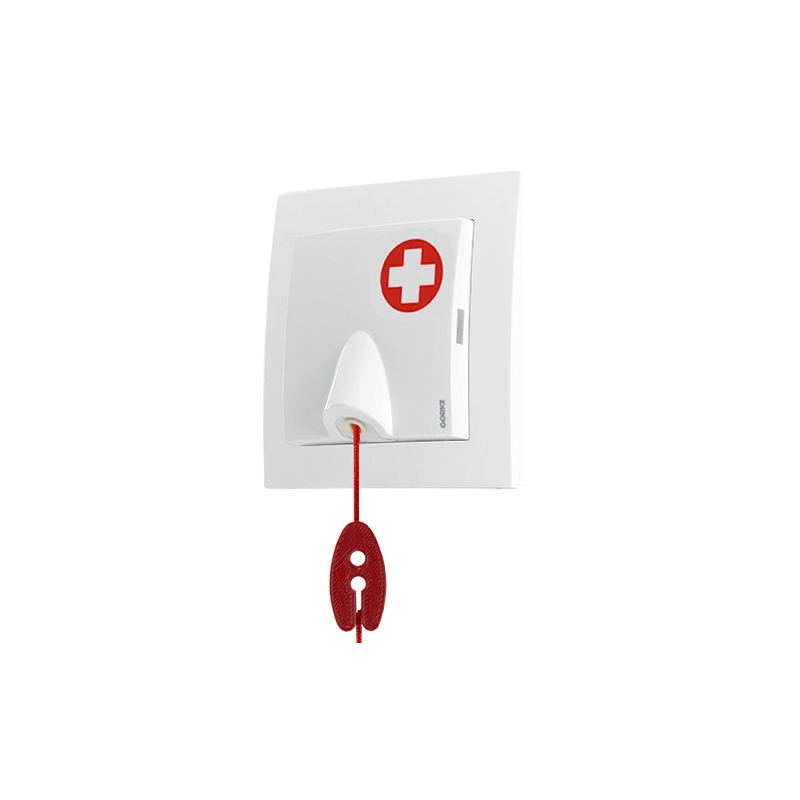

NADAJNIK SOS POCIĄGANY SPR-PC1/A/

Cechy urządzenia: sygnalizacja transmisji akustyczna i optyczna, pojedyncze pociągnięcie powoduje wydłużoną transmisję niezależną od czasu działania przełącznika.

Standardowe wyposażenie obejmuje 2 kółka i odpowiednią ilość sznurka dzięki czemu wystarcza do montażu pod natryskiem (np. nadajnik na wysokości 220cm, pierwsze kółko na wysokości 150cm, a drugie na wysokości 10cm od brodzika). Na sznurku założony jest bezpiecznik wielokrotnego użytku - zabezpieczający urządzenie przed oderwaniem od ściany.

Dzięki układowi prowadzenia sznurka możliwy jest montaż zarówno na ścianie jak i na suficie. Możliwy również montaż podtynkowy w puszkach końcowych Ø60mm, montaż tylko na wkręty. Jako jedna z opcji dostępna jest dedykowana puszka do montażu natynkowego. Dodatkowe zaciski pozwalają na podłączenie zewnętrznego przycisku zwiernego. Wszystkie elementy stalowe kółek i zawieszek wykonano ze stali nierdzewnej. Urządzenie oparte jest na elementach osprzętu serii AS produkcji firmy OSPEL SA ®  co pozwala zachować zgodność wzorniczą z pozostałymi jej elementami.
