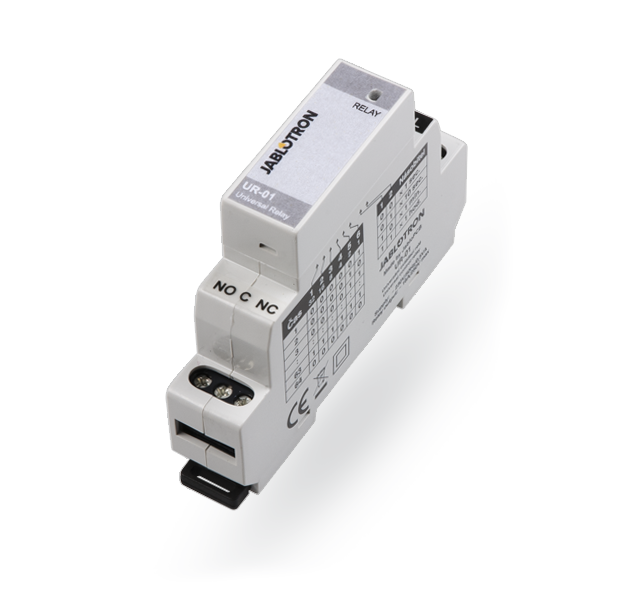

UR-01 - Uniwersalny przekaźnik na szynę DIN
Opis produktu
Izolowany galwanicznie przekaźnik posiada wyjście przekaźnikowe 230V / 16A. Możliwy jest wybór jednego z ośmiu dostępnych typów reakcji
FUNKCJE:
- Przekaźnik z wyłącznikiem – standardowy przekaźnik NO/NC
- Przekaźnik bistabilny – np. do sterowania oświetleniem z różnych miejsc za pomocą przycisków
- Przekaźnik bistabilny z ograniczeniem czasowym – np. do sterowania oświetleniem z większej liczby miejsc (ale światło zachowa ustawienia jedynie przez zadany czas)
- Opóźnione rozłączenie – np. do wyłączenia wentylatora
- Opóźnione włączenie – uruchomienie silnika elektrycznego w trybie gwiazda – delta.
- Impuls w oparciu o krawędź natarcia – aktywacja urządzenia na określony czas
- Impuls w oparciu o krawędź spływu – np. do włączenia wentylatora po wyłączeniu oświetlenia
- Regularne impulsy – w zadanych odstępach aktywuje urządzenie przez 10 minut, np. do regularnego ogrzewania grzejnika łazienkowego
Specyfikacja techniczna
Zasilanie: | 230 V / 50 Hz, klasa ochronności II. |
Zużycie mocy: | 0,3 W / maks. 0,8 W |
Wejście A: | 230 V AC |
Obciążenie styków przekaźnika mocy: (z galwaniczną separacją od terminali sterujących) |
klasa ochronności II: |
Maks. napięcie włączenia | 250 V AC / 24 V DC |
Rezystancja obciążenia (cosφ=1) | maks. 16A |
Obciążenie impedancyjne, pojemnościowe (cosφ=0,4) | maks. 8A |
Oświetlenie halogenowe | maks. 1000 W |
Prąd stały (DC) | 384 W |
Maksymalna moc włączeniowa DC: | 0,5 W |
Przekrój przewodu | maks. 2 x 1,5 mm2; maks. 1 x 2,5 mm2 |
Wymiary | 18 x 90 x 65 mm, 1 moduł DIN |
Zakres temperatur pracy | -10°C do +40°C |
Stopień ochrony | IP20, IP40 dla panelu przedniego (EN 60529) |
Zgodna z | EN 60947-6-1, EN 61000-6-1, EN 50581 |
