TdN-02 zestaw przywoławczy natynkowy zasilany bateryjnie GORKE
GORKE to polski producent wysokiej klasy urządzeń radiowych szerokiego zastosowania. Urządzenia są opracowaniami własnymi i powstają na własnej linii produkcyjnej.
Zestaw systemu przywołania TdN-02 przewidziany dla montażu natynkowego z zasilaniem bateryjnym przycisków. Do urządzeń dokładana jest puszka montażowa. Przykład urządzenia z puszką montażową:

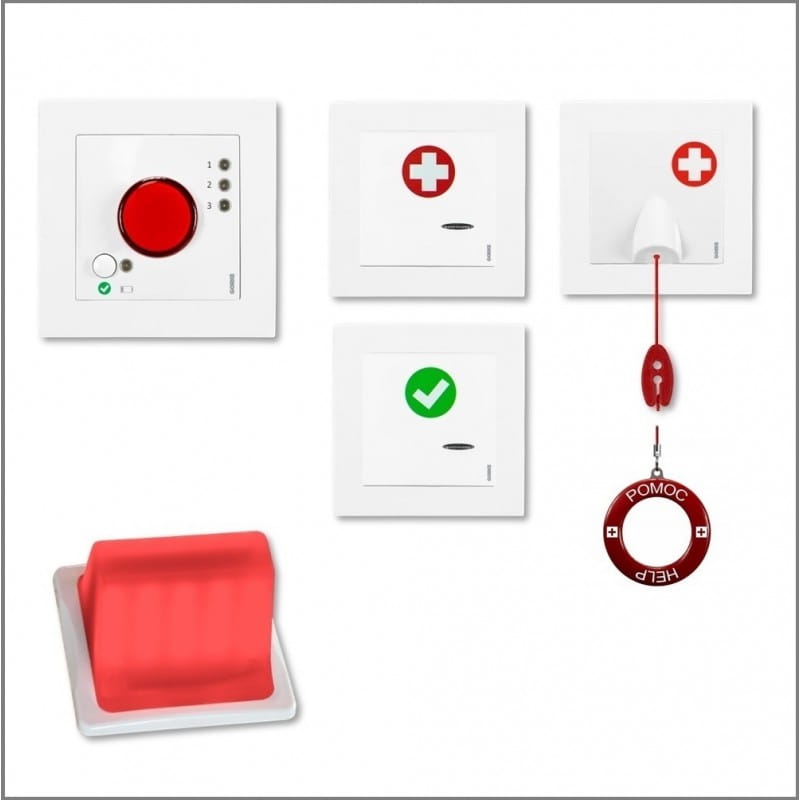

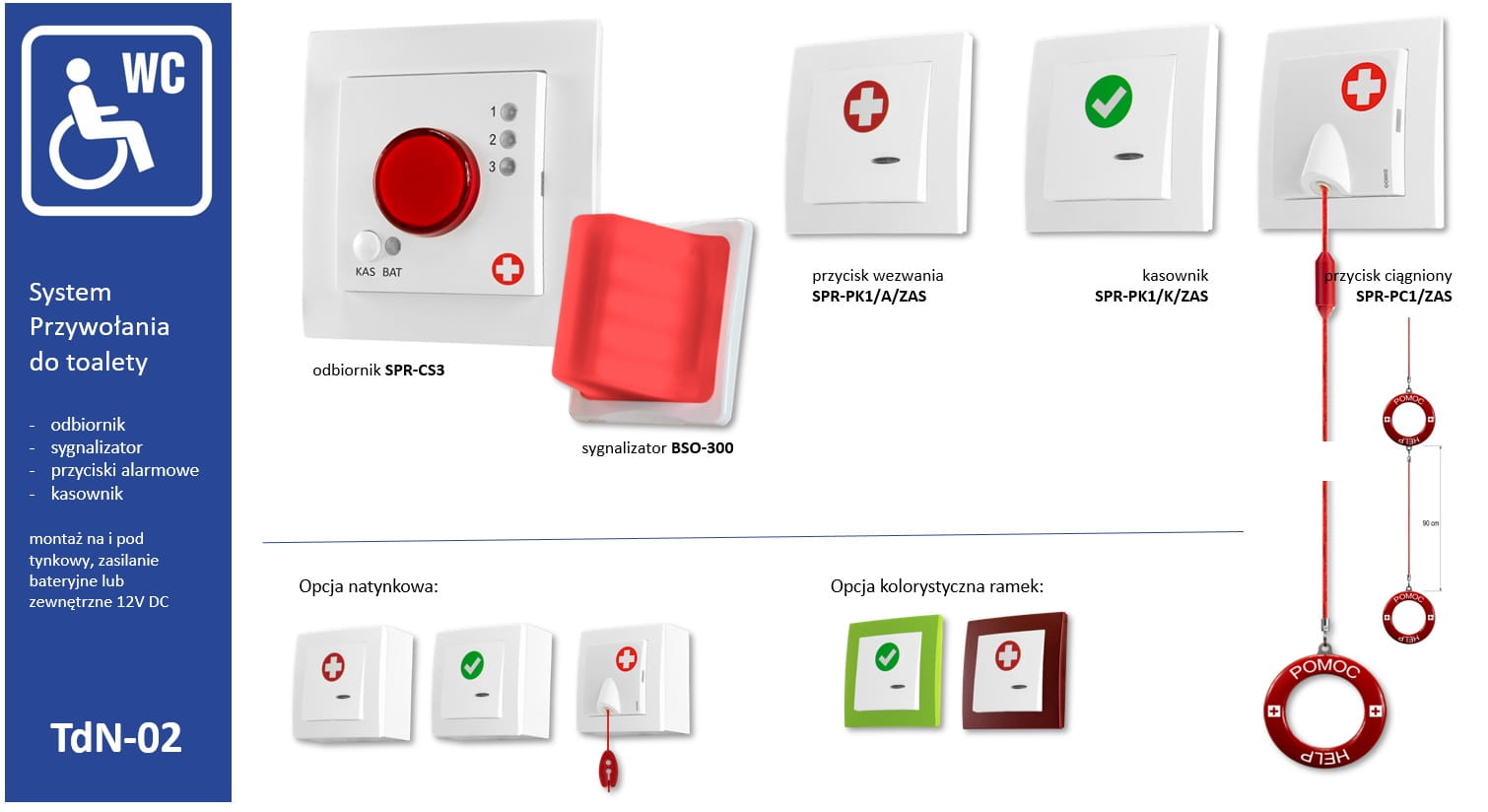

W skład zestawu wchodzą:
- odbiornik SPR-CS3
- sygnalizator optyczno-dźwiękowy BSO-300
- przyciski wezwania:
ciągniony SPR-PC1/A/
klapkowy SPR-PK1/A/ - kasownik SPR-PK1/K/
ODBIORNIK SPR-CS3 433.92MHZ
Odbiornik SPR-CS3 został stworzony do pracy w systemach przywołania jako urządzenie służące do sygnalizowania zgłoszeń wezwania pomocy w pomieszczeniu służb nadzoru i jest stosowany niezależnie od sygnalizatorów korytarzowych. Urządzenie przewidziane jest do pracy wewnątrz pomieszczeń.
Transmisja radiowa opiera się na kodzie zmiennym, który zapewnia duże bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada indywidualnie nadany kod. Odbiornik reaguje tylko na transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci. Nadajnik może być zaprogramowany do nieograniczonej ilości odbiorników.
Do współpracy z jednym odbiornikiem mogą być stosowane różne typy nadajników pod warunkiem że należą do serii sA. Jeżeli pomiędzy odbiornikiem, a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla:
- drewna i gipsu o 5-20%
- cegły o 20-40%
- betonu zbrojonego o 40-80%
Przy dużej ilości przeszkód zaleca się zastosowanie retransmitera. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane lub też należy rozważyć zastosowanie modułu WLC 201, który pozwala na ominięcie tego typu przeszkód.
Kontrolka główna sygnalizuje wystąpienie nieobsłużonych zgłoszeń, a diody 1,2,3 wskazują z których pomieszczeń pochodzą wezwania. Przyciski wezwania pomocy jak i przyciski kasowania zgłoszenia z każdego pomieszczenia przypisywane są do jednego z trzech kanałów co pozwala na rozpoznawanie, z którego pomieszczenia przyszło zgłoszenie. Po naciśnięciu przycisku kasującego w danym pomieszczeniu na odbiorniku kasowany jest sygnał tylko z tego pomieszczenia.
Odbiornik posiada również możliwość zaprogramowania dodatkowego przycisku bezprzewodowego jako dzwonka do drzwi i jego naciśnięcie będzie wywoływało charakterystyczny dźwięk w odbiorniku.
Sterowanie pracą odbiornika odbywa się przez wysyłanie sygnałów z przycisków, pilotów lub nadajników, które zostały zaprogramowane do jego pamięci.
Częstotliwość | 433,92 MHz |
Kodowanie | Kod zmienny |
Pojemność pamięci | 32 klawisze |
Ilość kanałów | 3 |
Moduł odbiorczy | Heterodyna H1; czułość -108 dBm |
Zasilanie | Bateria CR123 |
Pobór prądu - w stanie czuwania | 30 mA |
Pobór prądu - maksymalny | 105 mA |
Dźwięk | 2450 Hz / regulowany 0-82 dB |
Źródło światła | LED hiper jasne |
Kolor światła | Czerwony |
Tryby pracy | Ciągły i pulsujący dla każdego kanału + dzwonek |
Temperatura pracy | -10 ÷ +55 °C |
Wilgotność (max) | 93 ± 3 % |
Wymiary | 84x84x56mm |
Kolor obudowy | Biały |
Współpraca | Przyciski, piloty i nadajniki serii sA |
SYGNALIZATOR OPTYCZNO-DŹWIEKOWY BSO-300
Sygnalizator optyczno-akustyczny BSO-300 dedykowany jest medycznym Systemom Przywołania Pomocy.
Cechy urządzenia:
- silne źródła światła zapewniają wyraźną sygnalizację także w warunkach mocnego oświetlenia zewnętrznego
- płynna regulacja natężenia światła i natężenia dźwięku
- przypisywanie pilotów do dwóch różnych trybów sygnalizacji - Tryb P / Tryb C
- programowanie klawiszy kasowania Trybu P - Trybu C lub jednocześnie Trybu P i C
- dwa tryby nocne: wyłączenie akustyki / obniżenie jasności świecenia
- zapamiętywanie stanu sygnalizatora przy zaniku zasilania
Nieduże rozmiary sygnalizatora oraz to, że w stanie bez alarmu nie świeci (jest biały) powodują, że zamontowany staje się niemalże niewidoczny. W sytuacjach, kiedy ważne jest aby w otoczeniu niektórych pacjentów niwelować elementy mogące powodować jego dyskomfort czy wręcz panikę są to ważne parametry (np. system przywołania pomocy lub system antynapadowy na oddziałach neurologicznych, psychiatrycznych)
częstotliwość | 433,92 MHz |
kodowanie | kod zmienny |
moduł odbiorczy | heterodyna H1 (czułość -108 dBm) |
pojemność pamięci | 32 klawisze |
tryb pracy | dzień I / dzień II / noc I / noc II |
zasilanie | 12V DC (10 - 15V DC) |
spoczynkowy pobór prądu | 22 mA |
maksymalny pobór prądu | 180 mA |
temperaturowy zakres pracy | -10 ÷ +55 °C |
wilgotność otoczenia | maks. 93% ± 3% |
wymiary (mm) | 80*80*60 |
współpraca | dowolny nadajnik serii sA |
inne | dźwięk: 2450 Hz / regulowany 0-82 dB, źródło światła: płynna reg. jasności (40 x LED), kolor światła: czerwony |

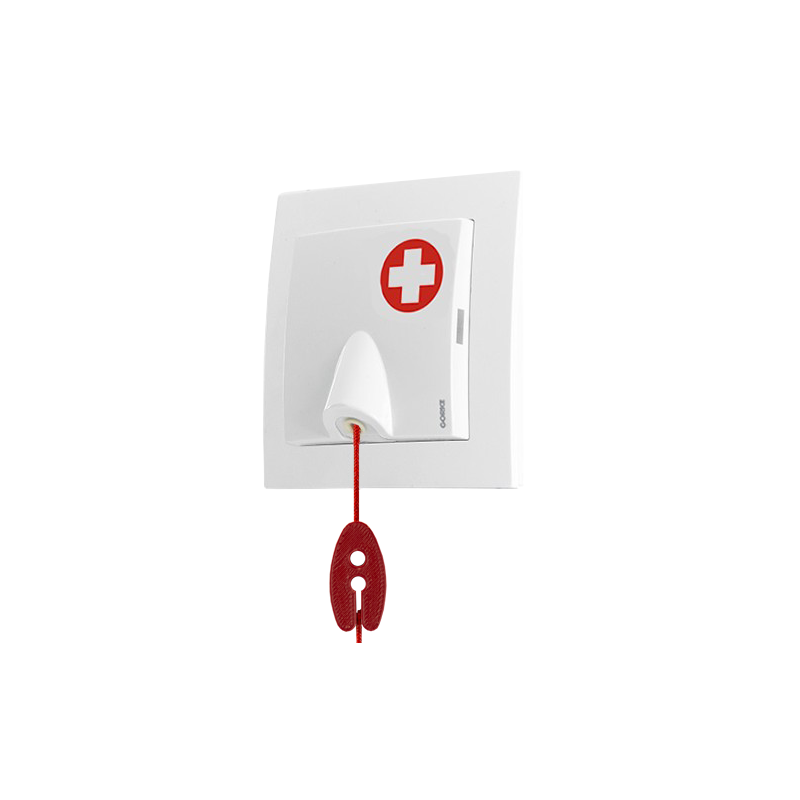

Cechy urządzenia: ciągłe podświetlenie, sygnalizacja transmisji akustyczna i optyczna, pojedyncze pociągnięcie powoduje wydłużoną transmisję niezależną od czasu działania przełącznika.

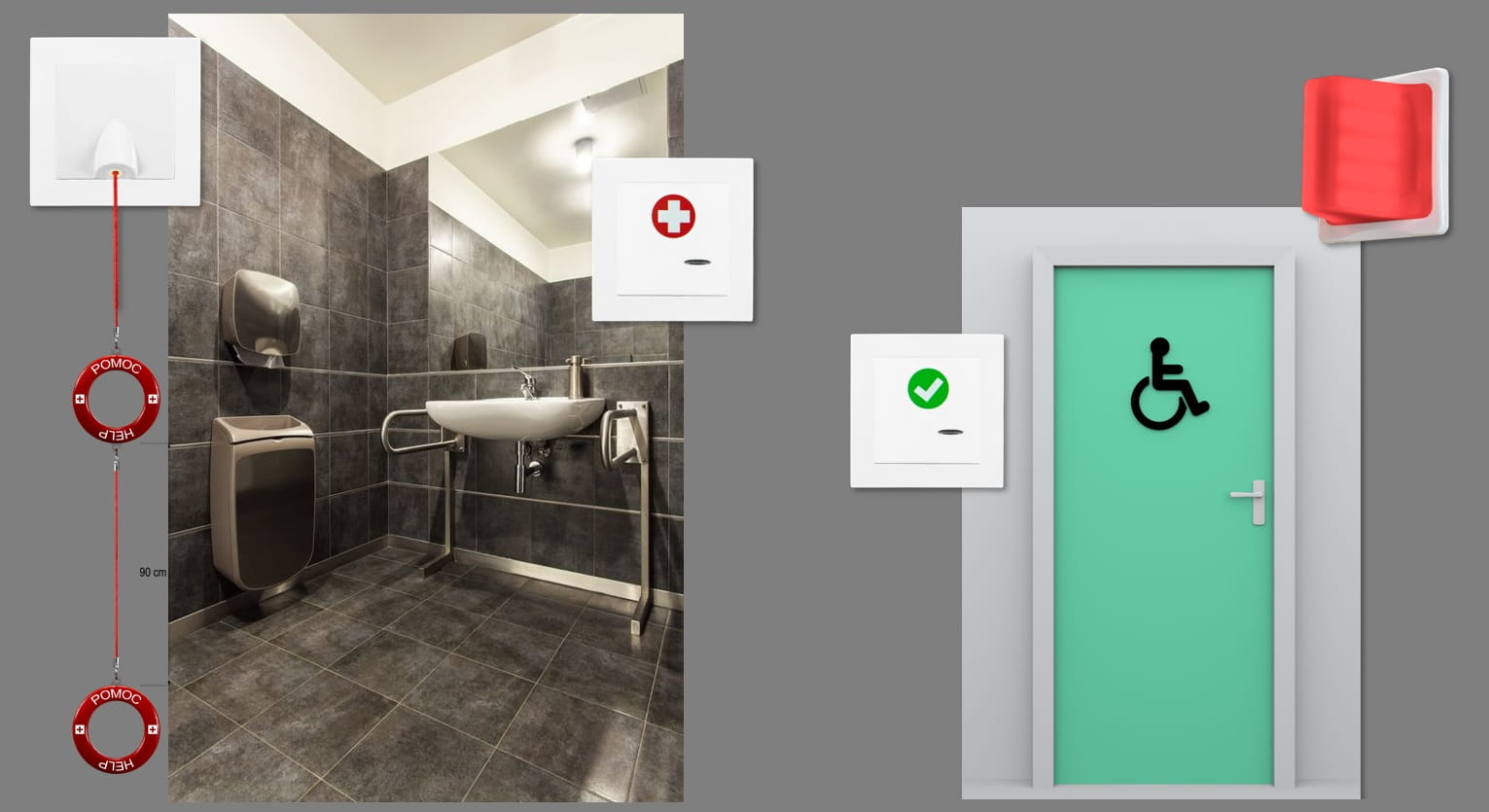

Standardowe wyposażenie obejmuje 2 kółka i odpowiednią ilość sznurka dzięki czemu wystarcza do montażu pod natryskiem (np. nadajnik na wysokości 220cm, pierwsze kółko na wysokości 150cm, a drugie na wysokości 10cm od brodzika). Na sznurku założony jest bezpiecznik wielokrotnego użytku - zabezpieczający urządzenie przed oderwaniem od ściany.
Dzięki układowi prowadzenia sznurka możliwy jest montaż zarówno na ścianie jak i na suficie. Dodatkowe zaciski pozwalają na podłączenie zewnętrznego przycisku zwiernego. Wszystkie elementy stalowe kółek i zawieszek wykonano ze stali nierdzewnej. Urządzenie oparte jest na elementach osprzętu serii AS produkcji firmy OSPEL SA ® co pozwala zachować zgodność wzorniczą z pozostałymi jej elementami.
częstotliwość | 433,92 MHz |
kodowanie | kod zmienny |
moc radiowa nadajnika w.cz. | ≤ 10 dBm |
zasilanie | Bateria LS14250 |
spoczynkowy pobór prądu | 8 mA |
maksymalny pobór prądu | 40 mA |
temperaturowy zakres pracy | -10 ÷ +55 °C |
wilgotność otoczenia | maks. 93% ± 3% |
wymiary (mm) | wymiar (z ramką) - montaż PT: 84×84×26 mm, wymiar (z ramką i puszką NT) -montaż NT: 84×84×60 mm |
współpraca | dowolny odbiornik serii sA |
inne | wysyłane transmisje: przy pociągnięciu - kod klawisza 1, przy zwarciu wejścia EXT - kod klawisza 2, sygnalizacja akustyczna w trakcie nadawania (wbudowany buzzer), kolor podświetlenia: czerwony, montaż PT: puszka końcowa Ø 60 mm/ tylko wkręty |
zasięg | 200 m - z odbiornikiem z modułem H1 (np. RSU), 400 m - z odbiornikiem z modułem H2 (np. OPC) |
PRZYCISK WEZWANIA KLAPKOWY SPR-PK1/A/
Przycisk do zastosowania w Systemach Przywołania, pełni w nich rolę przycisku wezwania pomocy. Dzięki możliwości podłączenia zasilania zewnętrznego pozwala załączyć podświetlenie klawisza na stałe. Wysłanie sygnału sygnalizowane jest zaświeceniem się diody oraz akustycznie. Przycisk najczęściej zakładany jest na salach szpitalnych, przy łóżku pacjenta lub innym potrzebnym miejscu.
Po wyposażeniu w uszczelkę oraz przy zastosowaniu dodatkowego zabezpieczenia elektroniki, może być zainstalowany w pomieszczeniach o dużej wilgotności (np. baseny, łazienki, toalety)
częstotliowość | 433,92 MHz |
kodowanie | kod zmienny |
moc nadawcza | ≤ 10 dBm |
ilość klawiszy | 1 + wejście EXT |
zasilanie | LS14250 |
pobór prądu (min) | 8 mA |
pobór pradu w trakcie nadawania (max) | 35 mA |
sygnalizacia akustyczna w trakcie nadawania | wbudowany buzzer |
kolor podświetlenia | czerwony |
temperatura pracy | -10 ÷ +55 ºC |
wilgotność (max) | 93 ± 3 % |
wymiar (z ramką) - montaż PT | 84×84×16 mm |
wymiar (z ramką i puszką NT) - montaż NT | 84×84×50 mm |
kolor obudowy | biały |
kolor ramki | standard: biały, opcje kolor: turkus, burgund, zieleń, fiolet |
współpraca | odbiorniki serii sA, w systemach medycznych zalecane IDO-1000 |
zasięg | 200 lub 400m odpowiednio z H1 lub H2 |
masa NT/PT | 135g / 180 g |
montaż PT | puszka końcowa Ø60mm / łapki i wkręty |
Ciągłe podświetlenie, sygnalizacja wysłania sygnału: akustyczna i optyczna, pojedyncze naciśnięcie klawisza powoduje wydłużoną transmisję niezależną od czasu działania przełącznika, wyraźne oznakowanie, odporne na ścieranie.
Dodatkowe zaciski pozwalają na podłączenie zewnętrznego przycisku zwiernego.
Urządzenie oparte jest na elementach osprzętu elektroinstalacyjnego serii AS produkcji firmy OSPEL SA® co pozwala zachować zgodność wzorniczą z pozostałymi jej elementami
częstotliowość | 433,92 MHz |
kodowanie | kod zmienny |
moc nadawcza | ≤ 10 dBm |
ilość klawiszy | 1 + wejście EXT |
zasilanie | LS14250 |
pobór prądu (min) | 8 mA |
pobór pradu w trakcie nadawania (max) | 35 mA |
sygnalizacia akustyczna w trakcie nadawania | wbudowany buzzer |
kolor podświetlenia | czerwony |
temperatura pracy | -10 ÷ +55 ºC |
wilgotność (max) | 93 ± 3 % |
wymiar (z ramką) - montaż PT | 84×84×16 mm |
wymiar (z ramką i puszką NT) - montaż NT | 84×84×50 mm |
kolor obudowy | biały |
kolor ramki | standard: biały, opcje kolor: turkus, burgund, zieleń, fiolet |
współpraca | odbiorniki serii sA, w systemach medycznych zalecane IDO-1000 |
zasięg | 200 lub 400m odpowiednio z H1 lub H2 |
masa NT/PT | 135g / 180 g |
montaż PT | puszka końcowa Ø60mm / łapki i wkręty |
