Wideodomofon dwurodzinny natynkowy M1021W VIDOS

SYSTEM VIDOS DUO

Niepolaryzowane, dwużyłowe połączenie i współpraca z modułami funkcyjnymi to niezawodne i bardzo komfortowe rozwiązanie instalacyjne sprawdzające się w niemal każdych warunkach. Urządzenia odznaczają się doskonałą jakością wykonania i funkcjami zarezerwowanymi dotychczas dla produktów najwyższych serii. Gustowne wzornictwo łączy wszystkie zalety systemu DUO w jedną całość tworząc tym samym produkt najwyższej próby.

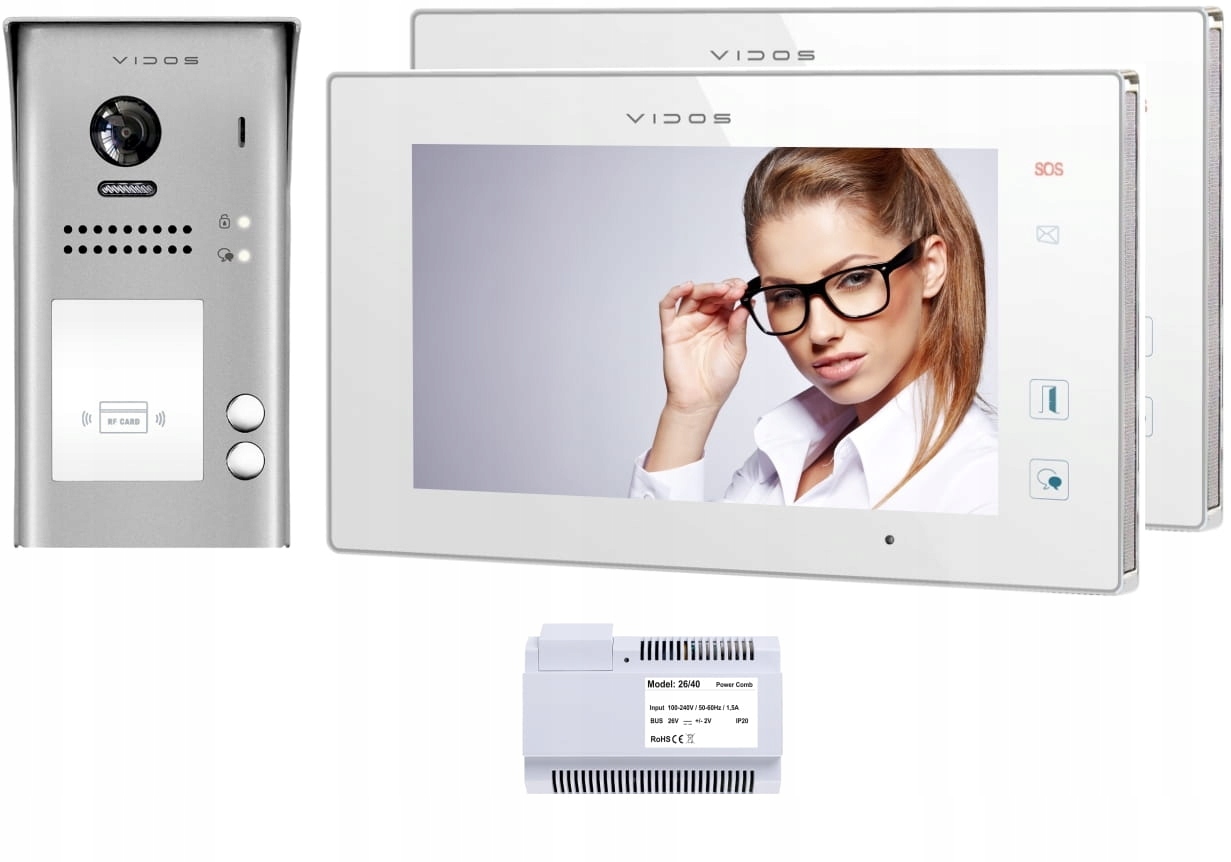

Zestaw składa się z:

• S1102A - stacja natynkowa dwuabonentowa
• M1021W-2 - biały monitor dotykowy 7"
• M1021W-2 - biały monitor dotykowy 7"
• P26/40 - zasilacz

Elektrozaczep nie wchodzi w skład zestawu. Dostępny jest na innych naszych aukcjach (w zależności od potrzeb może być zwykły, z wyłącznikiem, z pamięcią, z sygnalizacją, wąski, itp)

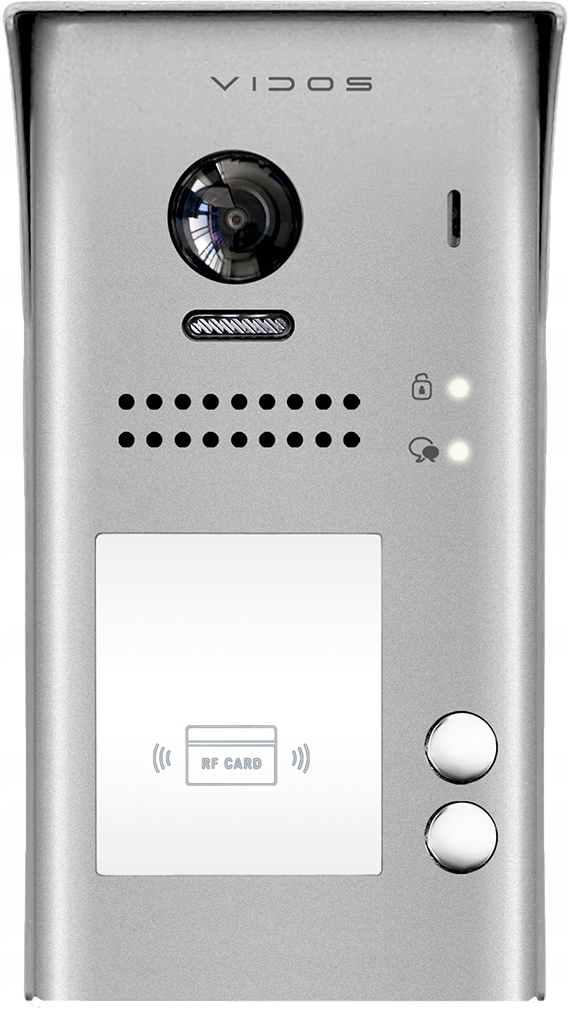

S1102A - Stacja bramowa natynkowa, dwuabonentowa

Stacja bramowa dwuoabonentowa systemu DUO z wbudowanym czytnikiem zbliżeniowym umożliwiającym otwieranie wejścia za pomocą karty lub breloków.Wyróżnia się wytrzymałą i estetycznie wykonaną obudową ze stopu aluminium. Posiada wbudowany podświetlany czytnik zbliżeniowy (kolor podświetlenia – biały). Maksymalna ilość zaprogramowanych tagów to aż 320 a dodawanie i usuwanie użytkowników odbywa się za pomocą specjalnych breloków MASTER, które są w komplecie.

Oświetlacz LED pozwala na komfortowe korzystanie z urządzenia w warunkach niedostatecznej widoczności. Zaletą modeli z serii S11xx jest szerokokątny obiektyw umożliwiający obserwację w zakresie 105° w szerokości z dodatkową funkcją zbliżania obrazu ( zoom ). Stacja bramowa posiada wbudowane złącze dla czujki ruchu (PIR), co pozwala na podłączenie takiej czujki i korzystanie z jej funkcji detekcji ruchu ( Funkcja detekcji jest dostępna tylko z monitorami – M1021 ). Stacja ta posiada możliwość sterowania dwoma przekaźnikami ( drugi przekaźnik z modułem B5).Max. obsługiwana ilość urządzeń wewnętrznych (monitory / unifony – 12 )

FUNKCJE:

• Wandaloodporna obudowa z aluminium.
• Montaż natynkowy.
• Kamera 600TVL, kąt widzenia obiektywu 105°
• Wbudowany czytnik zbliżeniowy RFID w standardzie UNIQUE 125kHz.
• W zestawie breloki MASTER do programowania użytkowników RFID
• Podświetlany szyld informacyjny. Regulowana jasność podświetlenia.
• 1 wyjście przekaźnikowe (drugi przekaźnik przez moduł B5 ).
• Wyjście do podłączenia czujnika detekcji ruchu (PIR).
• Funkcja ( ZOOM ) zbliżania obrazu.
• Podświetlenie nocne LED – (światło białe).
• Wskaźnik rozpoczęcia rozmowy i otwarcia rygla.
• Obsługuje elektrozaczepy i zwory elektromagnetyczne.
• Konfiguracja i adresowanie przy użyciu przycisków funkcyjnych.
• Ilość obsługiwanych urządzeń wewnętrznych – 26 (po 13 dla każdego lokalu)
• Obsługuje funkcję interkomu
• Stopień ochrony IP54.
• Wymiary: 176 x 90 x 27mm.
• Współpracuje ze wszystkimi monitorami i unifonami z serii DUO

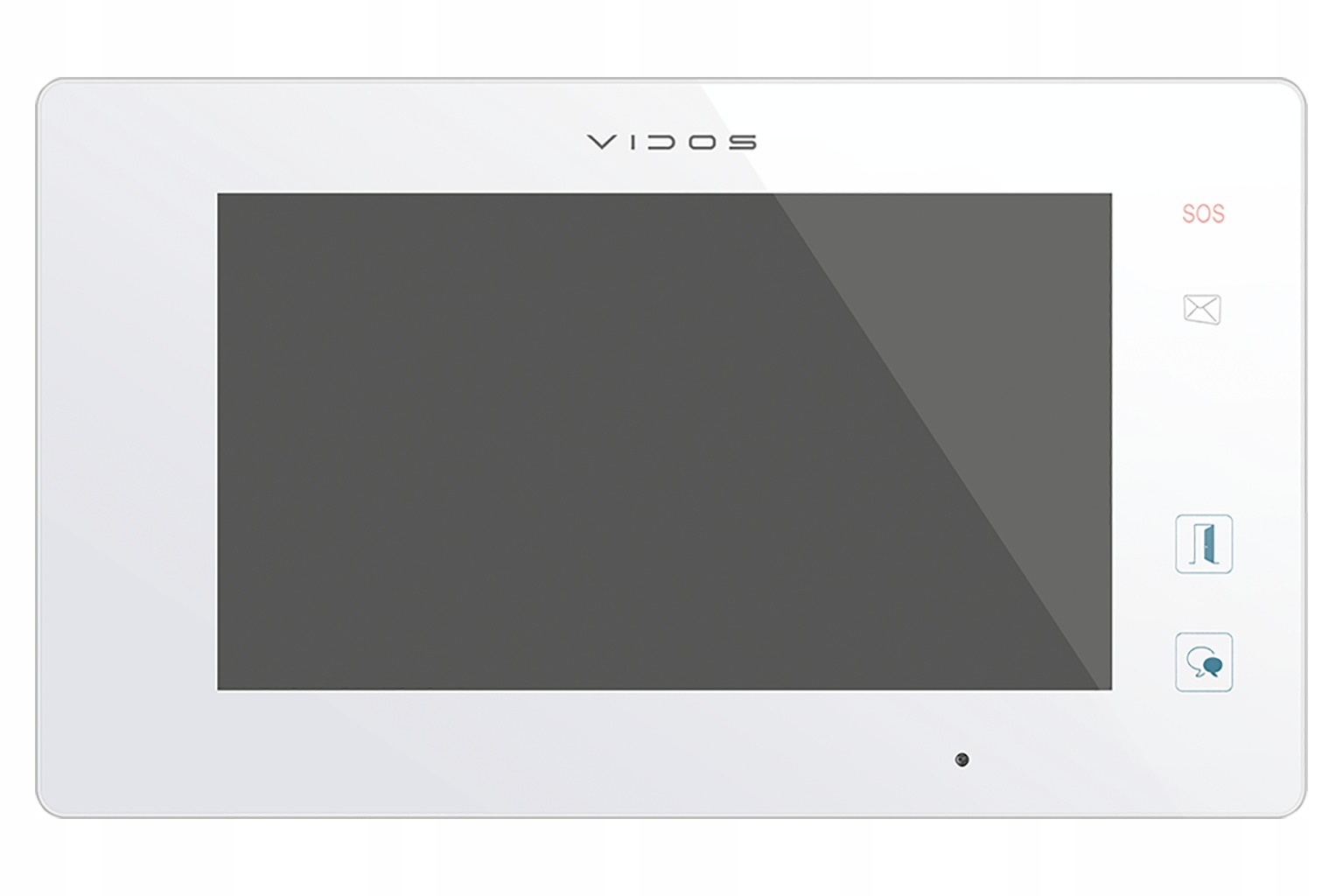

M1021W-2 - Monitor wideodomofonu 7'', biały

(zestaw zawiera 2 monitory)

Wielofunkcyjny monitor przeznaczony do pracy w cyfrowym systemie VIDOS DUO. Dedykowany zarówno dla systemów jednorodzinnych jak i wieloabonentowych. 7″ dotykowy wyświetlacz pozwala na wygodne nawigowanie po ekranowym menu. Posiada wbudowaną pamięć zdjęć oraz obsługuje karty micro SD umożliwiającą rejestrowanie wizyt.

Monitor obsługuje maksymalnie do 4 stacji bramowych i poza furtką może sterować dodatkowym przekaźnikiem np. bramą automatyczną (po dodaniu modułu B5) oraz obsługę czujnika detekcji ruchu w stacji bramowej. Rozbudowana funkcja interkomu pozwala na swobodną komunikację z innym odbiornikiem w systemie jednorodzinnym oraz wielolokatorskim:

Interkom wewnętrzny: adresowane połączenia w jednym mieszkaniu

Interkom zewnętrzny: połączenie z innym mieszkaniem w systemie wieloabonentowym

Nadawanie: Przekazywanie komunikatów do innych monitorów w mieszkaniu bez konieczności odbierania połączenia

Po podłączeniu odpowiednich modułów system wzbogaca się o następujące funkcje : podłączenie dodatkowych kamer CCTV, sterowanie oświetleniem.Obudowa wykonana z wysokiej jakości polerowanego tworzywa sztucznego. Nowoczesny, elegancki design doskonale wkomponuje się w każde wnętrze.

FUNKCJE:

• Dotykowy, ekran panoramiczny LCD TFT o przekątnej 7″ 800 x 480 pix
• Kolor biały (W)
• Menu aż w 11 językach
• Możliwość obsługi 4 stacji bramowych ( dodatkowe stacje bramowe za pomocą modułu M-SM4)
• Sterowanie 2 przekaźnikami ( np. furtka + brama automatyczna )
• Wbudowana pamięć na 118 zdjęć. Obsługa kart pamięci do filmów (max. 32GB)
• Obsługa funkcji detekcji ruchu ( Przy zastosowaniu czujnika ruchu do stacji bramowej )
• Obsługa do 4 dodatkowych kamer CCTV. Podgląd z kamer możliwy przy użyciu modułu M-K4
• Adresowany interkom wewnętrzny (w ramach 1 lokalu) oraz zewnętrzny ( połączenia pomiędzy lokatorami w systemie wieloabonentowym )
• Możliwość przesyłania wiadomości tekstowych pomiędzy monitorami
• Sterowanie oświetleniem za pomocą dodatkowego modułu B5
• 20 melodii dzwonka
• Możliwość ustawienia trybów pracy podczas nieobecności oraz trybu „nie przeszkadzać”
• Prosta konfiguracja przy użyciu złącza DIP SWITCH
• Możliwość rozbudowy o dodatkowe 3 urządzenia wewnętrzne z serii DUO
• Rozbudowa do 16 urządzeń wewnętrznych przez zastosowanie modułów M-SM4 ( tylko systemy 1 i 2 lokatorskie)
• Wymiary: 226 x 132 x 18mm
• Instalacja 2 przewodowa bez polaryzacji
• Zasilanie z zasilacza dedykowanego P24/18 lub P26/40 ( nie ma w komplecie)
• WSPÓŁPRACUJE ZE WSZYSTKIMI STACJAMI BRAMOWYMI I MONITORAMI VIDOS DUO

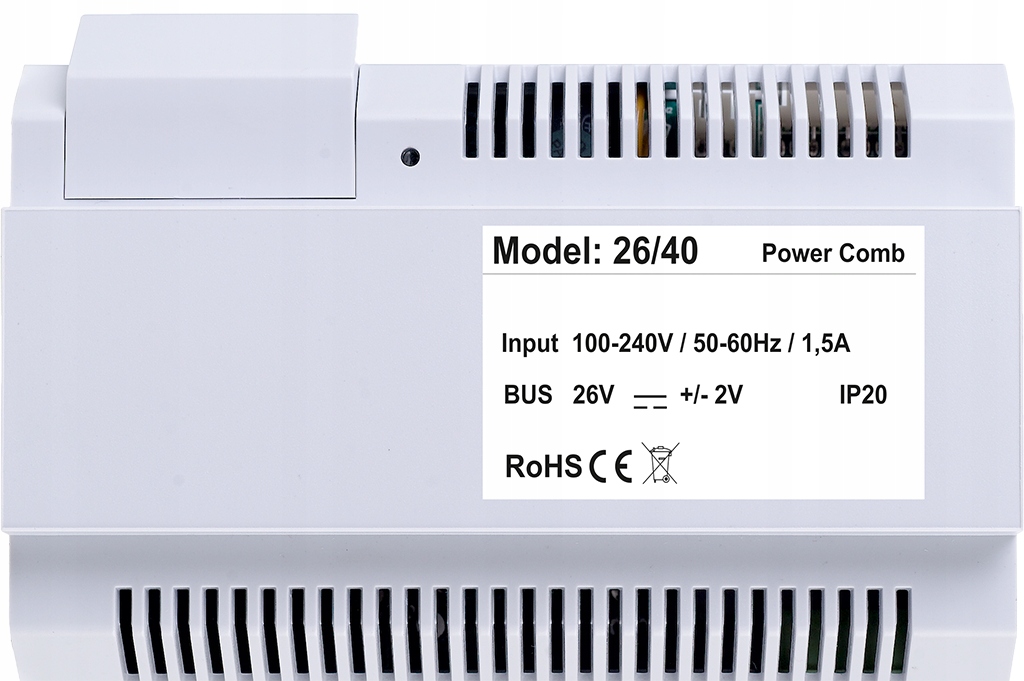

P26/40 - zasilacz

Zasilacz P26/40 przeznaczony jest do pracy w dwużyłowym systemie cyfrowym VIDOS DUO. Łączy funkcje zasilacza oraz separatora napięcia i sygnału. Jeden moduł P26/40 może zasilić jednocześnie max. 4 monitory. W systemach wielolokatorskich ilość zasilaczy jest zależna od odległości i obciążenia prądowego. Cechy zasilacza:

– szeroka tolerancja wartości napięcia wejściowego

– posiada zabezpieczenia prądowe, przepięciowe oraz przeciwzwarciowe

– montaż na szynie DIN.

FUNKCJE:

• Zasilanie: 100V-240V / 50Hz-60 Hz
• Napięcie wyjściowe: DC 26V+2V
• Maksymalny pobór prądu: 1,5A
• Temperatura pracy: – 5°C ~ 55°C
• Stopień ochrony: IP20
• Wymiary: 140 x 90 x 60mm

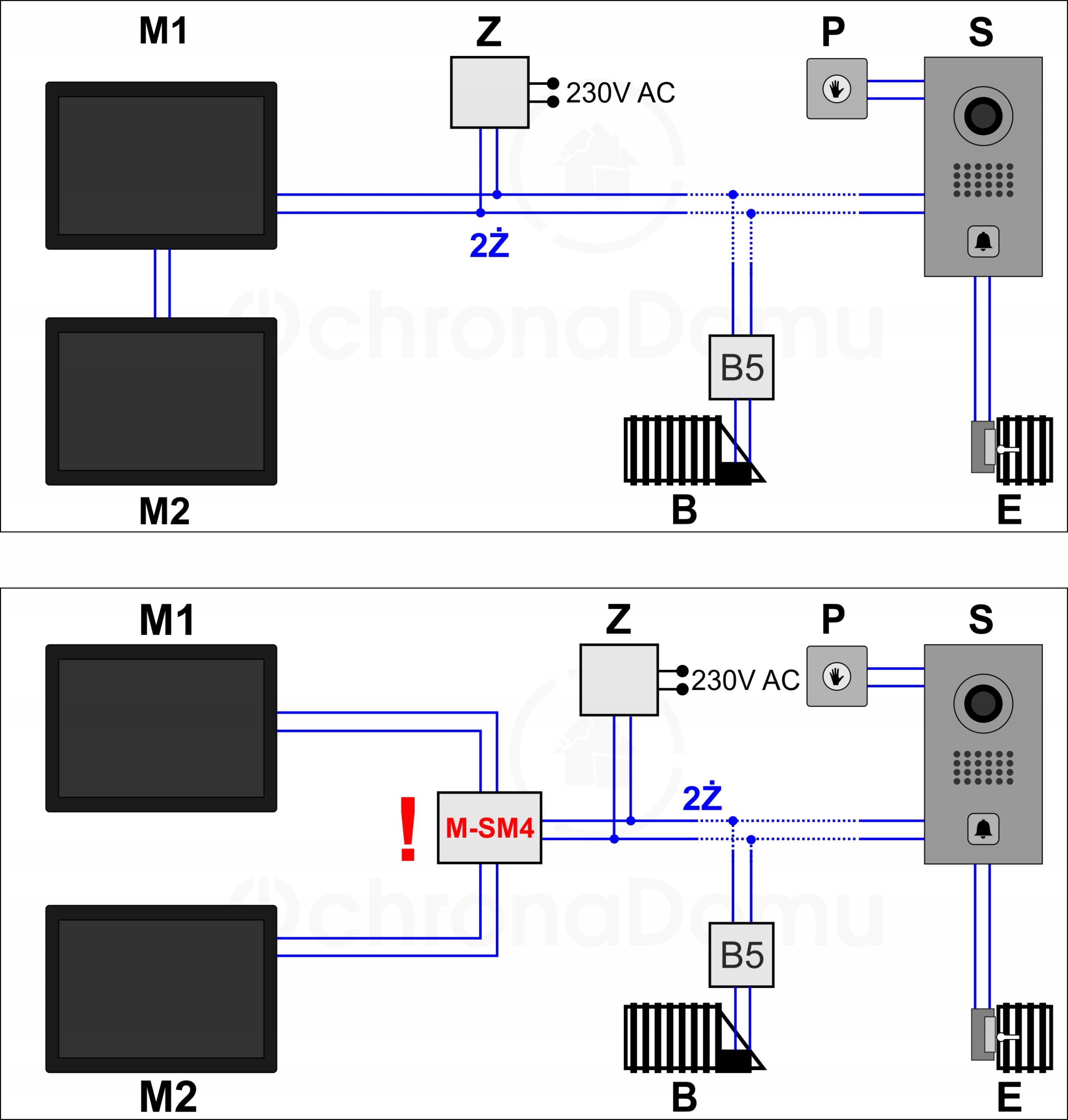

Schematy przedstawiają 2 możliwe podłączenia systemu VIDOS DUO z 2 monitorami. W zależności od okablowania i sposobu podłączenia monitorów, może być dodatkowo potrzebny moduł rozdzielacza o symbolu M-SM4 (dostępny na innej naszej aukcji).

Legenda:

M1, M2 - Monitory

Z - Zasilacz

S - Stacja bramowa

B5 - Moduł otwierania bramy

M-SM4 - Moduł rozdzielacza

P - Przycisk otwarcia

E - Elektrozaczep niskoprądowy

2Ż - Przewód dwużyłowy
