Wideodomofon dwurodzinny natynkowy M1023W VIDOS DUO
Opis produktu
SYSTEM VIDOS DUO
Niepolaryzowane, dwużyłowe połączenie i współpraca z modułami funkcyjnymi to niezawodne i bardzo komfortowe rozwiązanie instalacyjne sprawdzające się w niemal każdych warunkach. Urządzenia odznaczają się doskonałą jakością wykonania i funkcjami zarezerwowanymi dotychczas dla produktów najwyższych serii. Gustowne wzornictwo łączy wszystkie zalety systemu DUO w jedną całość tworząc tym samym produkt najwyższej próby.

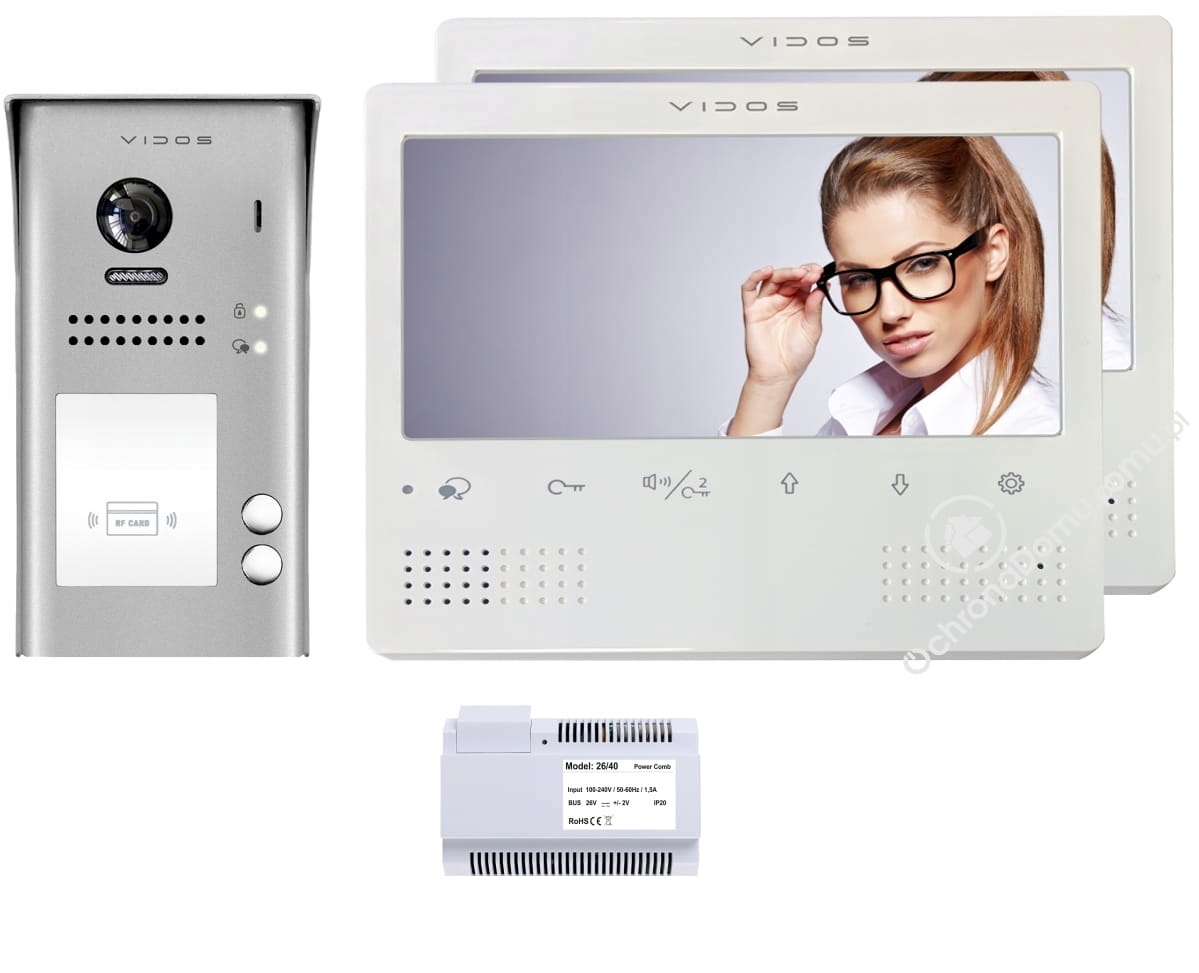

Zestaw składa się z:
- S1102A - stacja natynkowa dwuabonentowa
- M1023W-2 - biały monitor sensoryczny 7"
- M1023W-2 - biały monitor sensoryczny 7"
- P26/40 - zasilacz
Elektrozaczep nie wchodzi w skład zestawu. Dostępny jest na innych naszych aukcjach (w zależności od potrzeb może być zwykły, z wyłącznikiem, z pamięcią, z sygnalizacją, wąski, itp)

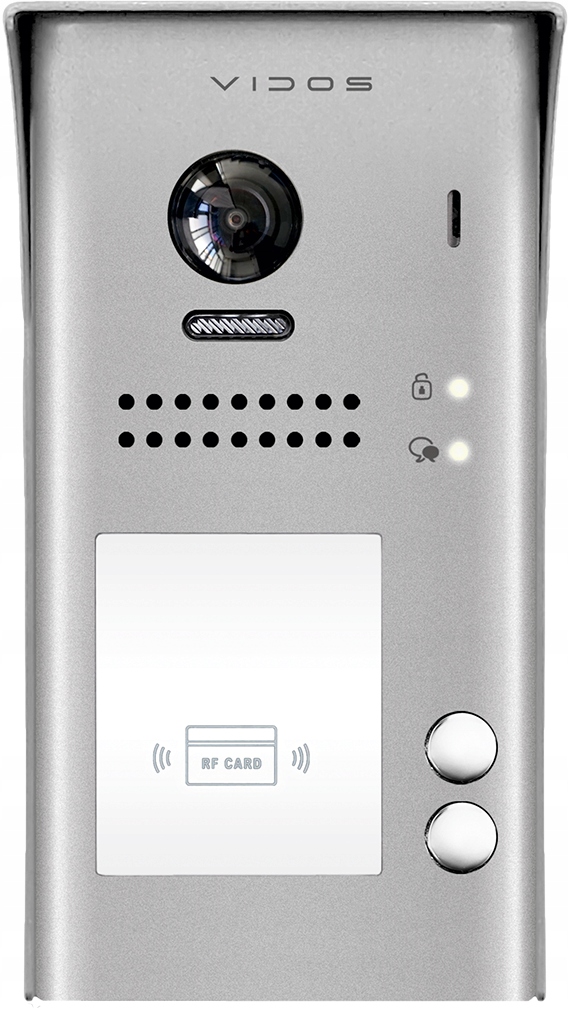

S1102A - Stacja bramowa natynkowa, dwuabonentowa
Stacja bramowa dwuoabonentowa systemu DUO z wbudowanym czytnikiem zbliżeniowym umożliwiającym otwieranie wejścia za pomocą karty lub breloków.Wyróżnia się wytrzymałą i estetycznie wykonaną obudową ze stopu aluminium. Posiada wbudowany podświetlany czytnik zbliżeniowy (kolor podświetlenia – biały). Maksymalna ilość zaprogramowanych tagów to aż 320 a dodawanie i usuwanie użytkowników odbywa się za pomocą specjalnych breloków MASTER, które są w komplecie.
Oświetlacz LED pozwala na komfortowe korzystanie z urządzenia w warunkach niedostatecznej widoczności. Zaletą modeli z serii S11xx jest szerokokątny obiektyw umożliwiający obserwację w zakresie 105° w szerokości z dodatkową funkcją zbliżania obrazu ( zoom ). Stacja bramowa posiada wbudowane złącze dla czujki ruchu (PIR), co pozwala na podłączenie takiej czujki i korzystanie z jej funkcji detekcji ruchu ( Funkcja detekcji jest dostępna tylko z monitorami – M1021 ). Stacja ta posiada możliwość sterowania dwoma przekaźnikami ( drugi przekaźnik z modułem B5).Max. obsługiwana ilość urządzeń wewnętrznych (monitory / unifony – 12 )
FUNKCJE:
- Wandaloodporna obudowa z aluminium.
- Montaż natynkowy.
- Kamera 600TVL, kąt widzenia obiektywu 105°
- Wbudowany czytnik zbliżeniowy RFID w standardzie UNIQUE 125kHz.
- W zestawie breloki MASTER do programowania użytkowników RFID
- Podświetlany szyld informacyjny. Regulowana jasność podświetlenia.
- 1 wyjście przekaźnikowe (drugi przekaźnik przez moduł B5 ).
- Wyjście do podłączenia czujnika detekcji ruchu (PIR).
- Funkcja ( zoom ) zbliżania obrazu.
- Podświetlenie nocne LED – (światło białe).
- Wskaźnik rozpoczęcia rozmowy i otwarcia rygla.
- Obsługuje elektrozaczepy i zwory elektromagnetyczne.
- Konfiguracja i adresowanie przy użyciu przycisków funkcyjnych.
- Ilość obsługiwanych urządzeń wewnętrznych – 26 (po 13 dla każdego lokalu)
- Obsługuje funkcję interkomu
- Stopień ochrony IP54.
- Wymiary: 176 x 90 x 27mm.
- Współpracuje ze wszystkimi monitorami i unifonami z serii DUO

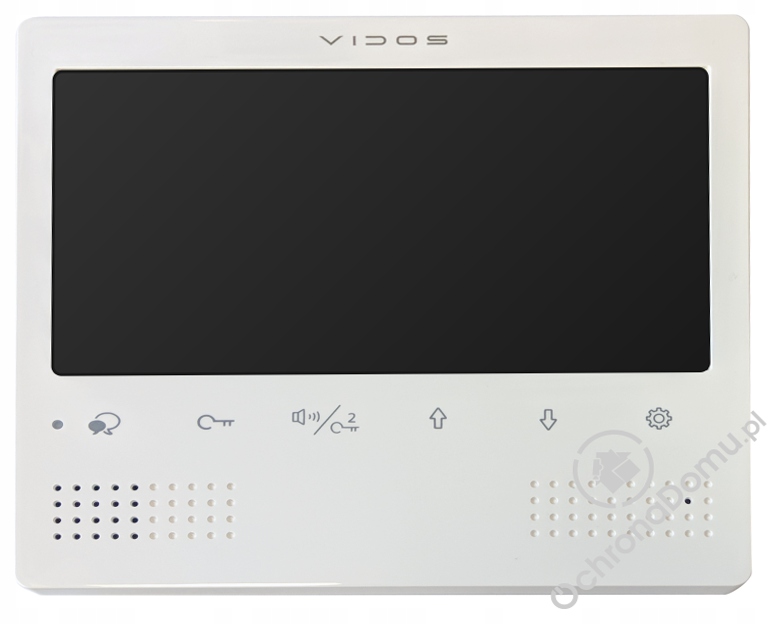

M1023W - Monitor wideodomofonu 7'', sensoryczny, biały
(w zestawie są 2 monitory)
Monitor M1023W przeznaczony jest do pracy w systemie VIDOS DUO. Dedykowany dla systemów zarówno jednorodzinnych jak i wieloabonentowych.
Posiada 7″ wyświetlacz oraz intuicyjne menu ekranowe łatwe w nawigowaniu.
Monitor obsługuje maksymalnie do 4 stacji bramowych i poza furtką, po dodaniu modułu B5 może sterować także bramą automatyczną.
Posiada funkcję rozbudowanego interkomu i moze działać jako:
Interkom wewnętrzny: adresowane połączenia w jednym lokalu
Interkom zewnętrzny: adresowane połączenie z innym lokalem w systemie wieloabonentowym
Połączenie portierskie – nawiązywanie bezpośredniej łączności z konsolą portierską.
Dodatkowe moduły pozwalają na zwiększenie funkcjonalności. Możliwe sa takie opcje jak: podłączenie dodatkowych kamer CCTV, sterowanie oświetleniem.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego. Elegancki, ascetyczny design doskonale będzie pasował do nowoczesnych wnętrz.
FUNKCJE:
- Panoramiczny ekran LCD TFT o przekątnej 7″ 800 x 480 pix
- Instalacja 2 przewodowa bez polaryzacji
- Menu w 11 językach
- Możliwość obsługi do max. 4 stacji bramowych ( dodatkowe stacje bramowe za pomocą modułu M-SM4)
- Sterowanie 2 przekaźnikami ( np. furtka + brama automatyczna )
- Obsługa do 4 dodatkowych kamer CCTV. Podgląd z kamer możliwy przy użyciu modułu M-K4
- Adresowany interkom wewnętrzny i zewnętrzny dla lokatorów systemów jedno i wieloabonentowych
- Sterowanie oświetleniem za pomocą modułu B5
- 20 melodii dzwonka
- Tryb „nie przeszkadzać”
- Prosta konfiguracja przy użyciu złącza DIP SWITCH
- Kolor biały matowy (W)
- Możliwość rozbudowy o dodatkowe 3 urządzenia wewnętrzne z serii DUO pracujące w trybie SLAVE
- Zasilanie z zasilacza systemowego P24/18 lub P26/40 ( nie jest w komplecie)
- Wymiary: 161 x 173,5 x 18mm
- WSPÓŁPRACUJE ZE WSZYSTKIMI MONITORAMI I STACJAMI BRAMOWYMI VIDOS DUO

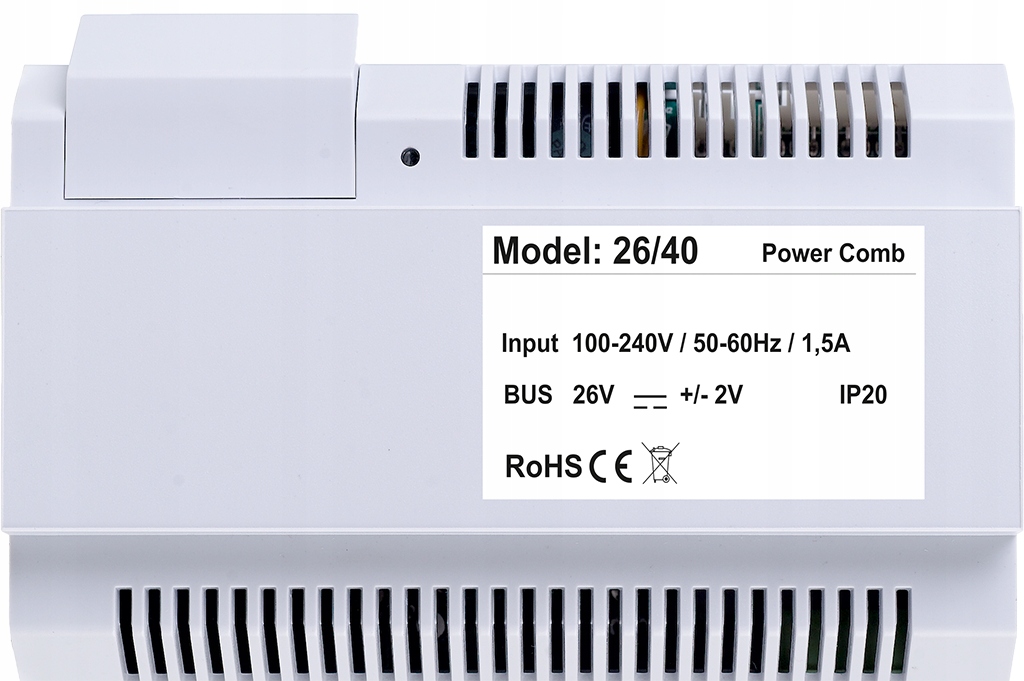

P26/40 - zasilacz
Zasilacz P26/40 przeznaczony jest do pracy w dwużyłowym systemie cyfrowym VIDOS DUO. Łączy funkcje zasilacza oraz separatora napięcia i sygnału. Jeden moduł P26/40 może zasilić jednocześnie max. 4 monitory. W systemach wielolokatorskich ilość zasilaczy jest zależna od odległości i obciążenia prądowego. Cechy zasilacza:
– szeroka tolerancja wartości napięcia wejściowego
– posiada zabezpieczenia prądowe, przepięciowe oraz przeciwzwarciowe
– montaż na szynie DIN.
FUNKCJE:
- Zasilanie: 100V-240V / 50Hz-60 Hz
- Napięcie wyjściowe: DC 26V+2V
- Maksymalny pobór prądu: 1,5A
- Temperatura pracy: – 5°C ~ 55°C
- Stopień ochrony: IP20
- Wymiary: 140 x 90 x 60mm

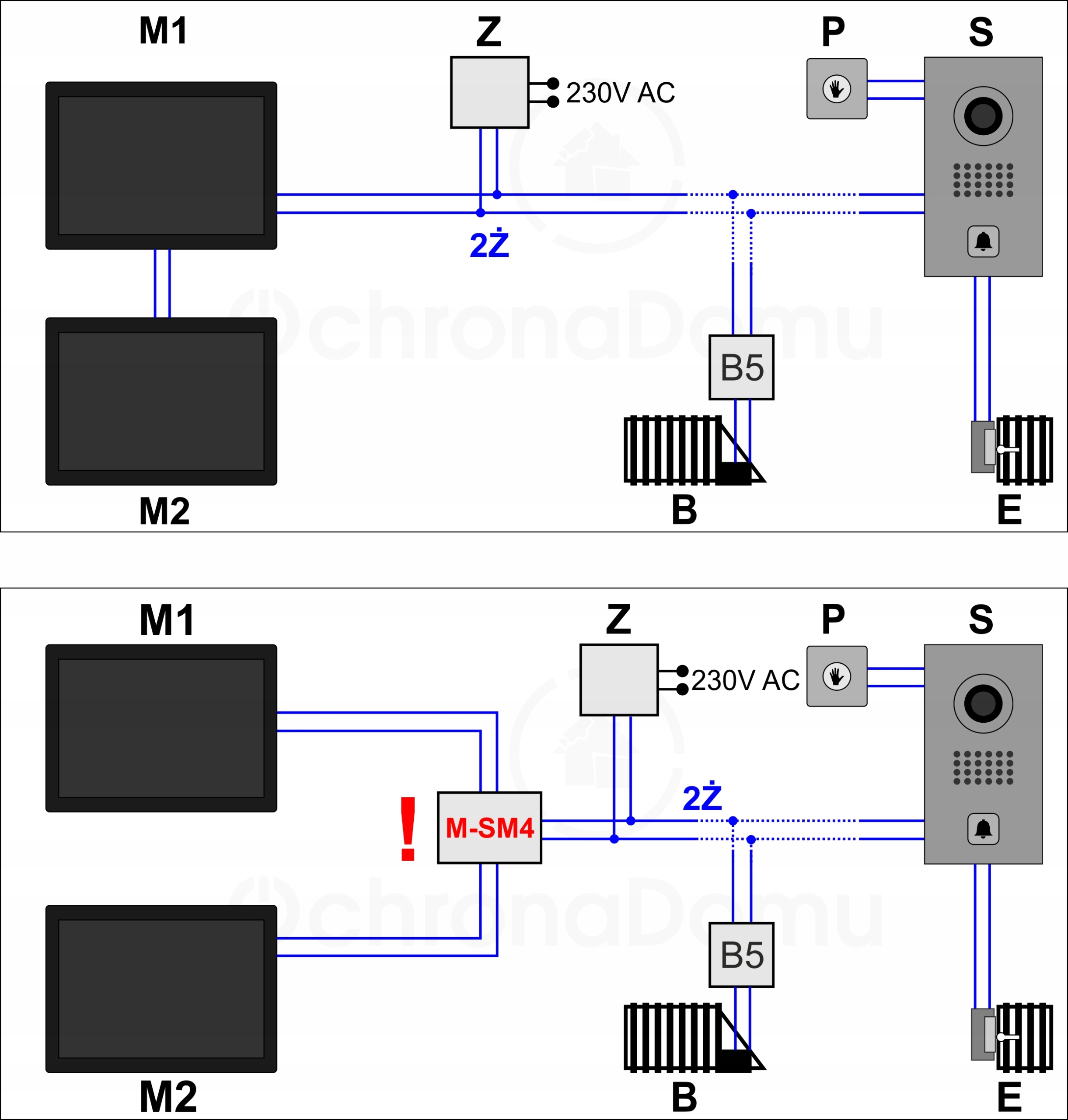

Schematy przedstawiają 2 możliwe podłączenia systemu VIDOS DUO z 2 monitorami. W zależności od okablowania i sposobu podłączenia monitorów, może być dodatkowo potrzebny moduł rozdzielacza o symbolu M-SM4 (dostępny na innej naszej aukcji).
Legenda:
M1, M2 - Monitory
Z - Zasilacz
S - Stacja bramowa
B5 - Moduł otwierania bramy
M-SM4 - Moduł rozdzielacza
P - Przycisk otwarcia
E - Elektrozaczep niskoprądowy
2Ż - Przewód dwużyłowy
