XS12U-C Elektrozaczep z wyślizgiem 12V AC/DC BIRA HARTTE

BIRA TRADE to polska, prywatna firma produkcyjna, specjalizująca się w projektowaniu, produkcji i dystrybucji mechanicznych i elektromechanicznych rozwiązań do systemów kontroli dostępu. Wiedza i 30-letnie doświadczenie na rynku zabezpieczeń umożliwia oferowanie produktów najwyższej jakości, zaprojektowanych i wyprodukowanych zgodnie z nowoczesnymi technologiami, europejskimi standardami oraz oczekiwaniami klientów.

Od ponad 20 lat BIRA TRADE produkuje elektrozaczepy, co pozwala odpowiedzieć na potrzeby zarówno rynku rodzimego, jak i krajów eksportowych. Zakład produkcyjny mieści się w Michałowicach, blisko Warszawy.

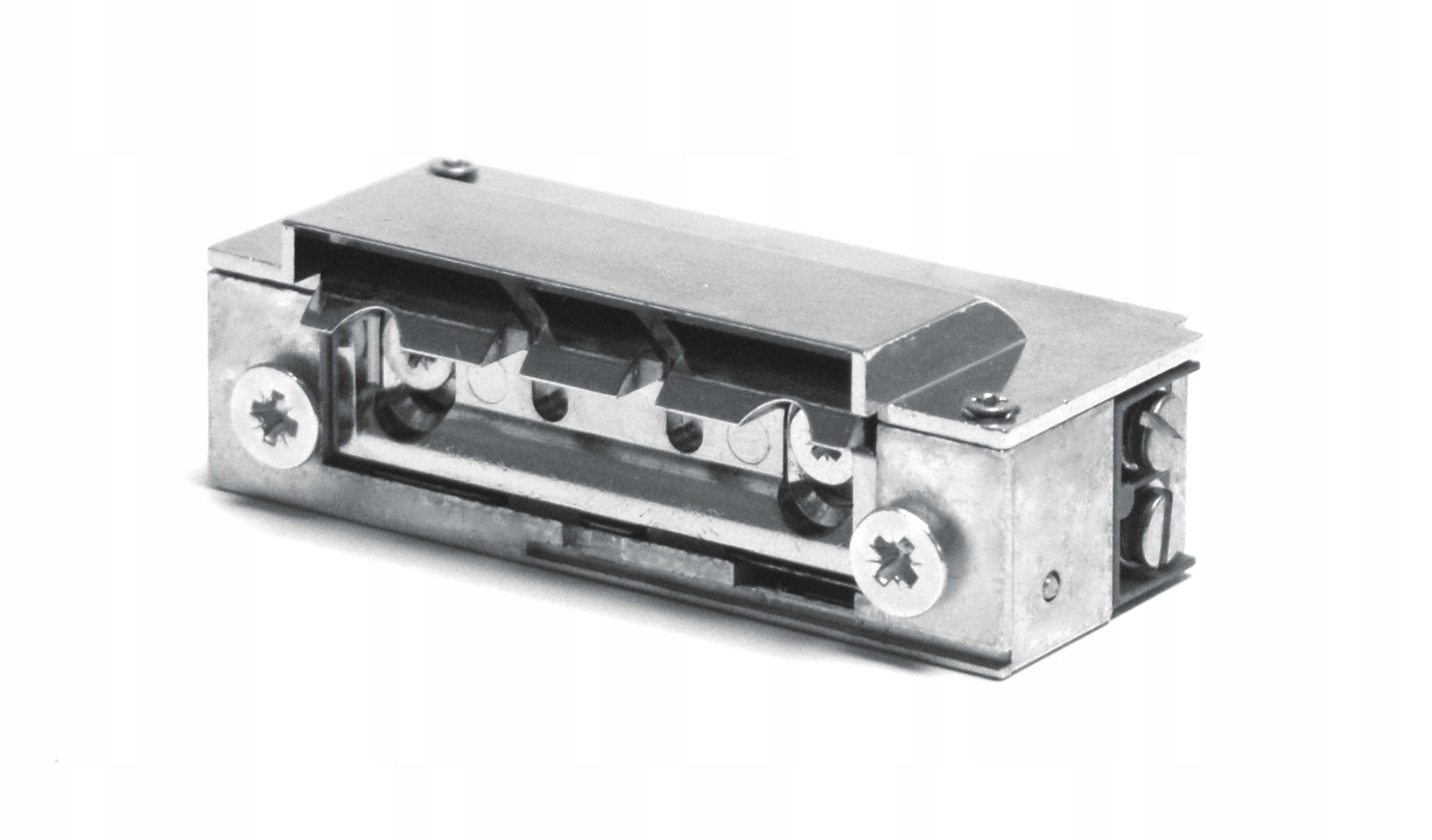

XS12U-C HARTTE cechuje zintegrowany wyślizg stanowiący osłonę zapadki, umożliwiający zamontowanie elektrozaczepu bez poszerzania otworu w ościeżnicy pod wychylający się zaczep. Wyślizg stosujemy gdy elektrozaczep jest zamontowany w centralnej części ościeżnicy, najczęściej znajduje zastosowanie w drzwiach bezprzylgowych (bezfelcowych).

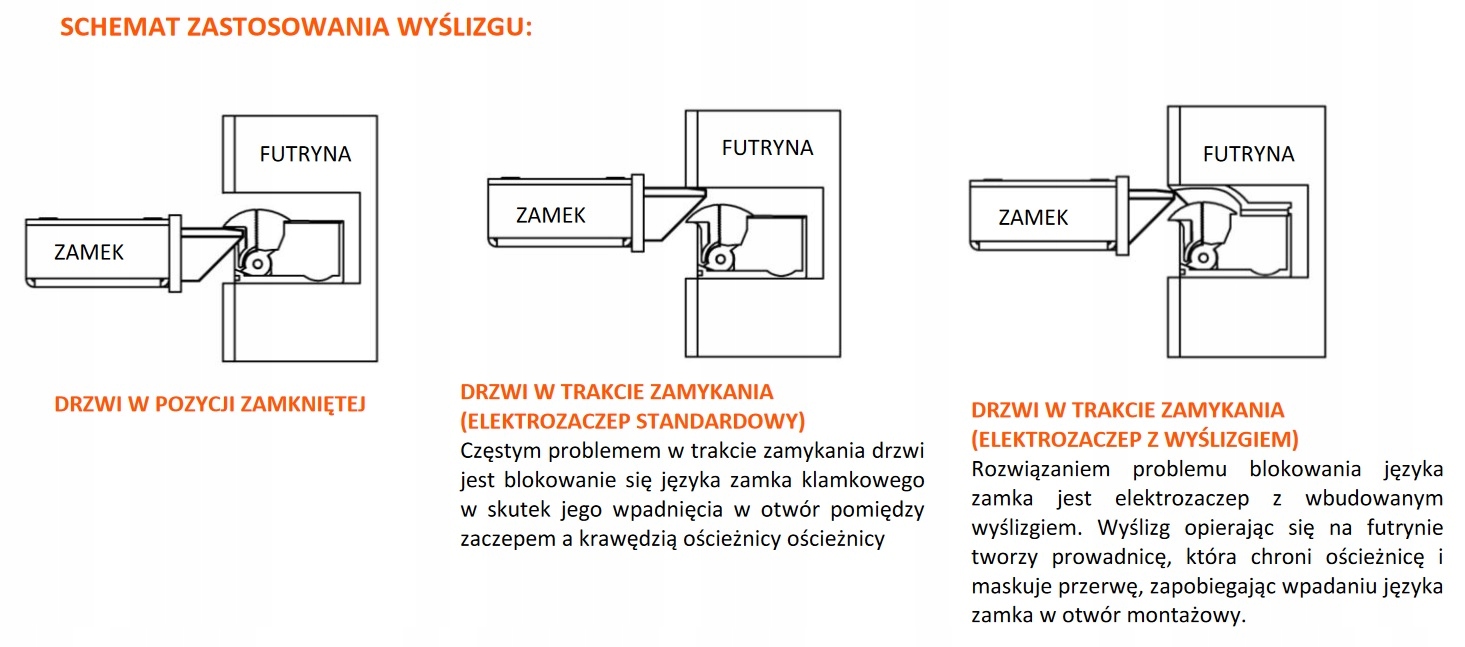

Wyślizg (prowadzenie języka zamka) zapewnia gładką pracę języka zamka klamkowego, jednocześnie chroniąc ościeżnicę przed zniszczeniem. Zapobiega również wpadaniu języka zamka klamkowego w przestrzeń pomiędzy elektrozaczepem a ościeżnicą, co może powodować zablokowanie drzwi. Wyślizg zintegrowany z elektrozaczepem, a także wyślizg zastosowany w blasze zaczepowej jest idealnym rozwiązaniem do drzwi bezprzylgowych (bezfelcowych) i wąskich ościeżnic.

Posiada symetryczną obudowę, regulowany zaczep w zakresie 3 mm. Możliwość montażu w drzwiach lewych i prawych.

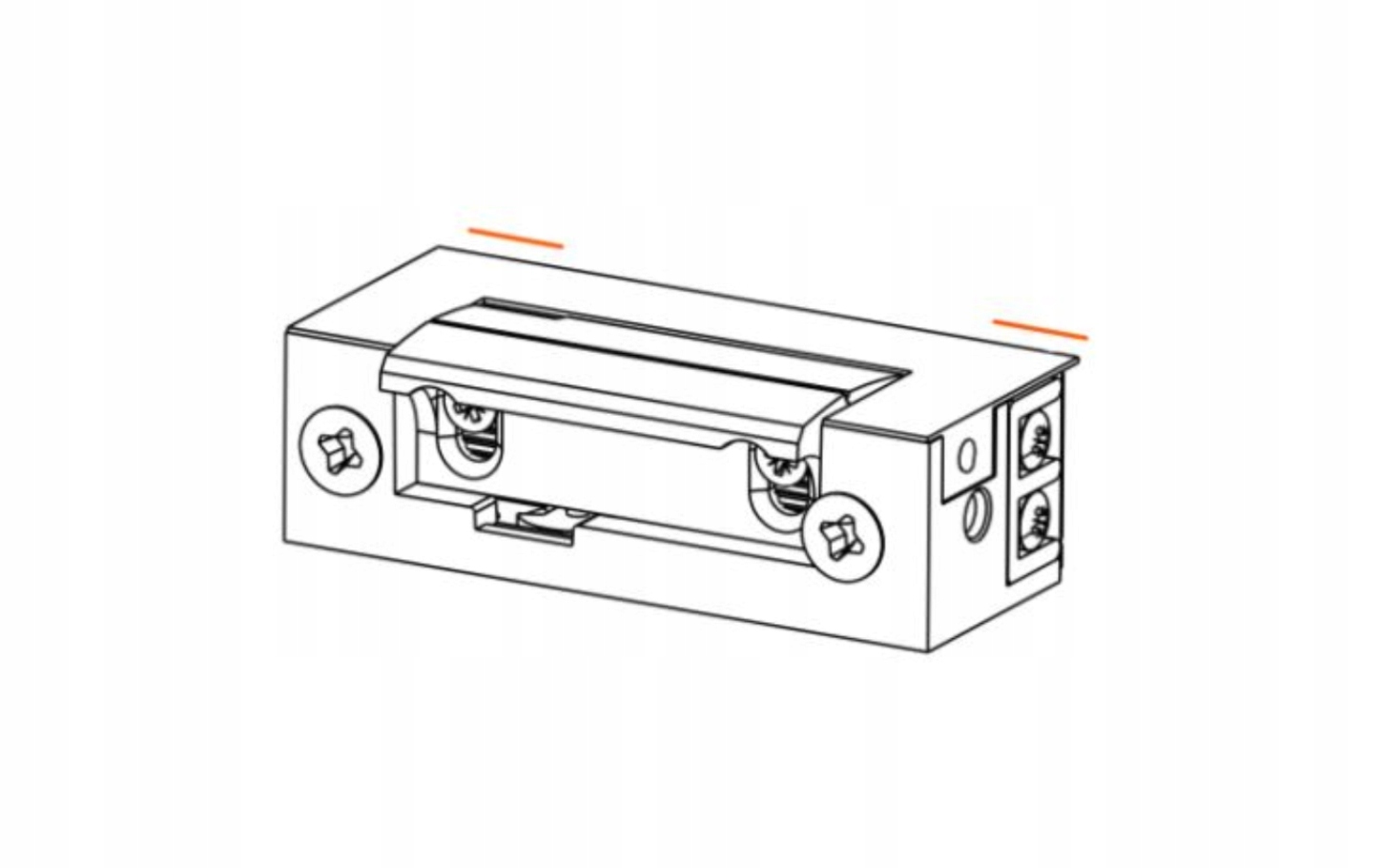

Budowa symetryczna – odległość do końca obudowy po obu stronach zaczepu jest równy,co ułatwia montaż ze względu na mniejszy rozmiar niż w wersji asymetrycznej. Dodatkowym atutem jest otworowanie na tej samej wysokości w ościeżnicy bez względu na kierunek drzwi.

Najważniejsze cechy elektrozaczepu XS12U-C:

• zintegrowany wyślizg
• typ pracy NC (normalnie zamknięty)
• napięcie zasilania 10-14V AC/DC
• oporność 17,6 Ohm
• pobór prądu AC 480 mA
• pobór prądu DC 680 mA
• symetryczna budowa

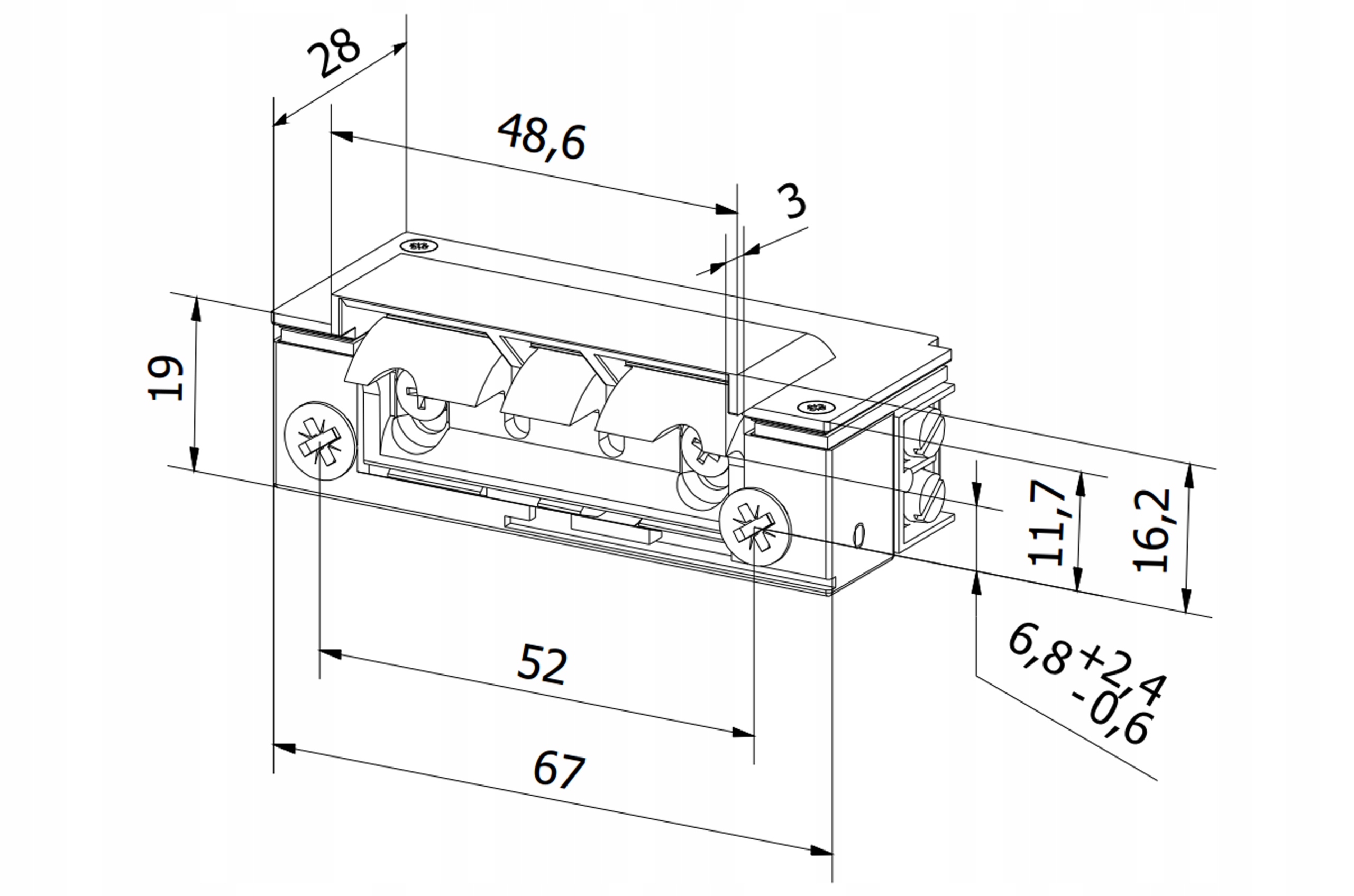

• wymiary: szerokość x wysokość x głębokość: 19(23,5) mm x 67 mm x 28mm
• wytrzymałość mechaniczna – nacisk 3000N (300kg)
• wytrzymałość mechaniczna – cykle otwierania 200 000
• do drzwi lewych i prawych regulowany zaczep w zakresie 3mm
• Radialny zaczep – umożliwia mniejszy otwór pod elektrozaczep w ościeżnicy

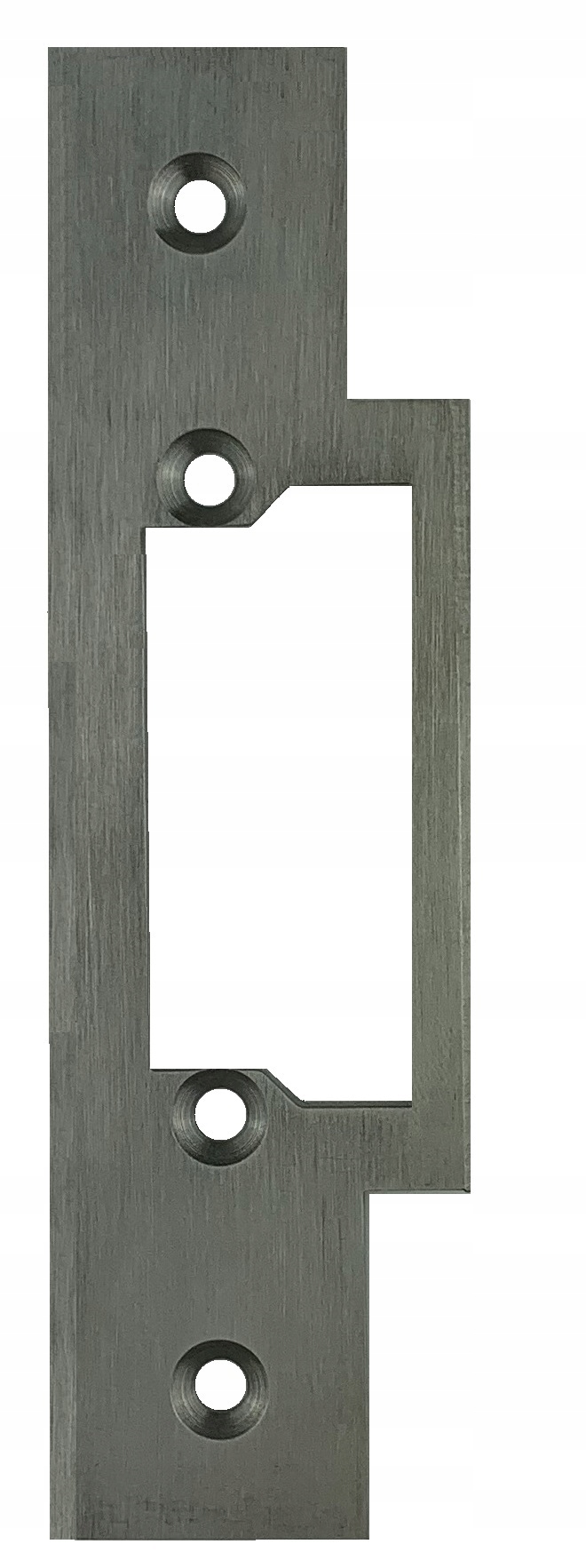

Firma BIRA produkuje także blachy zaczepowe. Poniżej przykładowa krótka, zamknięta blacha, dedykowana do elektrozaczepów z wyślizgiem. Nie wchodzi ona w skład tej aukcji. Można ją nabyć osobno. W naszej ofercie znajduje się kilkanaście ich rodzajów: krótkie, długie, płaskie, kątowe, itp.

Jak dobrać blachę montażową

Bardzo istotnym czynnikiem przy wyborze blachy zaczepowej jest umiejscowienie elektrozaczepu – na krawędzi ościeżnicylub w głębi, w centralnej części. Ważną rolę będzie tu odgrywał zastosowany zamek, gdyż to język zamka klamkowego wyznacza nam położenie elektrozaczepu, z którym ma współpracować. Przy montażu na krawędzi ościeżnicy wykorzystywane są blachy płaskie i kątowe, tymczasem przy umiejscowieniu elektrozaczepu w centralnej części ramy, będziemy potrzebować zamkniętej blachy  z wyślizgiem (wyślizg zapewnia prowadzenie języka zamka klamkowego i zabezpiecza ościeżnicę przed zniszczeniem i zarysowaniem)  dostosowanej do elektrozaczepu ze zintegrowanym wyślizgiem.

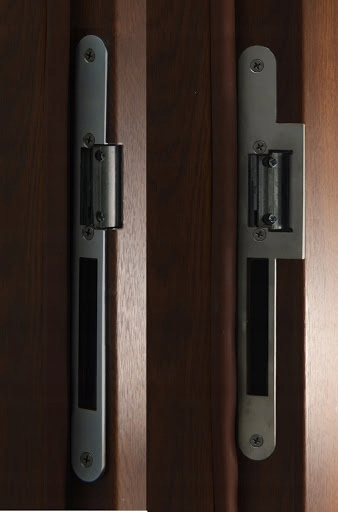

Na obrazku poniżej, z lewej - elektrozaczep zamontowany na krawędzi z użyciem blachy otwartej. Z prawej - elektrozaczep z wyślizgiem zamontowany na środku ościeżnicy, z użyciem dedykowanej blachy zamkniętej.

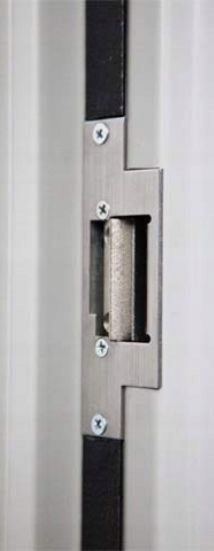

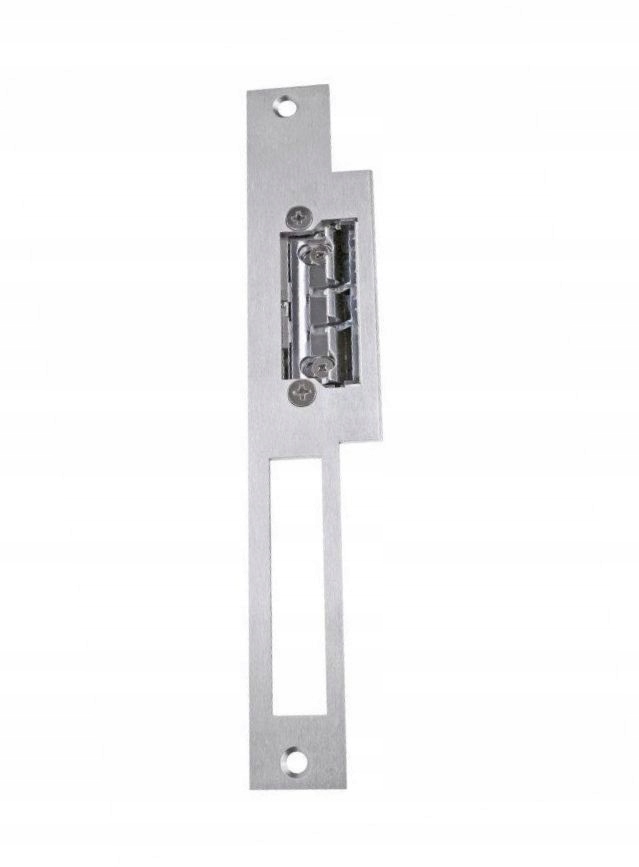

Przykład montażu elektrozaczepu z wyślizgiem, wraz z blachą montażową.

Dodatkowo...

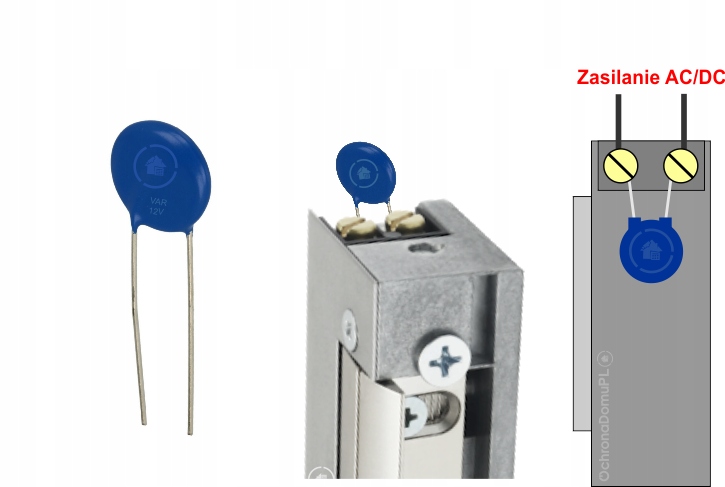

Wraz z elektrozaczepem zalecamy stosować warystor. Chroni on elektrozaczep i system kontroli dostępu przed szkodami wywołanymi przepięciami elektrycznymi. Jego podstawową funkcją jest redukcja tzw. pików elektrycznych, które negatywnie wpływają na urządzenia elektroniczne w systemach kontroli dostępu. Skoki napięcia występują podczas ściągania zasilania z cewki (elektrozaczep zawiera cewkę). Warystor eliminuje skoki powyżej 18V w przypadku zasilania napięciem stałym, i powyżej 14V w przypadku zasilania napięciem zmiennym.

Zalecany jest zarówno w przypadku zaawansowanych systemów kontroli dostępu, jak i w przypadku najprostszych rozwiązań, takich jak autonomiczne zamki szyfrowe, domofony, wideodomofony, itp.

Proste podłączenie i niewielki koszt sprawiają że ten niewielki element cieszy się dużym zainteresowaniem zarówno ze strony profesjonalnych instalatorów, jak i amatorów - majsterkowiczów. Zyski z jego zastosowania mogą być nieporównywalnie większe od kosztów jego zakupu.

Warystor nie wchodzi w skład tej aukcji. Posiadamy w sprzedaży warystory, a dostępne są na naszej innej aukcji.
