XS24R-C Elektrozaczep rewersyjny wyślizg 24V DC BIRA HARTTE

BIRA TRADE to polska, prywatna firma produkcyjna, specjalizująca się w projektowaniu, produkcji i dystrybucji mechanicznych i elektromechanicznych rozwiązań do systemów kontroli dostępu. Wiedza i 30-letnie doświadczenie na rynku zabezpieczeń umożliwia oferowanie produktów najwyższej jakości, zaprojektowanych i wyprodukowanych zgodnie z nowoczesnymi technologiami, europejskimi standardami oraz oczekiwaniami klientów.

Od ponad 20 lat BIRA TRADE produkuje elektrozaczepy, co pozwala odpowiedzieć na potrzeby zarówno rynku rodzimego, jak i krajów eksportowych. Zakład produkcyjny mieści się w Michałowicach, blisko Warszawy.

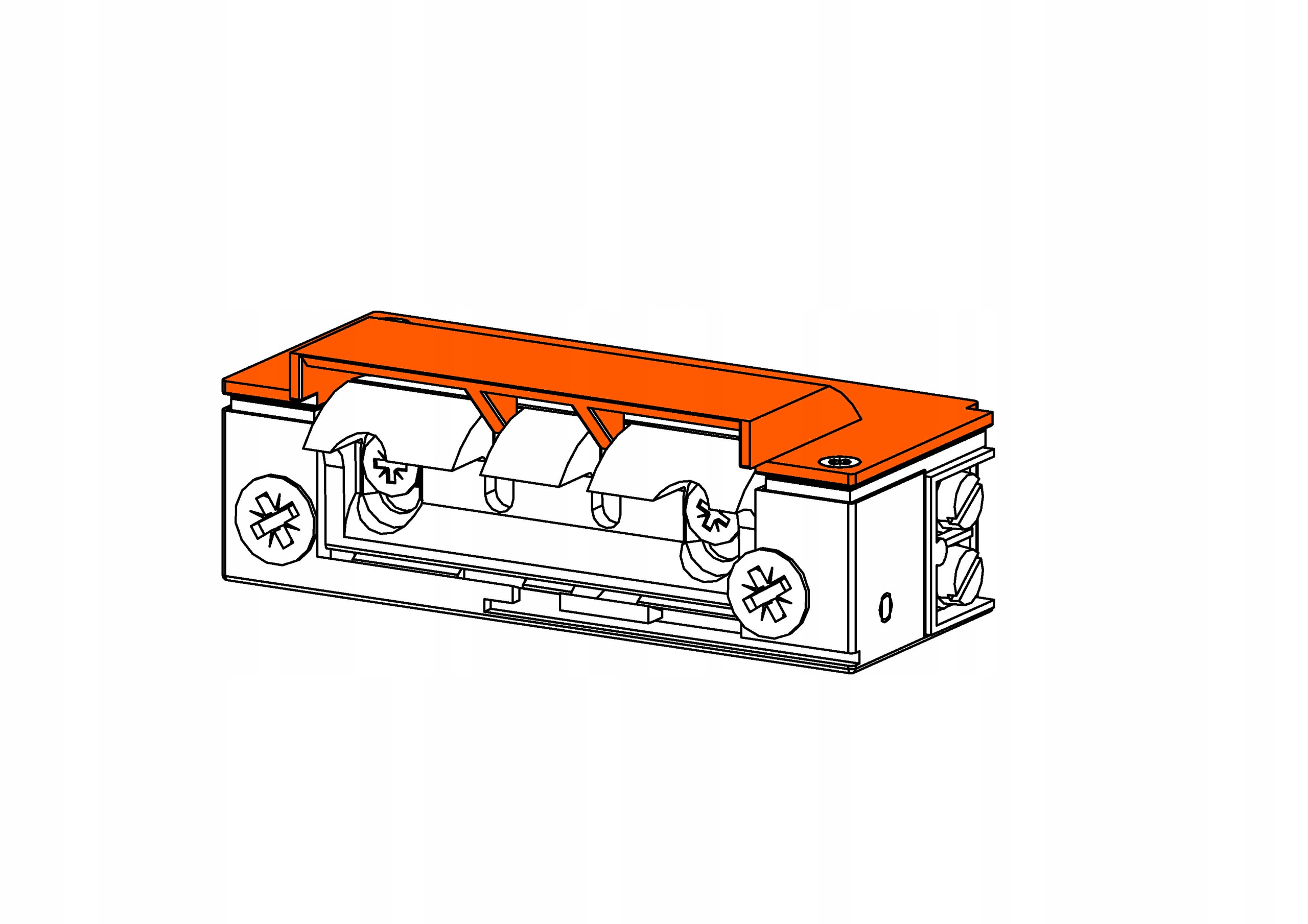

XS24R-C HARTTE cechuje zintegrowany wyślizg stanowiący osłonę zapadki, umożliwiający zamontowanie elektrozaczepu bez poszerzania otworu w ościeżnicy pod wychylający się zaczep. Wyślizg stosujemy gdy elektrozaczep jest zamontowany w centralnej części ościeżnicy, najczęściej znajduje zastosowanie w drzwiach bezprzylgowych (bezfelcowych).

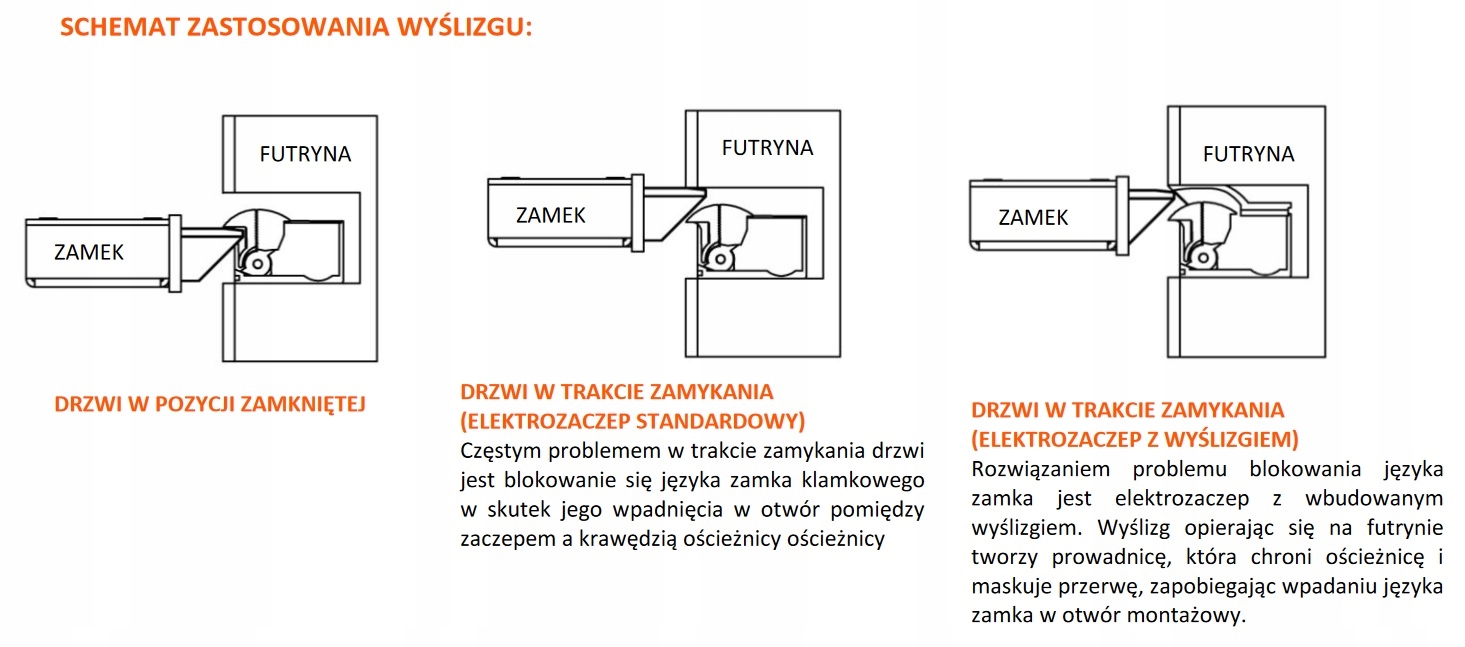

Wyślizg (prowadzenie języka zamka) zapewnia gładką pracę języka zamka klamkowego, jednocześnie chroniąc ościeżnicę przed zniszczeniem. Zapobiega również wpadaniu języka zamka klamkowego w przestrzeń pomiędzy elektrozaczepem a ościeżnicą, co może powodować zablokowanie drzwi. Wyślizg zintegrowany z elektrozaczepem, a także wyślizg zastosowany w blasze zaczepowej jest idealnym rozwiązaniem do drzwi bezprzylgowych (bezfelcowych) i wąskich ościeżnic.

Posiada symetryczną obudowę, regulowany zaczep w zakresie 3 mm. Możliwość montażu w drzwiach lewych i prawych.

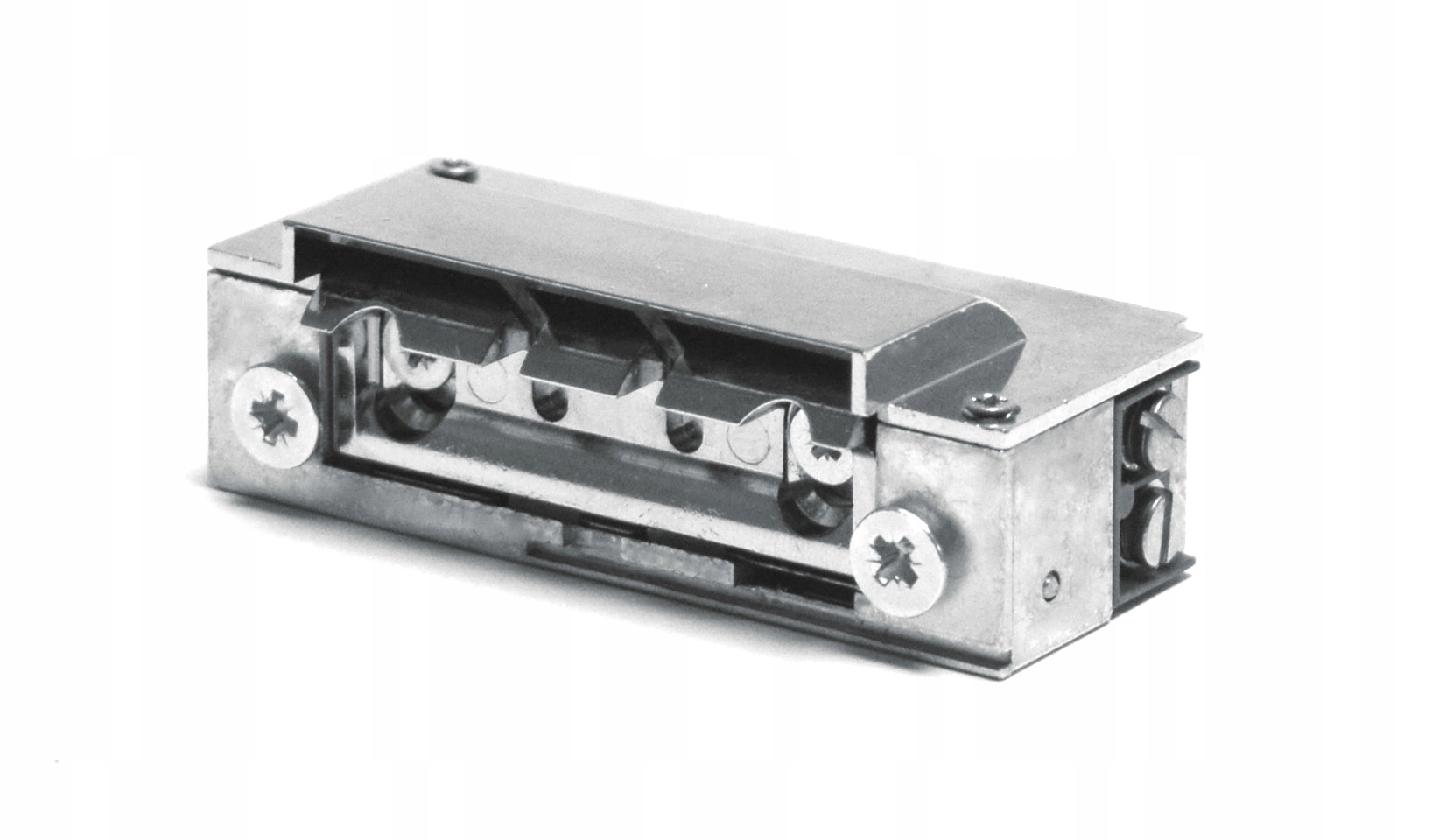

XS24R-C jest wysokiej klasy elektrozaczepem rewersyjnym który charakteryzuje się niskim poborem prądu. Działa odwrotnie w stosunku do standardowego elektrozaczepu. Normalnie jest otwarty. Jeśli go zasilimy to zamyka się. Wykorzystywany jest przede wszystkim do dróg ewakuacyjnych. W przypadku pożaru lub zagrożenia, kiedy zabraknie prądu drogi ewakuacyjne powinny zostać otwarte.

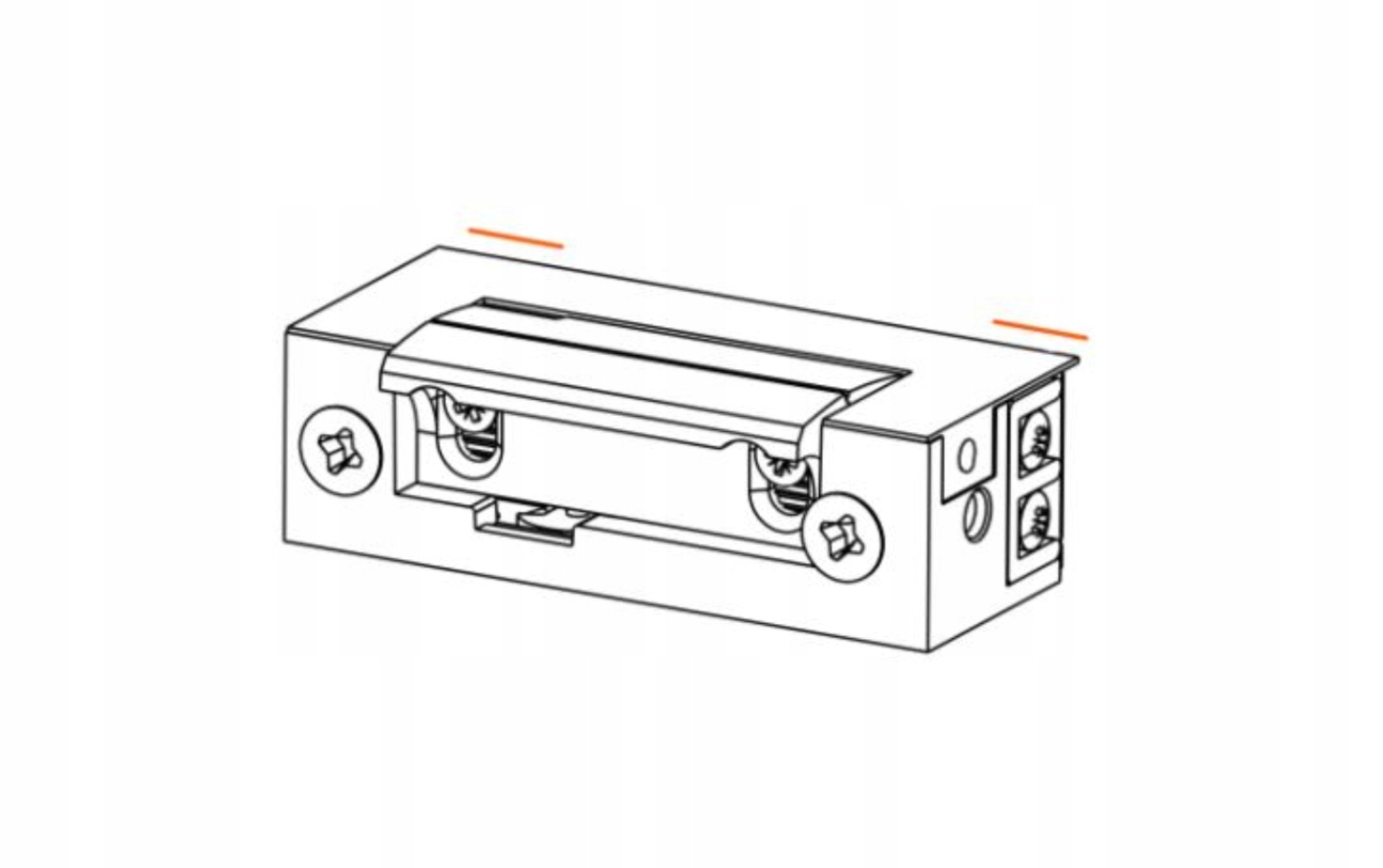

Elektrozaczepy z serii XS są wąskie (tylko 16 mm szerokości + 3mm blacha) i mają niewielkie wymiary, umożliwiające montaż w wąskich profilach i ościeżnicach drzwiowych. Zbudowane są symetrycznie – doskonale sprawdzają się w drzwiach lewych i prawych różnego typu. Zaczep posiada możliwość regulacji w zakresie 3mm i ma radialny kształt (nie wychodzi poza obrys elektrozamka) - wymaga mniejszego otworowania, co ułatwia i przyspiesza montaż.

Budowa symetryczna – odległość do końca obudowy po obu stronach zaczepu jest równy,co ułatwia montaż ze względu na mniejszy rozmiar niż w wersji asymetrycznej. Dodatkowym atutem jest otworowanie na tej samej wysokości w ościeżnicy bez względu na kierunek drzwi.

Najważniejsze cechy elektrozaczepu XS24R-C:

• zintegrowany wyślizg
• typ pracy NO (normalnie otwarty) rewersyjny
• napięcie zasilania 20-26V DC
• oporność 230 Ohm
• pobór prądu DC 100 mA (niskoprądowy)
• symetryczna budowa
• praca ciągła pod prądem(100%ED)

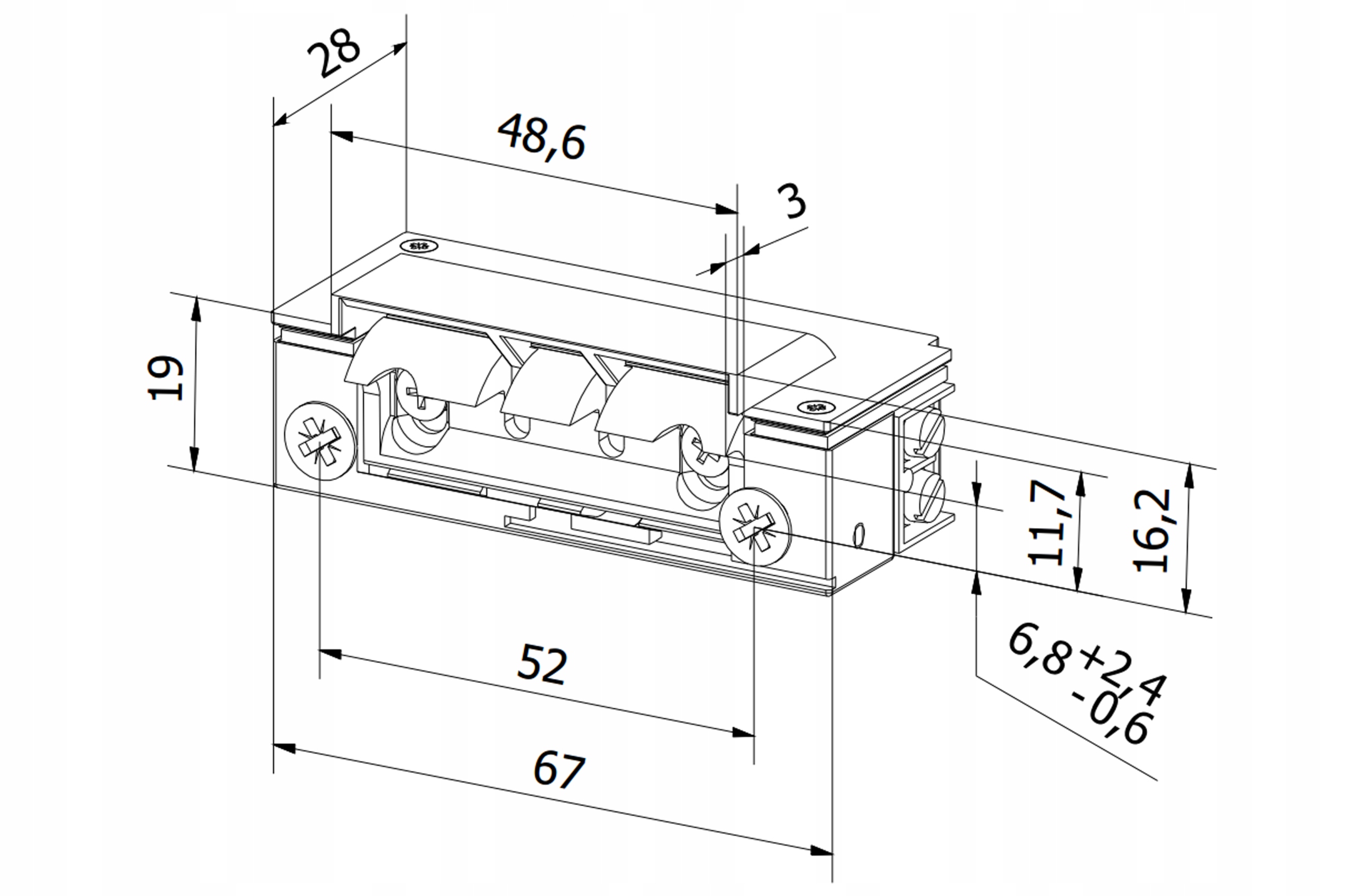

• wymiary: szerokość 19mm, wysokość 67mm, głębokość 28mm, szerokość z wyślizgiem 23,5 mm
• wytrzymałość mechaniczna – nacisk 3000N (300kg)
• wytrzymałość mechaniczna – cykle otwierania 200 000
• do drzwi lewych i prawych
• zaczep regulowany w zakresie 3mm
• radialny kształt zaczepu – podczas otwierania zaczep nie wychodzi poza obrys zamka

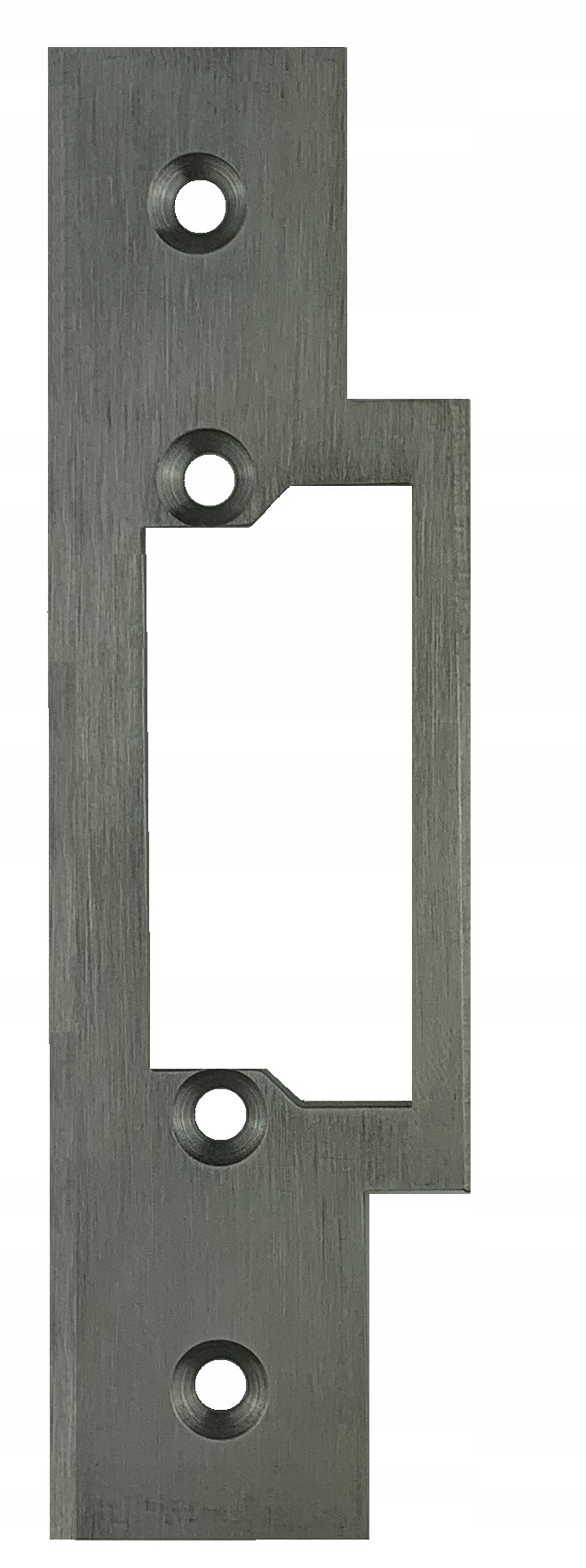

Firma BIRA produkuje także blachy zaczepowe. Poniżej przykładowa krótka, zamknięta blacha, dedykowana do elektrozaczepów z wyślizgiem. Nie wchodzi ona w skład tej aukcji. Można ją nabyć osobno. W naszej ofercie znajduje się kilkanaście ich rodzajów: krótkie, długie, płaskie, kątowe, itp.

Jak dobrać blachę montażową

Bardzo istotnym czynnikiem przy wyborze blachy zaczepowej jest umiejscowienie elektrozaczepu – na krawędzi ościeżnicylub w głębi, w centralnej części. Ważną rolę będzie tu odgrywał zastosowany zamek, gdyż to język zamka klamkowego wyznacza nam położenie elektrozaczepu, z którym ma współpracować. Przy montażu na krawędzi ościeżnicy wykorzystywane są blachy płaskie i kątowe, tymczasem przy umiejscowieniu elektrozaczepu w centralnej części ramy, będziemy potrzebować zamkniętej blachy  z wyślizgiem (wyślizg zapewnia prowadzenie języka zamka klamkowego i zabezpiecza ościeżnicę przed zniszczeniem i zarysowaniem)  dostosowanej do elektrozaczepu ze zintegrowanym wyślizgiem.

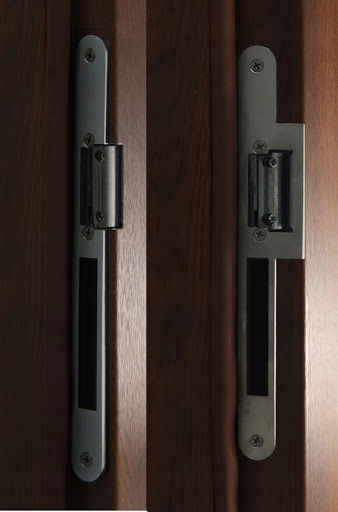

Na obrazku poniżej, z lewej - elektrozaczep zamontowany na krawędzi z użyciem blachy otwartej. Z prawej - elektrozaczep z wyślizgiem zamontowany na środku ościeżnicy, z użyciem dedykowanej blachy zamkniętej.

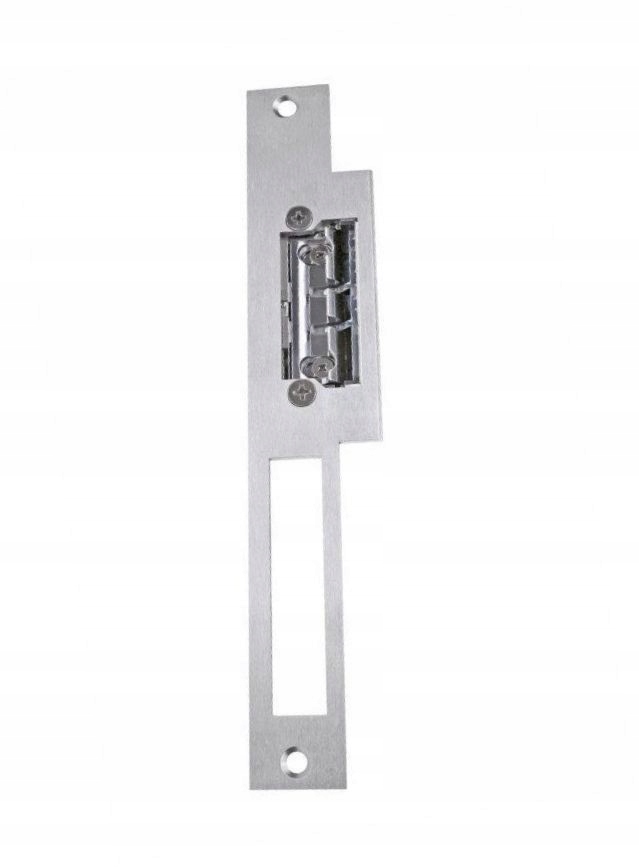

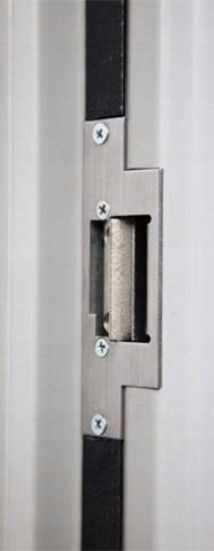

Przykład montażu elektrozaczepu z wyślizgiem, wraz z blachą montażową.

Dodatkowo...

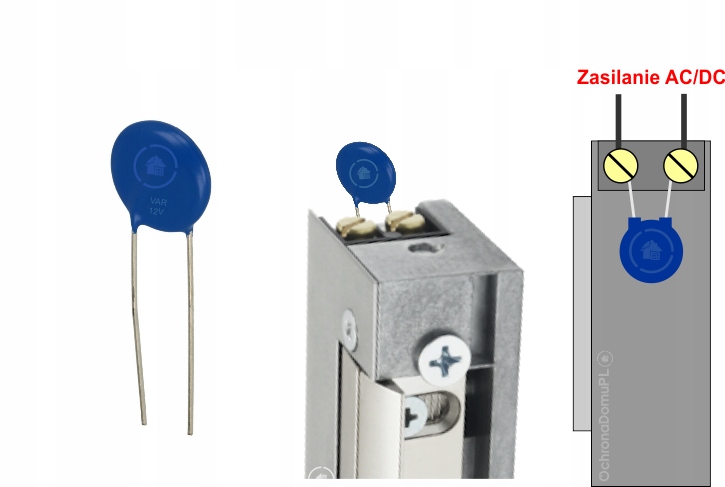

Warystor chroni elektrozaczep i system kontroli dostępu przed szkodami wywołanymi przepięciami elektrycznymi. Jego podstawową funkcją jest redukcja tzw. pików elektrycznych, które negatywnie wpływają na urządzenia elektroniczne w systemach kontroli dostępu. Skoki napięcia występują podczas ściągania zasilania z cewki (elektrozaczep zawiera cewkę). Warystor eliminuje skoki powyżej 31V w przypadku zasilania napięciem stałym, i powyżej 25V w przypadku zasilania napięciem zmiennym.

Zalecany jest zarówno w przypadku zaawansowanych systemów kontroli dostępu, jak i w przypadku najprostszych rozwiązań, takich jak autonomiczne zamki szyfrowe, domofony, wideodomofony, itp.

Proste podłączenie i niewielki koszt sprawiają że ten niewielki element cieszy się dużym zainteresowaniem zarówno ze strony profesjonalnych instalatorów, jak i amatorów - majsterkowiczów. Zyski z jego zastosowania mogą być nieporównywalnie większe od kosztów jego zakupu.

Warystor nie wchodzi w skład tej aukcji. Posiadamy w sprzedaży warystory, a dostępne są na naszej innej aukcji.
