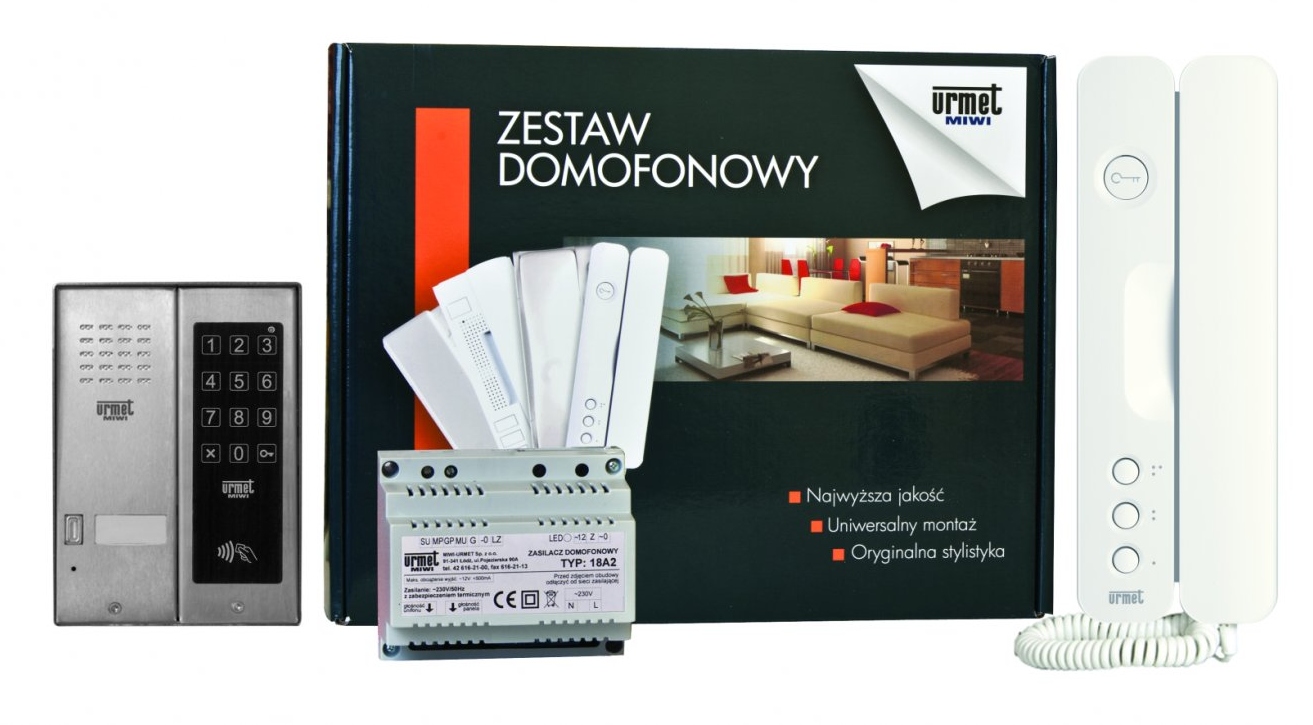

W skład zestawu wchodzą:

1. Unifon "SIGNO" z dodatkowym przyciskiem funkcyjnym np. do sterowania bramą wjazdową nr ref. 1140/1 - 1szt
2. Panel MIWUS z jednym przyciskiem wywołania zintegrowany z dotykowym zamkiem kodowym oraz czytnikiem zbliżeniowym RFID nr ref. 5025/1D-ZK-RF - 1szt (panel montowany jest natynkowo, do montażu podtynkowego wymagana jest dodatkowo ramka 525/RP2 - brak w zestawie)
3. Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)
4. Klucze (breloczki) zbliżeniowe RFID Unique 125kHz nr ref. 1052/KZ - 2szt

5025/401-ZK-RF Zestaw domofonowy analogowy, jednorodzinny z panelem MIWUS zintegrowanym z dotykowym zamkiem kodowym oraz czytnikiem zbliżeniowym RFID i unifonem SIGNO

• Nr ref.: 5025/401-ZK-RF
• Obciążalność przekaźnika: 2A; 60VDC / 125VAC
• Seria Panelu: 5025
• Linia stylistyczna unifonu: Signo
• System: 4+n
• Ilość użytkowników: jeden
• Ilość przycisków: 1+1-unifon, 1-panel
• Wymiar: Panel: 152 x 110 x 23-35 mm; Unifon: 225 x 80 x 40mm (wys. x szer. x gł.)
• Wymiar etykiety: 13 x 30 mm (wys. x szer.)
• Materiał: Panel: Stal nierdzewna; Unifon: ABS
• Kolor: biały
• Montaż: natynkowy (opcjonalnie podtynkowy)
• Napięcie zasilania: 12VAC
• Stopień ochrony: IK07
• Temp. pracy: Panel -20°C ÷ +45°Cl; Unifon: Pokojowa

CHARAKTERYSTYCZNE CECHY ZESTAWU DOMOFONOWEGO:

1. Wąski WANDALOODPORNY (IK07) panel MIWUS z daszkiem o szerokości 11cm - idealny na słupki ogrodzeniowe. Wymiary panelu: 152 x 110 x 23-35 mm (wys. x szer. x gł.) lub z ramka podtynkową (brak w zestawie) 175 x 135 x 23.6 mm (wys. x szer. x gł.).

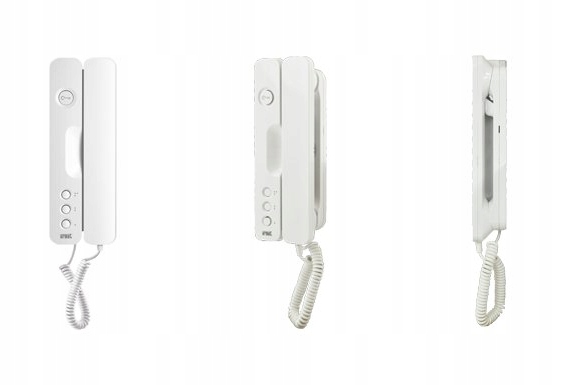

2. Unifon "SIGNO" nr ref. 1140/1 z przyciskiem do otwierania elektrozaczepu oraz dodatkowym przyciskiem funkcyjnym do sterowania np. bramą wjazdową. Unifon posiada mozliwość zamontowania dodatkowych dwóch przycisków funkcyjnych nr ref. 1140/55 (brak zestawie).

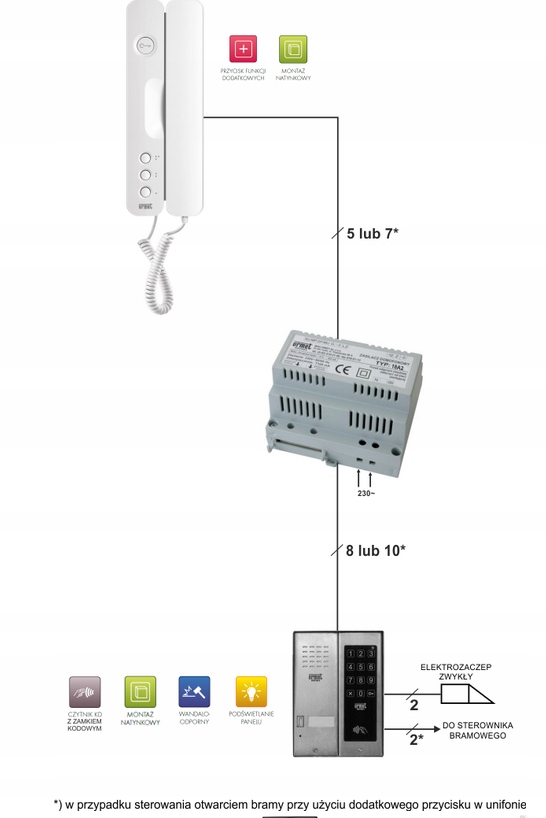

3. Cała instalacja opiera się na rozwiązaniach wieloprzewodowych (przykładowy schemat blokowy instalacji poniżej).
4. Możliwość podłączenia "przycisku wyjścia" umieszczonego w obrębie wyjścia z posesji.
5. Możliwość dokupienia regulatora głosności wywołania z wyłącznikiem do unifonu (nr ref. 1140/53 - brak w zestawie)
6. Elektrozaczep (brak w zestawie) podłączany bezpośrednio z panelu.
7. Do montażu podtynkowego panelu wymagana jest ramka podtynkowa 525/RP2 (brak w zestawie)
8. Wbudowany czytnik zbliżeniowy RFID zintegrowany z zamkiem kodowym jest urządzeniem kontroli dostępu przeznaczonym do pracy samodzielnej (autonomicznej). Obsługuje on breloczki oraz karty RFID standardu UNIQUE 125 kHz (np. nr. ref. 1052/KZ lub ISO CARD) oraz kody otwarcia z zakresu od 4 do 8 cyfr. Front modułu czytnika z klawiaturą wykonany jest z blachy nierdzewnej i pleksi. Podświetlany jest na kolor czerwony. W momencie otwarcia drzwi kolor czerwony gaśnie, a podświetlenie zmienia się na kolor zielony. W module istnieje możliwość regulacji jasności podświetlenia. Moduł posiada konfigurowalną sygnalizację dźwiękową. Sygnalizację można wyłączyć zupełnie, lub ustawić jeden z trzech poziomów głośności. Do modułu można podłączyć zewnętrzny przycisk, który spowoduje zachowanie się modułu w taki sposób, jak podczas przyłożenia zaprogramowanego klucza – tzw. przycisk otwarcia (przycisk listonosza). Istnieje możliwość konfiguracji ustawień modułu, dodawania, usuwania i edytowania kluczy/kart oraz kodów poprzez przycisk programowania PROG, klucz MASTER lub oprogramowanie na PC.

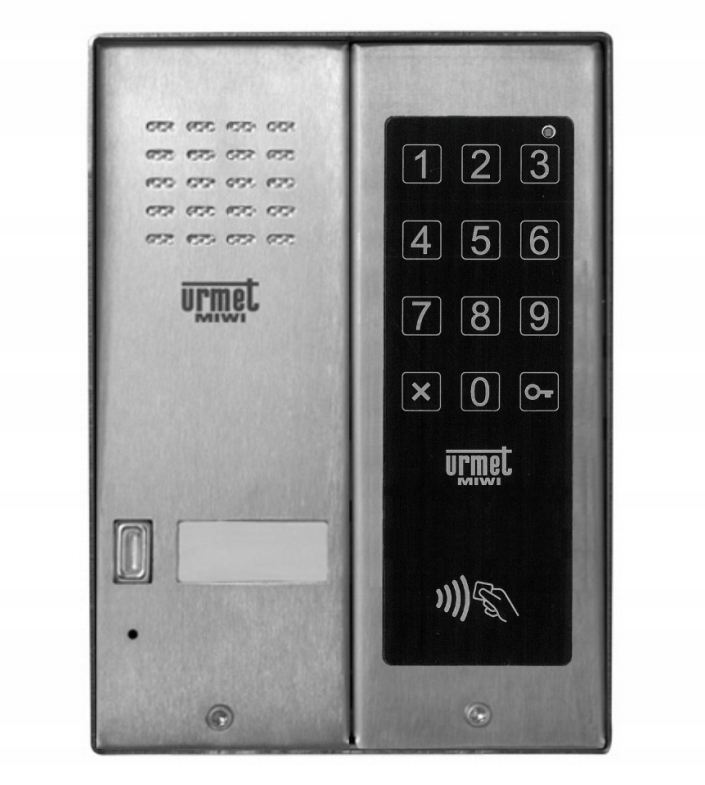

5025/1D-ZK-RF Panel audio jednoprzyciskowy (1-rodzinny) z czytnikiem zbliżeniowym kart/kluczy RFID oraz dotykowym zamkiem kodowym

• Panel wykonany jest z blachy nierdzewnej (wandaloodporny).
• Jego niewielkie wymiary sprawiają, iż doskonale nadaje się do montażu na słupkach ogrodzeniowych metalowych jak i murowanych.
• Dodatkowe zabezpieczenie stanowią śruby patentowe mocujące płyty czołowe.
• Panel posiada wbudowany moduł rozmówny z 1 przyciskiem wywołania oraz czytnik zbliżeniowy kart/kluczy RFID zintegrowany z dotykowym zamkiem kodowym.
• Wbudowany czytnik zbliżeniowy RFID zintegrowany z zamkiem kodowym jest urządzeniem kontroli dostępu przeznaczonym do pracy samodzielnej (autonomicznej).
• Obsługuje on breloczki oraz karty RFID standardu UNIQUE 125 kHz (np. nr. ref. 1052/KZ lub ISO CARD) oraz kody otwarcia z zakresu od 4 do 8 cyfr.
• Front modułu czytnika z klawiaturą wykonany jest z blachy nierdzewnej i pleksi.
• Podświetlany jest na kolor czerwony. W momencie otwarcia drzwi kolor czerwony gaśnie, a podświetlenie zmienia się na kolor zielony. W module istnieje możliwość regulacji jasności podświetlenia.
• Moduł posiada konfigurowalną sygnalizację dźwiękową.
• Sygnalizację można wyłączyć zupełnie, lub ustawić jeden z trzech poziomów głośności.
• Do modułu można podłączyć zewnętrzny przycisk, który spowoduje zachowanie się modułu w taki sposób, jak podczas przyłożenia zaprogramowanego klucza – tzw. przycisk otwarcia (przycisk listonosza).
• Istnieje możliwość konfiguracji ustawień modułu, dodawania, usuwania i edytowania kluczy/kart oraz kodów poprzez przycisk programowania PROG, klucz MASTER lub oprogramowanie na PC.

OPIS ZŁĄCZ I ZACISKÓW POD PRZEWODY:

• - +/~ Zasilanie czytnika RFID AC / DC (polaryzacja dowolna).
• - –/~ Zasilanie czytnika RFID AC / DC (polaryzacja dowolna).
• - NC Styk przekaźnika normalnie zwarty.
• - COM Styk przekaźnika wspólny.
• - NO Styk przekaźnika normalnie otwarty.
• - PH Zacisk przycisku otwarcia (przycisku listonosza).
• - 441 „plus” wzmacniacza mikrofonu,
• - MK „minus” wzmacniacza mikrofonu,
• - GL, GL głośnik panelu,
• - AC, AC podświetlenie panelu.

Dane techniczne:

• Nr ref.: 5025/1D-ZK-RF
• Obciążalność przekaźnika: 2A; 60VDC / 125VAC
• Seria Panelu: 5025
• System: 4+n
• Ilość przycisków: 1
• Wymiar: 152 x 110 x 23-35 mm 175 x 135 x 23.6 mm (z ramką 525/RP2) (wys. x szer. x gł.)
• Materiał: Stal nierdzewna
• Montaż: natynkowy, podtynkowy
• Napięcie zasilania: 12VAC
• Stopień ochrony: IK 07
• Temp. pracy: -20°C ÷ +45°C

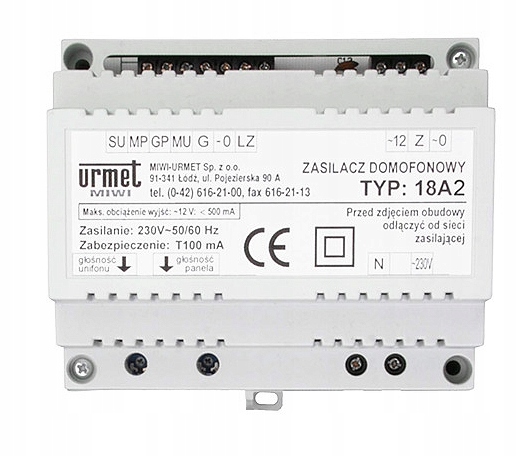

Zasilacz 18A2

• Zasilacz 18A2 należy do najnowszej generacji zasilaczy produkcji URMET.
• Przystosowany do systemu 4+N.
• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura).
• Zasilacz ten ma możliwość regulacji poziomu głośności unifonów oraz panela wejściowego.
• Zasilacz jest przystosowany do montażu na szynie DIN.
• Ponadto wyposażony jest w osłonkę zakrywającą zaciski przewodów. Pozwala to na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)
• Zasilacz posiada wbudowany triak, dzięki któremu obwód elektrozaczepu zamyka się na odcinku panel – zasilacz, co pozwala uniknąć spadku napięcia na linii zasilacz - unifon w trakcie otwarcia elektrozaczepu.
• Wbudowany dwutonowy generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów.

Dane techniczne:

• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

1052/KZ Klucz zbliżeniowy (UNIQUE 125 kHz)

Klucz (breloczek) kompatybilny z czytnikami RFID nr ref. 1052/MKD, 1052/ZK-RF, 5025/ZK-RF oraz 1052/70-RF
