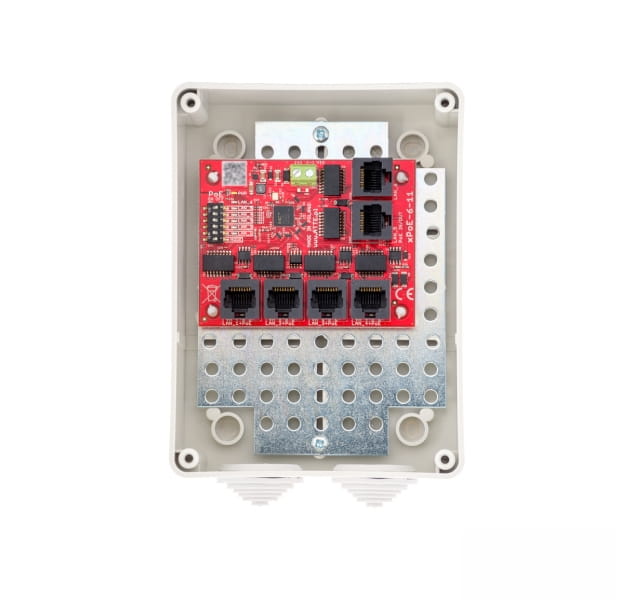

xPoE-6-11-S3 Switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink)
Dostępność:
Dostępny
Wysyłka w:
Natychmiast
Opis produktu
Najważniejsze cechy i funkcje:
- możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- szeroki zakres napięcia wejściowego (10...56VDC)
- napięcie wyjściowe = napięcie wejściowe
- do 70W mocy na porcie LAN_5 PoE IN/OUT
- do 40W mocy na pozostałych portach PoE
- zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
- możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- bardzo niski pobór mocy (<1,5W)
- montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
- możliwość zachowania zapasu kabli wewnątrz obudowy
- wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
- w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55
xPoE-6-11-S3 został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.
Niezarządzalne switche przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Obudowy zewnętrzne ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
Przykładowa konfiguracja IPB-5-10-S4 z wyniesionym punktem kamerowym opartym o XPOE-6-11-S3
Specyfikacja techniczna
|
Porty LAN
|
6 portów RJ45 10/100Mbps
(5xLAN+PoE, 1xUpLink)
|
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W LAN_1...LAN_5
802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
|
Obsługiwane nadajniki PoE (standard / moc max)
|
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
|
|
Wyjścia PoE (standard / tryb zasilania)
|
LAN_1...LAN5
PoE PASSIVE, mode B (4,5+) (7,8-) |
|
Wejście PoE (standard / tryb zasilania)
|
LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
|
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
|
LAN_1...LAN_4
0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót) |
|
Mikroprzełączniki SW1
|
przełącznik 1 "MODE"
- tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
|
Tryb pracy "Standard"
|
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
|
Tryb pracy "Long Range"
|
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
|
Zakres napięcia wejściowego
|
Vin 10...56VDC
|
|
Napięcie wyjściowe dla urządzeń PoE
|
Vout = Vin
|
|
Montaż obudowy
|
naścienny, uchwyty montażowe
|
|
Montaż urządzeń wewnątrz obudowy
|
systemowe otworowanie 4,8mm w rastrze 10,8mm
|
|
Zakres temperatur pracy
|
-25°C...+40°C
|
|
Obudowa (typ / materiał / kolor / przepusty kablowe)
|
ABOX-S3 / tworzywo / RAL7035 szary / zaślepka gumowa 2x29mm
|
|
Wymiary / masa netto / stopień ochrony
|
150x110x70mm / 0,36kg / IP55
|
