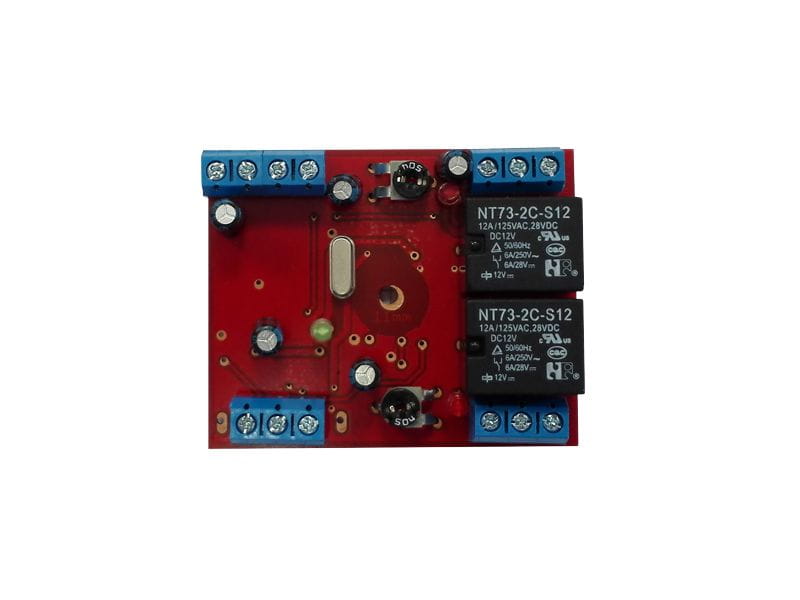

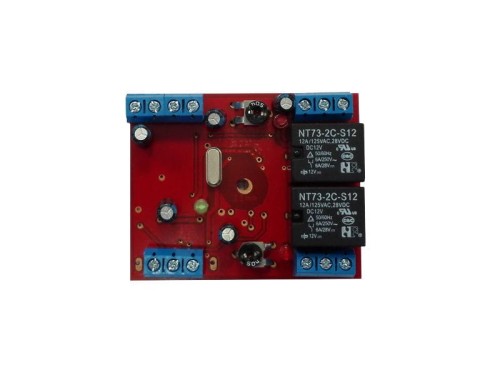

MD-RA3B Moduł przekaźnikowy COMMAX

Moduł przekaźnikowy MD-RA3B przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, (sygnalizowania) dodatkowymi przekaźnikami NO/NC za pomocą przycisku interkomu w wideodomofonach analogowych COMMAX.
Posiada 3 wejścia sterujące (możliwość podłączenia 3 lokatorów - np. w konfiguracji z kamerą DRC-3UC, sterowanie dwoma wyjściami NO/NC)
Możliwe jest też sterowanie przyciskiem klucza, jeśli moduł jest podłączony pod wolne wejście monitora analogowego. Jego zastosowanie znacznie zwiększa funkcjonalność systemu wideodomofonowego (np sterowanie oświetleniem, automatyką, funkcja wideo dzwonka...)

Moduł może być stosowany do sterowania urządzeniami o max poborze do 3A (nie zależnie od opisu na przekaźnikach), zapewnia separację galwaniczną obwodu sterującego od
wykonawczych. Zaleca się sterowanie tylko obwodami o napięciu bezpiecznym (nie zależnie od opisu na przekaźnikach). Do sterowania urządzeniami o wyższym napięciu i/lub prądzie należy
stosować dodatkowe zewnętrzne dodatkowe układy przekaźnikowe. W moduł został wbudowany układ uaktywniający dodatkowe wejście w monitorach (KAM2) generujący czarny
ekran oraz 2 oddzielne układy czasowe przekaźnikowe (1-30s) wyzwalane w tym samym czasie.

Opis wyprowadzeń
-12VDC umożliwia zasilanie układu z zasilacza dodatkowego 12VDC (150mA) *
-12VCAM1 zasilanie układu z monitora COMMAX dotyczy tylko obwodu P1 **
-12VCAM2 zasilanie układu z monitora COMMAX dotyczy tylko obwodu P2 **
-GND zacisk masy
-VDCAM2 podłączamy do wideo CAM2 monitora COMMAX (co symuluje impuls uaktywnienia
wejścia KAM2 w monitorze, generuje czarny ekran, równolegle można dołączyć kamerę CCTV)
-INT1-3 wejścia sterujące podłączane do monitora COMMAX, impuls sterowania na dowolnym
wyzwala P1 i P2) ***
-DZ sygnalizuje obecność zasilania 12VDC
-D1 sygnalizuje załączenie przekaźnika P1
-PR1 regulacja czasu podtrzymania P1 ok. 1~30s *(możliwe oznaczenie na płycie R-7)
-D2 sygnalizuje załączenie przekaźnika P2
-PR2 regulacja czasu podtrzymania P2 ok. 1~30s *(możliwe oznaczenie na płycie R-6)
-PR3 regulacja długości/czułości impulsu sterowania (możliwe oznaczenie na płycie R-30)
Podczas pierwszego uruchomienia PR3 powinien być w położeniu środkowym, umożliwia
dostosowanie modułu do różnych długości impulsów w różnych modelach monitorów COMMAX
* jeśli układ jest zasilany tylko z monitora 12VCAM1, 12VCAM2 to długość podtrzymania
przekaźników jest skracana razem z wygaszeniem ekranu monitora, aby tak się nie działo układ
wymaga dołączenia dodatkowego zasilania na zacisku 12VDC
** zaciski 12VCAM1 oraz 12VCAM2 można połączyć razem, wtedy oba przekaźniki są
załączane razem ale z odrębnymi czasami podtrzymania
*** poza impulsami generowanymi z monitorów COMMAX układ reaguje na 6-12VDC,
umożliwia np..dołączenie dodatkowych przycisków NO do wolnych zacisków INT 1-3

Montaż
Moduł dostarczany jest w puszce elektrycznej natynkowej IP44 lub więcej (zalecana gdy układ narażony jest na uszkodzenia typu zapylenie i wilgoć). Należy unikać montażu w pobliżu
urządzeń i przewodów elektrycznych mogących zakłócać prawidłową pracę modułu (np. silniki, napędy, przetwornice napięć, agregaty itp.)
Moduł może zwiększyć funkcjonalność monitorów COMMAX (sterowanie bramami, oświetleniem), może być wyzwalany zewnętrznymi przyciskami lub sygnałem z monitorów oraz
jako uniwersalny układ czasowy z dwoma oddzielnymi przekaźnikami sterowany napięciowo (np. podtrzymanie obwodu elektrozaczepu). Funkcjonalność i przykładowe zastosowanie
modułu opisano w poniższych przykładach.
Po poprawnym podłączeniu wg dowolnego schematu poniżej należy odłączyć i ponownie załączyć zasilanie wszystkich monitorów w systemie.
Podczas pierwszego uruchomienia PR3 powinien być w położeniu środkowym. PR3 umożliwia regulację czułości układu na długość impulsu sterowania)
