Wideodomofon dwurodzinny natynkowy M1023B VIDOS DUO

SYSTEM VIDOS DUO

Niepolaryzowane, dwużyłowe połączenie i współpraca z modułami funkcyjnymi to niezawodne i bardzo komfortowe rozwiązanie instalacyjne sprawdzające się w niemal każdych warunkach. Urządzenia odznaczają się doskonałą jakością wykonania i funkcjami zarezerwowanymi dotychczas dla produktów najwyższych serii. Gustowne wzornictwo łączy wszystkie zalety systemu DUO w jedną całość tworząc tym samym produkt najwyższej próby.

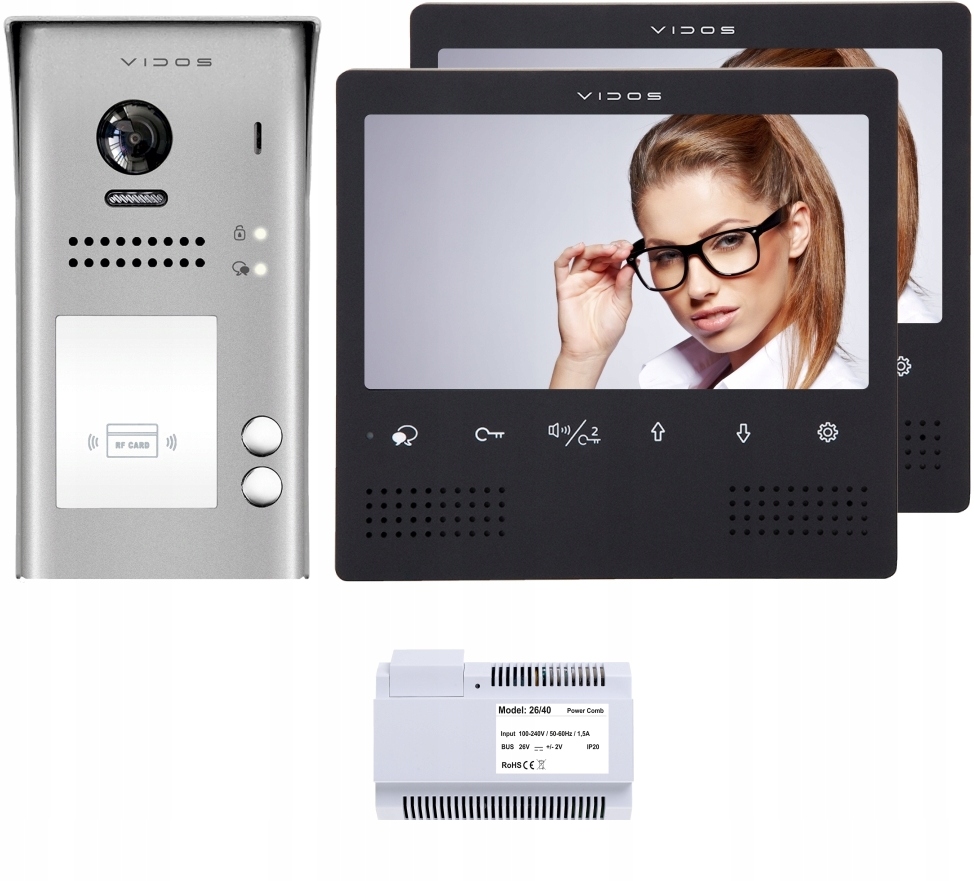

Zestaw składa się z:

• S1102A - stacja natynkowa dwuabonentowa
• M1023B-2 - monitor sensoryczny 7"
• M1023B-2 - monitor sensoryczny 7"
• P26/40 - zasilacz

Elektrozaczep nie wchodzi w skład zestawu. Dostępny jest na innych naszych aukcjach (w zależności od potrzeb może być zwykły, z wyłącznikiem, z pamięcią, z sygnalizacją, wąski, itp)

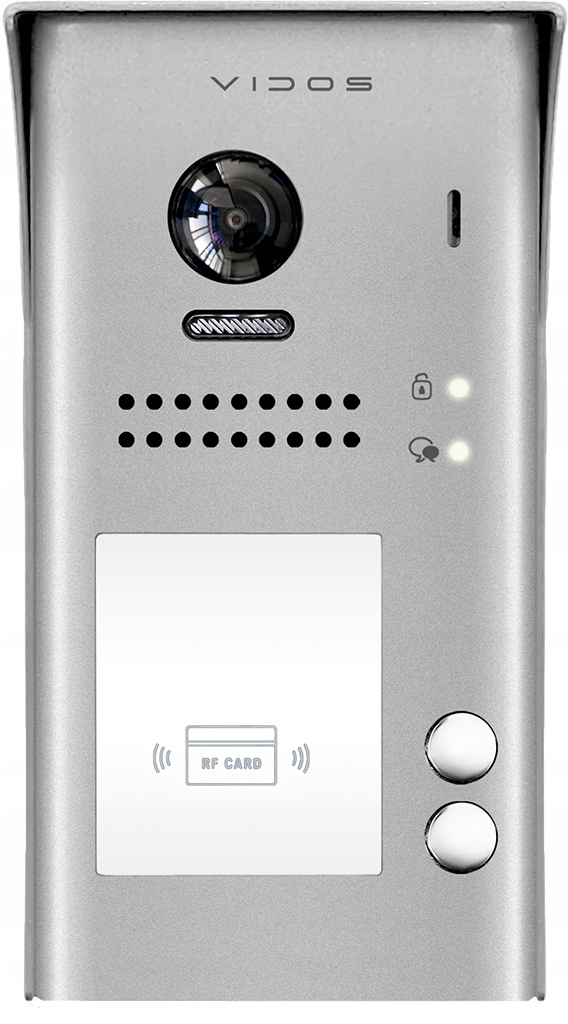

S1102A - Stacja bramowa natynkowa, dwuabonentowa

Stacja bramowa dwuoabonentowa systemu DUO z wbudowanym czytnikiem zbliżeniowym umożliwiającym otwieranie wejścia za pomocą karty lub breloków.Wyróżnia się wytrzymałą i estetycznie wykonaną obudową ze stopu aluminium. Posiada wbudowany podświetlany czytnik zbliżeniowy (kolor podświetlenia – biały). Maksymalna ilość zaprogramowanych tagów to aż 320 a dodawanie i usuwanie użytkowników odbywa się za pomocą specjalnych breloków MASTER, które są w komplecie.

Oświetlacz LED pozwala na komfortowe korzystanie z urządzenia w warunkach niedostatecznej widoczności. Zaletą modeli z serii S11xx jest szerokokątny obiektyw umożliwiający obserwację w zakresie 105° w szerokości z dodatkową funkcją zbliżania obrazu ( zoom ). Stacja bramowa posiada wbudowane złącze dla czujki ruchu (PIR), co pozwala na podłączenie takiej czujki i korzystanie z jej funkcji detekcji ruchu ( Funkcja detekcji jest dostępna tylko z monitorami – M1021 ). Stacja ta posiada możliwość sterowania dwoma przekaźnikami ( drugi przekaźnik z modułem B5).Max. obsługiwana ilość urządzeń wewnętrznych (monitory / unifony – 12 )

FUNKCJE:

• Wandaloodporna obudowa z aluminium.
• Montaż natynkowy.
• Kamera 600TVL, kąt widzenia obiektywu 105°
• Wbudowany czytnik zbliżeniowy RFID w standardzie UNIQUE 125kHz.
• W zestawie breloki MASTER do programowania użytkowników RFID
• Podświetlany szyld informacyjny. Regulowana jasność podświetlenia.
• 1 wyjście przekaźnikowe (drugi przekaźnik przez moduł B5 ).
• Wyjście do podłączenia czujnika detekcji ruchu (PIR).
• Funkcja ( zoom ) zbliżania obrazu.
• Podświetlenie nocne LED – (światło białe).
• Wskaźnik rozpoczęcia rozmowy i otwarcia rygla.
• Obsługuje elektrozaczepy i zwory elektromagnetyczne.
• Konfiguracja i adresowanie przy użyciu przycisków funkcyjnych.
• Ilość obsługiwanych urządzeń wewnętrznych – 26 (po 13 dla każdego lokalu)
• Obsługuje funkcję interkomu
• Stopień ochrony IP54.
• Wymiary: 176 x 90 x 27mm.
• Współpracuje ze wszystkimi monitorami i unifonami z serii DUO

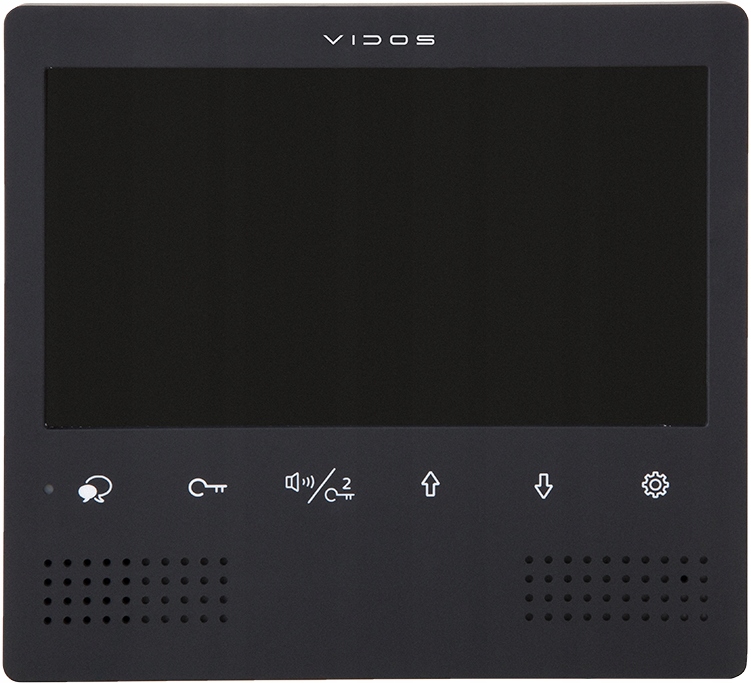

M1023B - Monitor wideodomofonu 7'', sensoryczny, czarny

(w zestawie są 2 monitory)

Monitor M1023B przeznaczony jest do pracy w systemie VIDOS DUO. Dedykowany dla systemów zarówno jednorodzinnych jak i wieloabonentowych.

Posiada 7″ wyświetlacz oraz intuicyjne menu ekranowe łatwe w nawigowaniu.

Monitor obsługuje maksymalnie do 4 stacji bramowych i poza furtką, po dodaniu modułu B5 może sterować także bramą automatyczną.

Posiada funkcję rozbudowanego interkomu i moze działać jako:

Interkom wewnętrzny: adresowane połączenia w jednym lokalu

Interkom zewnętrzny: adresowane połączenie z innym lokalem w systemie wieloabonentowym

Połączenie portierskie – nawiązywanie bezpośredniej łączności z konsolą portierską.

Dodatkowe moduły pozwalają na zwiększenie funkcjonalności. Możliwe sa takie opcje jak: podłączenie dodatkowych kamer CCTV, sterowanie oświetleniem.

Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego. Elegancki, ascetyczny design doskonale będzie pasował do nowoczesnych wnętrz.

FUNKCJE:

• Panoramiczny ekran LCD TFT o przekątnej 7″ 800 x 480 pix
• Instalacja 2 przewodowa bez polaryzacji
• Menu w 11 językach
• Możliwość obsługi do max. 4 stacji bramowych ( dodatkowe stacje bramowe za pomocą modułu M-SM4)
• Sterowanie 2 przekaźnikami ( np. furtka + brama automatyczna )
• Obsługa do 4 dodatkowych kamer CCTV. Podgląd z kamer możliwy przy użyciu modułu M-K4
• Adresowany interkom wewnętrzny i zewnętrzny dla lokatorów systemów jedno i wieloabonentowych
• Sterowanie oświetleniem za pomocą modułu B5
• 20 melodii dzwonka
• Tryb „nie przeszkadzać”
• Prosta konfiguracja przy użyciu złącza DIP SWITCH
• Kolor czarny matowy (B)
• Możliwość rozbudowy o dodatkowe 3 urządzenia wewnętrzne z serii DUO pracujące w trybie SLAVE
• Zasilanie z zasilacza systemowego P26/40
• Wymiary: 161 x 173,5 x 18mm
• WSPÓŁPRACUJE ZE WSZYSTKIMI MONITORAMI I STACJAMI BRAMOWYMI VIDOS DUO

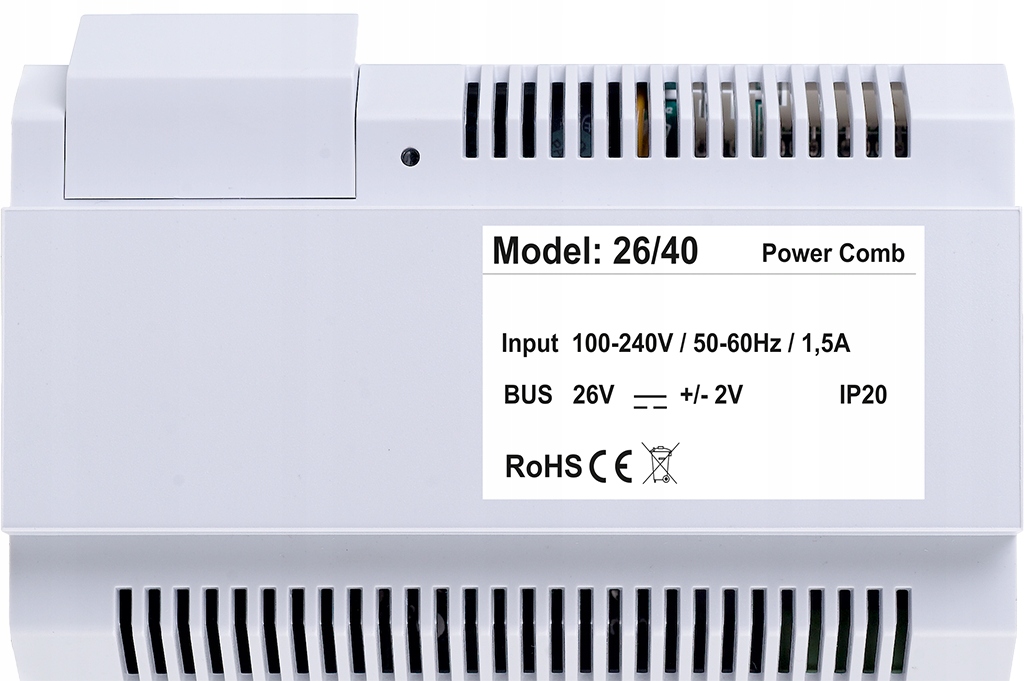

P26/40 - zasilacz

Zasilacz P26/40 przeznaczony jest do pracy w dwużyłowym systemie cyfrowym VIDOS DUO. Łączy funkcje zasilacza oraz separatora napięcia i sygnału. Jeden moduł P26/40 może zasilić jednocześnie max. 4 monitory. W systemach wielolokatorskich ilość zasilaczy jest zależna od odległości i obciążenia prądowego. Cechy zasilacza:

– szeroka tolerancja wartości napięcia wejściowego

– posiada zabezpieczenia prądowe, przepięciowe oraz przeciwzwarciowe

– montaż na szynie DIN.

FUNKCJE:

• Zasilanie: 100V-240V / 50Hz-60 Hz
• Napięcie wyjściowe: DC 26V+2V
• Maksymalny pobór prądu: 1,5A
• Temperatura pracy: – 5°C ~ 55°C
• Stopień ochrony: IP20
• Wymiary: 140 x 90 x 60mm

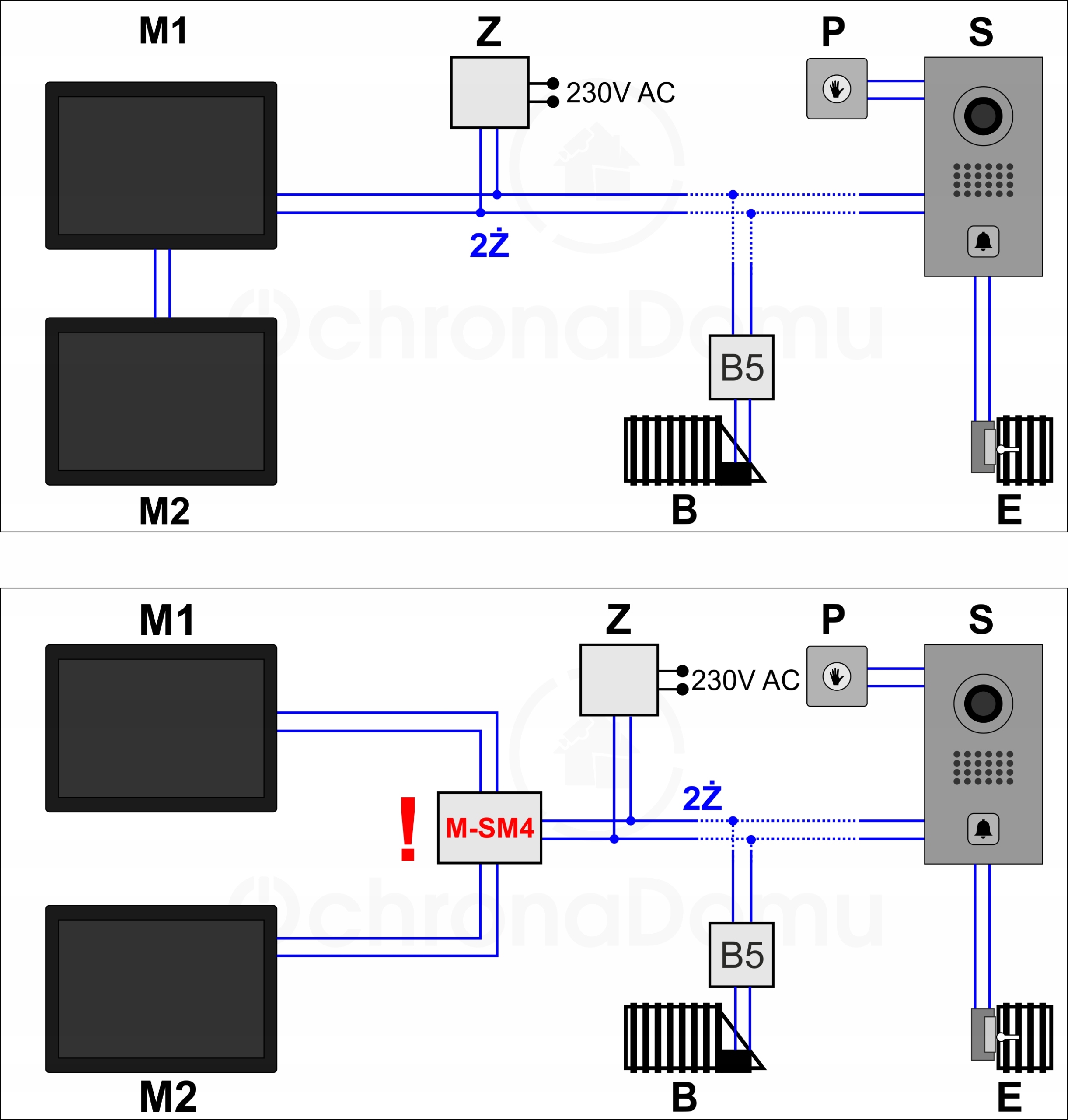

Schematy przedstawiają 2 możliwe podłączenia systemu VIDOS DUO z 2 monitorami. W zależności od okablowania i sposobu podłączenia monitorów, może być dodatkowo potrzebny moduł rozdzielacza o symbolu M-SM4 (dostępny na innej naszej aukcji).

Legenda:

M1, M2 - Monitory

Z - Zasilacz

S - Stacja bramowa

B5 - Moduł otwierania bramy

M-SM4 - Moduł rozdzielacza

P - Przycisk otwarcia

E - Elektrozaczep niskoprądowy

2Ż - Przewód dwużyłowy
